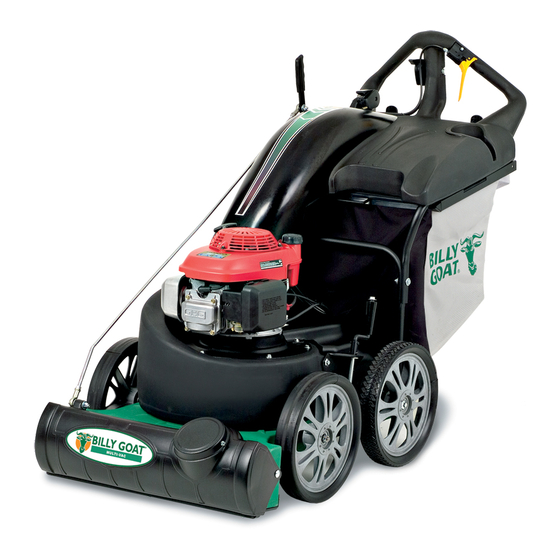

Guide d'Utilisation d'Aspirateur Automoteur MV650SPH
Guide d'Utilisation de l'Aspirateur Automoteur
MV650SPH/MV600SPE de Billy Goat
Accessoires
Kit Roulette
Utiliser sur une surface dure
pour maniabilité.
P/N 840129
Num Pièce 840245-FR
Kit Tuyau
Pour passer l'aspirateur
dans des zones difficiles
à atteindre.
P/N 840116
Kit Doublure Sac
Pour ramasser les feuilles,
du chaume et l'herbe.
P/N 840134
1
®
Kit Sac en Feutre
Utilisez pour toutes les
conditions poussiéreuses.
P/N 840194
Num Formulaire F07211B
Publicité
Table des Matières
Manuels Connexes pour Billy Goat MV650SPH
Sommaire des Matières pour Billy Goat MV650SPH
- Page 1 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Guide d'Utilisation de l'Aspirateur Automoteur ® MV650SPH/MV600SPE de Billy Goat Accessoires Kit Roulette Kit Tuyau Kit Doublure Sac Kit Sac en Feutre Utiliser sur une surface dure Pour passer l'aspirateur Pour ramasser les feuilles, Utilisez pour toutes les pour maniabilité.
- Page 2 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH TABLE DES MATIÈRES SPÉCIFICATIONS ET SON/VIBRATION __________________________________________ 3 ÉTIQUETTES D'INSTRUCTIONS _______________________________________________ 4 INSTRUCTIONS D'ASSEMBLAGE ____________________________________________ 5-8 FONCTIONNEMENT ______________________________________________________ 9-13 ENTRETIEN ET DÉPANNAGE _____________________________________________ 14-19 LISTE DE PIÈCES ILLUSTRÉE _____________________________________________ 20-27 Num Pièce 840245-FR Num Formulaire F072211B...
-
Page 3: Specifications De Serie Mv 650
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH SPECIFICATIONS DE SERIE MV 650 MV650SPH MV600SPE Type de Moteur Honda GSV190AA1A Briggs and Stratton 122MO70110F1 Horsepower 6.5 (4.85 kW) 6.25 (4.66 kW) Capacité de carburant 1.6 qt (1.5 L) 1qt (.9L) Capacité d'huile 0.58 qt (0.54L) 0.63 qt (0.59L) -
Page 4: Étiquettes D'instructions
ÉTIQUETTES D'INSTRUCTIONS ® Les étiquettes ci-dessous ont été installées sur votre Aspirateur MV BILLY GOAT . S'il y a des étiquettes manquantes ou endommagées, remplacez-les avant d'utiliser cet équipement. Les numéros d'articles de la liste illustrée des pièces et les numéros de pièces sont fournis pour la commodité... - Page 5 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Dessin d'Assemblage d'Aspirateur MV Num Pièce 840245-FR Num Formulaire F072211B...
-
Page 6: Liste Des Pièces
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH LISTE DES PIÈCES NUM. NUMERO DESCRIPTION QTE. ARTICLE DE PIECE 840061 BARRE DE RELEVAGE PORTE BUSE 900407 ATTACHE A TETE D'EQUERRE 8171003 RONDELLE 5/16 RONDELLE PLATE Z/P 8160002 CONTRE-ECROU 5/16-18 8041006 VIS D'ASSEMBLAGE 1/4-20 X 1" ZP... -
Page 7: Instructions D'assemblage
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH INSTRUCTIONS D'ASSEMBLAGE ® Votre ASPIRATEUR MV DE BILLY GOAT a été livré dans un carton, complètement assemblé à l'exception de l'ensemble de Poignée Supérieure/Capot. Les éléments de montage pour l'ensemble de Poignée Supérieure/Capot sont temporairement installés sur la poignée inférieure et l'ensemble Carter. - Page 8 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH 4. Fixez le support de poignée supérieure à la poignée 5. Attachez l'embout (164) à la barre de porte de buse puis inférieure en utilisant le matériel correspondant. Puis répétez fixez solidement en serrant le contre-écrou.
-
Page 9: Fonctionnement
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH FONCTIONNEMENT OMMANDES D PÉRATEUR La position de l'opérateur est à l'arrière de la machine entre les mancherons. L'opérateur doit se TENIR dans une position qui permet aux deux mancherons d'être saisis fermement, ce qui permet une puissance de levier suffisante pour diriger la machine. - Page 10 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH sur la poignée, puis tirez sur le cordon de démarreur avec la main droite 3. Sécurisez l'appareil avec la main gauche pour démarrer le moteur. TIREZ SUR LE CORDON DE DEMARREUR AVEC LA MAIN DROITE...
- Page 11 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH ÉGLAGE DE ORTE DE USE D SPIRATEUR La porte de buse d'aspirateur s'ajuste pour une performance maximale dans diverses applications. Buse entièrement ouverte. C'est idéal pour l'application gazon Buse à moitié ouverte. C'est idéal pour une application surface dure Buse fermée pour kit de tuyau FACULTATIF.
- Page 12 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH ONCTIONNEMENT D SPIRATEUR Cette machine est conçue pour aspirer les feuilles, les déchets de coupe, et autres types de déchets organiques. Les débris mélangés avec des boîtes, des bouteilles, et des petites quantités de sable peuvent être aspirés ; mais ce n'est pas le but principal de cette machine.
- Page 13 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH ÉBOUCHER UNE OUCHÉE AVERTISSEMENT : DEBRANCHEZ le fil de bougie avant d'entretenir l'appareil. 1. Arrêtez le moteur et attendez que l'impulseur s'arrête complètement. 2. Débranchez le fil de bougie. 3. Tout en portant des gants durables, débouchez toute obstruction.
-
Page 14: Entretien
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH ENTRETIEN NTRETIEN PÉRIODIQUE L'entretien périodique doit être effectué aux intervalles suivants : Opération d'entretien À chaque Tous les jours Toutes les Toutes les Toutes les 100- utilisation ou toutes les 25 heures 50 heures 150 heures 5 heures ... - Page 15 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH NLÈVEMENT DE L IMPULSEUR LISEZ toutes les consignes de sécurité avant d'entretenir l'appareil. AVERTISSEMENT : DEBRANCHEZ le fil de bougie avant d'entretenir l'appareil. Outils requis : douille 1/2", carré d'entraînement 3/8" cliquet, 3/8" rallonge d'entraînement, carré d'entraînement 3/8"...
- Page 16 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Procédure : Laissez le moteur refroidir et DEBRANCHEZ LE FIL DE BOUGIE ! Embrayez le levier d'embrayage, puis tirez sur l'appareil jusqu'à ce qu'il s'arrête de rouler en roue libre. Le levier d'embrayage doit s'embrayer autour de 2 5/16" de voyage ou 4 pouces de l'extrémité du levier à manipuler.
- Page 17 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH NSTALLATION D OUVELLE HAÎNE DE RANSMISSION LIGNEMENT ENSION LISEZ toutes les consignes de sécurité avant d'entretenir l'appareil. AVERTISSEMENT : DEBRANCHEZ le fil de bougie avant d'entretenir l'appareil. Outils requis : douille de 7/16" et 1/2"...
- Page 18 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Entretien de la batterie (pour les modèles à démarrage électrique) Un entretien adapté permet de prolonger la durée de vie de la batterie. Suivez ces recommandations pour garantir une longue durée de vie et un rendement optimal de votre batterie.
-
Page 19: Dépannage
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH DÉPANNAGE Problème Cause possible Solution N'aspirera pas ou a des Sac de débris ou filtre sale ou plein. Nettoyez le sac à débris et le filtre. Secouez le performances d'aspiration sac jusqu'à ce qu'il soit propre ou lavez. -
Page 20: Liste De Pièces Illustrée
Guide d'Utilisation d'Aspirateur Automoteur MV650SPH LISTE DE PIÈCES ILLUSTRÉE Ensemble Buse Figure 1 Num Pièce 840245-FR Num Formulaire F072211B... - Page 21 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Liste de Pièces d'Ensemble Buse PART MV650SPH MV600SPE ITEM NO. NUMBER DESCRIPTION QTY. QTY. 350127 YOKE 1/2 - 20 350128 PIN YOKE 1/2" 840243 SCREWCAP BUTTON HEAD 3/8"-16 X 1 1/4" PL 8172009 WASHER 3/8" SAE ZP...
- Page 22 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Ensemble Essieu d'Entraînement /Arrière Figure 2 Num Pièce 840245-FR Num Formulaire F072211B...
- Page 23 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Liste de Pièces d'Ensemble Essieu d'Entraînement/Arrière PART MV650SPH MV600SPE ITEM NO. NUMBER DESCRIPTION QTY. QTY. 840110 BRACKET TRANS MOUNT WA MV VAC 350133 BEARING 3/4" W/PILLOW BLOCK 840009 DIFFERENTIAL 54 TOOTH D-CUT 840086 BRACKET TRANS ANTI ROTATION MV 840010 GUARD DRIVE SP VAC 840085 TRANSMISSION 3 SPD GENERAL TRANS.
- Page 24 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Ensemble Moteur Figure 3 Num Pièce 840099 Num Formulaire F072211B...
- Page 25 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Liste de Pièces Ensemble Moteur ITEM PART MV650SPH MV600SPE NUMBER DESCRIPTION QTY. QTY. 840069 ENGINE HONDA 6.5 VERTICAL GSV190 840239 ENGINE BRIGGS 6 ELEC START 840136 IMPELLER ASSEMBLY SP MV VAC 840107 PLATE TOP WA SP MV VAC...
- Page 26 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Ensemble Capot Figure 4 Num Pièce 840099 Num Formulaire F072211B...
- Page 27 Guide d'Utilisation d'Aspirateur Automoteur MV650SPH Ensemble Capot ITEM PART MV650SPH MV600SPE NUMBER DESCRIPTION QTY. QTY. 840045 CONTROL THROTTLE WESCON MV VAC 840023 CONTROL SHIFT WESCON MV VAC 840063 CONTOL LEVER ASSY CLUTCH SP VAC 500176 LABEL CLUTCH DRIVE 840141 HOOD ASSY W/ LABEL MV VAC...
