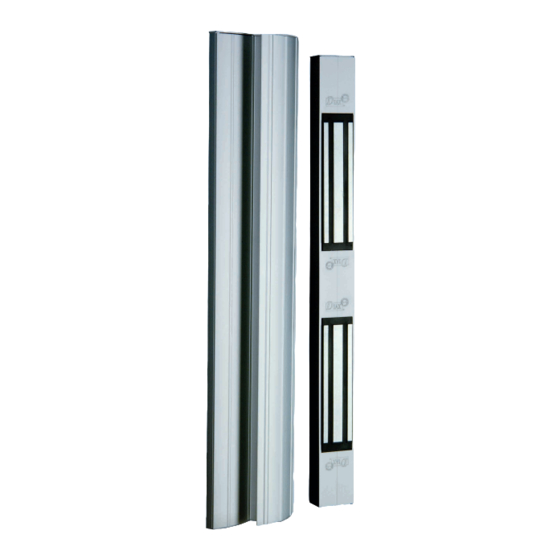

- Page 1 ENGLISH FRANCAIS BO800RN BO1200RN PBO800RN60 PBO400RN40 Retrofit housing and retrofit handles Bandeaux architecturaux et poignées ventouses The installer’s choice cdvigroup.com...
-
Page 2: Presentation
End Cap Groove at back of the magnet housing for easy wiring access. Box section cover Holding force: - Retrofit handles = 400kg (PBO400RN40) Box section back plate or 800kg (PBO800RN60), End plate - Retrofit housing BO800RN, from 2.5 to 4m = 2 x 400kg. End caps for the ends of the handles and technical column. Options: - three 400kg electromagnetic locks (Holding force: 1200kg - 12/24V dc), - Installation on glass door: UBKU & UBK25, - RAL colour, - Cut. Voltage: 12/24/48V dc. -
Page 3: Product Details
MaNUaL BO800RN Retrofit housing and retrofit handles Product Details BO800RN PBO400RN40 PBO800RN60 DEsCRiPtiON REtROFit HOUsiNG REtROFit HaNDLE REtROFit HaNDLE Number of 400Kg magnets Lock section with cover Architectural handle with fixing cover End caps for handle End caps for lock section... -
Page 4: Mounting Kit
MaNUaL BO800RN Retrofit housing and retrofit handles 3] MOUNtiNG Kit Profiled Profiled handle Box section Box section handle with End caps screws kit Manual fixings back-plate cover end caps cover BO800RN PBO400RN40 PBO800RN60 4] assEMBLY Before commencing assembly, ensure you have the correct tools and accessories depending on the installation. (x4) (x2) - Page 5 MaNUaL BO800RN Retrofit housing and retrofit handles 5] WiRiNG 12Vdc 24Vdc Example N°1: Exit button only (VHLD timer optional) 5-WaY tERMiNaL stRiP NON MONitORED vERsiON + 12Vdc or 24Vdc positive * - 12Vdc or 24Vdc negative * * Voltage: 12Vdc or 24Vdc. Exit Place the « jumpers » to select 12Vdc or 24Vdc Button supply to your magnetic locks MAGNETIC LOCK N°1 12Vdc 24Vdc 5-WaY tERMiNaL stRiP MONitORED vERsiON...
- Page 6 MaNUaL BO800RN Retrofit housing and retrofit handles 6] NOtEs cdvigroup.com...
-
Page 7: Bandeaux Architecturaux Et Poignées Ventouses
Passage des câbles facilité grâce Bouchon casquette au bossage central à l’arrière du poteau technique (support Capot pour support mural des ventouses). Force de rétention : support mural Bouchon poignée - Poignées = 400 kg (PBO400RN40) ou 800 kg (PBO800RN60), - bandeaux BO800RN, de 2,5 à 4 m = 2 x 400 kg. Bouchons pour extrémités poignée et poteau technique. Options : - 3 ventouses 400 kg (force : 1200 kg - 12/24 V DC), - Pose sur porte en verre : UBKU et UBK25, - Teinte RAL, - Coupe. Poignée bandeau Alimentation : 12/24/48 V DC. -
Page 8: Composition Des Produits Standards
MaNUEL D’iNstaLLatiON BO800RN Bandeaux architecturaux et poignées ventouses Composition des produits standards BO800RN PBO400RN40 PBO800RN60 DEsCRiPtiON REtROFit HOUsiNG REtROFit HaNDLE REtROFit HaNDLE Nbre de ventouses 400 Kg support mural avec Capot Poignée bandeau avec Cache vis Bouchons Poignée bandeau Bouchons Support mural Possibilité... -
Page 9: Éléments Fournis
MaNUEL D’iNstaLLatiON BO800RN Bandeaux architecturaux et poignées ventouses 3] éLéMENts FOURNis Profil Capot pour Profil poignée Profil Bouchons support support Kit visserie Notice avec cache-vis casquette mural mural bouchons BO800RN PBO400RN40 PBO800RN60 4] MONtaGE Avant de commencer le montage, réunissez les outils nécessaires (Perceuse, visseuse, mètre, tournevis, vis, chevilles, écrous…), en fonction de la surface d’installation. (x2) (x4) (x2) Positionnez le support mural avec Positionnez la poignée bandeau... -
Page 10: Schémas De Raccordement
MaNUEL D’iNstaLLatiON BO800RN Bandeaux architecturaux et poignées ventouses 5] sCHéMas DE RaCCORDEMENt 12 V DC 24 V DC Montage N°1 : Bouton poussoir intérieur (+ Carte TPV en option) + Alimentation 12 V ou 24 V DC * - Alimentation 12 V ou 24V DC * * Alimentation : 12 V DC ou 24 V DC. En fonction du placement des cavaliers vous Bouton poussoir alimentez votre ventouse en 12 V DC ou en 24 V DC. - Page 11 MaNUEL D’iNstaLLatiON BO800RN Bandeaux architecturaux et poignées ventouses 6] NOtEs cdvigroup.com...
