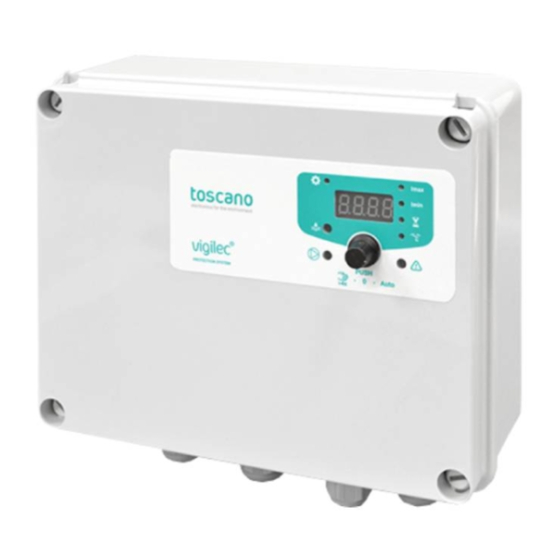

VIGILEC MONO
V1M
1
Raccordement réseau
Alimentation monophasée (L/N, 230V)
2
Raccordement moteur
Pompe monophasée avec condensateur
intégré
U
V
M
1
PE
Pompe monophasée avec condensateur
séparé
U V
W
1
PE
Imax
Imin
PUSH
0
Auto
<4s
U V
U V W
VIGILEC MINI
V1N / V1N-F
1
Raccordement réseau
Sélection de tension
!
!
230V
230V
400V
400V
Utiliser le pont sur bornes
VOLTAGE
VOLTAGE
pour choisir la tension
d'alimentation requise
Alimentation monophasée
(L/N, 230V)
2
4
6
L
N
X
2
Raccordement moteur
Pompe triphasée
U V W
2
4
6
U
V
W X X
Pompe monophasée avec condensateur séparé
2
4
6
L
N
C
230V
230V
400V
400V
VOLTAGE
VOLTAGE
VOLTAGE
VOLTAGE
230V l / lll
230V l / lll
230V
400V lll
Alimentation triphasée
(L1/L2/L3, 400V)
2
4
6
L1
L2
L3
Pompe monophasée avec
condensateur intégré
2
4
6
L
N
X X X
L N C
X
X
C
Imax
Imin
PUSH
0
Auto
<4s
400V
400V lll
L
N
2
4 6
L
N
M
1
Publicité
Manuels Connexes pour toscano VIGILEC MONO V1M
Sommaire des Matières pour toscano VIGILEC MONO V1M
- Page 1 VIGILEC MONO VIGILEC MINI Imax Imax Imin Imin V1N / V1N-F PUSH PUSH Auto <4s Auto <4s Raccordement réseau Raccordement réseau Alimentation monophasée (L/N, 230V) Sélection de tension 230V 230V 230V 230V 400V 400V 400V 400V Utiliser le pont sur bornes VOLTAGE VOLTAGE VOLTAGE...
- Page 2 Raccordements de commande V1N / V1N-F PE 1 PE 1 A- PROTECTION MANQUE D’EAU SANS SONDES (SOUS-CHARGE MOTEUR). B- COMMANDE À DISTANCE (CONTACT MARCHE/ARRÊT) : PRESSOSTAT, FLOTTEUR, PROGRAMMATEUR D’ARROSAGE, HORLOGE, ETC. C- REPORT DÉFAUT THERMIQUE. D- REPORT MANQUE D’EAU. Marche forcée avec retour automatique (mode manuel) Changement de position Arrêt à...
- Page 3 Réglage manuel des paramètres Imax, Imin, tempo manque d’eau et tempo d’amorçage (fl uxostat seulement) Appuyez sans Sélectionnez Appuyez Modifi ez la valeur Relâchez relâcher Imax Imax Imax Imax Imax Imin Imin Imin Imin Imin Imax CAL - 0,5 ... 20,0 A PUSH PUSH PUSH...
