TH1134ZB/HC
Guide d'installation
Thermostat de ligne intelligent
Avertissements
L'installation de ce thermostat doit être effectuée par un électricien certifié
et être conforme aux codes d'électricité locaux et nationaux en vigueur.
1
Assurez-vous de
mettre le circuit de
chauffage hors
tension à partir du
panneau électrique.
Replace the cover
4
and lock.

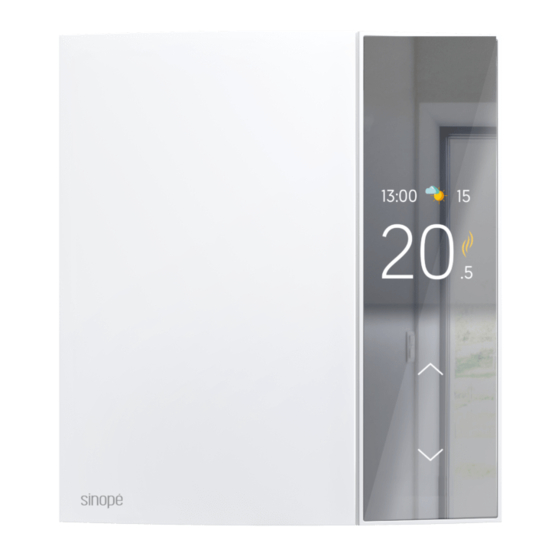

VOTRE THERMOSTAT TH1134ZB HC

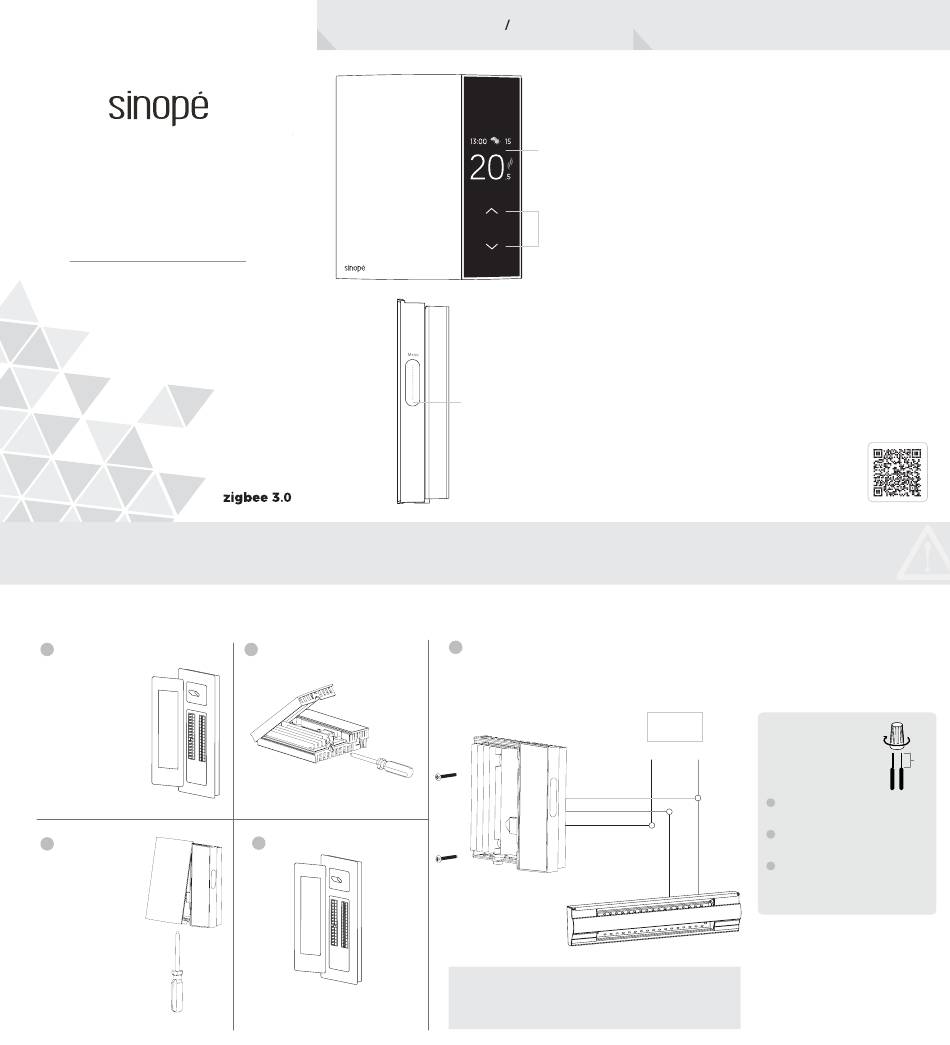

INSTALLER VOTRE THERMOSTAT
2
Déverrouillez et soulevez le
couvercle du thermostat.
5
Power up the thermostat.
Écran couleur
Boutons
tactiles
Contrôle tactile
Pour le raccordement à des fils en aluminium, des connecteurs
sans soudure CO/ALR approuvés doivent être utilisés.
Utilisez les connecteurs fournis pour raccorder les fils du thermostat aux fils se trouvant
3
dans la boîte électrique. Utiliser les vis pour fixer le thermostat au boîtier électrique.
Installation à 3 fils
Blanc - Neutre/Ligne 1
Rouge - Charge
Noir - Ligne 2
Pour contrôler une thermopompe murale ou un climatiseur,
vous devrez installer un contrôleur de la série HP6000ZB.
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120 / 208 / 240 Vca, 60 Hz
Thermostat TH1134ZB/HC
Charge maximale :
16,7 A / 4000 W @ 240 Vca
16,7 A / 2000 W @ 120 Vca
Charge résistive seulement
Charge minimale :
1,25 A / 300 W @ 240 Vca
1,25 A / 150 W @ 120 Vca
Plage de réglage climatisation : 16 °C à 30 °C (61 °F à 86 °F)
Plage de réglage chauffage : 5 °C à 30 °C (41 °F à 86 °F)
Plage d'affichage : 0 °C à 50 °C (32 °F à 99 °F)
Entreposage : -20 °C à 50 °C (-4 °F à 122 °F)
Opération : 0 °C à 50 °C (32 °F à 122 °F)
Résolution : ± 0,5 °C (± 1 °F)
Protocole : Zigbee 3.0
Fréquence : 2,4 GHz
Puissance d'émission : +20 dBm
Sensibilité du récepteur : -108 dBm
Compatible avec un système de chauffage électrique tel que :
• Plinthe (cycle court)
• Convecteur (cycle court)
• Ventiloconvecteur (cycle long)
• Plafond rayonnant
• Thermopompes et climatiseurs muraux avec
les contrôleurs de la série HP6000ZB
*
Scannez le code QR pour consulter la liste
*
des appareils compatibles ou visitez le
www.support.sinopetech.com/1.1.29.3
Panneau
Assurez-vous de serrer
électrique
fermement les connecteurs pour
un branchement sécuritaire. Une
L2
N/L1
connexion mal exécutée peut
représenter un risque d'incendie.
Pour installer les capuchons de
connexion, vous devez :
1
Insérer les deux fils dans le capuchon de connexion
de façon à ce que leurs extrémités cuivrées soient
parallèles.
2
Tourner le capuchon de connexion dans le sens
des aiguilles d'une montre, jusqu'à ce qu'il y ait une
forte tension.
3
Tirer sur les fils pour vous assurer qu'ils sont bien
attachés, ne laissant aucun écart entre eux.* Si les fils
semblent se détacher, recommencez le processus.
* Des fils électriques mal installés pourraient brûler les
capuchons de connexion.
3/4"
