Sinope TH1123ZB Guide D'installation

TH1123ZB
TH1124ZB
Guide d'installation
Thermostat intelligent pour
chauffage électrique
Avertissements
L'installation de ce thermostat doit être effectuée par un électricien certifié et être conforme aux
codes d'électricité locaux et nationaux en vigueur.
1
Assurez-vous de
mettre le circuit de
chauffage hors
tension à partir du
panneau électrique
afin d'éviter tout
risque de choc
électrique.
4 Replacez et verrouillez
le couvercle.

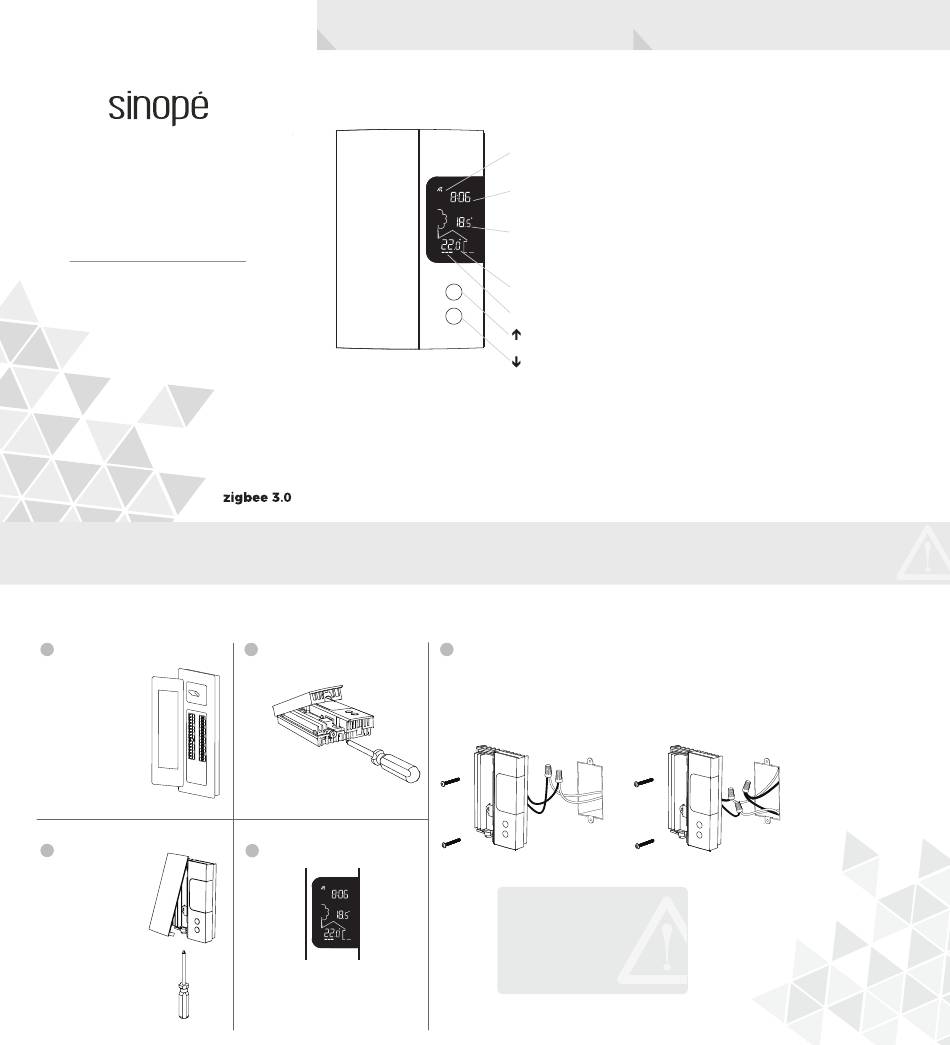

VOTRE THERMOSTAT TH1123ZB / TH1124ZB
INSTALLER VOTRE THERMOSTAT
2 Déverrouillez et soulevez le
couvercle du thermostat.
5 Alimentez le thermostat.
Out
État de connexion
avec la passerelle
Heure
(fournie par la passerelle)
Affichage secondaire :
Out
Température de consigne
(Set) ou température
extérieure (Out)
Température ambiante
Indicateur de chauffage
Utilisez les connecteurs fournis pour raccorder les fils du
3
thermostat aux fils se trouvant dans la boîte électrique.
Note : Les fils de ce thermostat sont non polarisés.
Installation à 2 fils
Assurez-vous de serrer fermement les
connecteurs pour un branchement
sécuritaire. Une connexion mal exécutée
peut représenter un risque d'incendie.
Pour le raccordement à des fils en
aluminium, des connecteurs sans soudure
CO/ALR approuvés doivent être utilisés.
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120 / 208 / 240 Vca, 60 Hz
• Thermostat TH1123ZB
Charge maximale :
12,5 A / 3000 W @ 240 Vca
Charge résistive seulement
• Thermostat TH1124ZB
Charge maximale :
16,7 A / 4000 W @ 240 Vca
Charge résistive seulement
Charge minimale :
Plinthe, convecteur et plafond rayonnant
2 A / 500 W @ 240 Vca
Ventiloconvecteur
4,16 A / 1000 W @ 240 Vca
Plage de réglage : 5 ˚C à 30 ˚C (41 ˚F à 86 ˚F)
Plage d'affichage : 0 ˚C à 50 ˚C (32 ˚F à 99 ˚F)
Résolution : ± 0,5 ˚C (± 1 ˚F)
Entreposage : -20 ˚C à 50 ˚C (-4 ˚F à 122 ˚F)
Opération : 0 ˚C à 50 ˚C (32 ˚F à 122 ˚F)
Protocole : Zigbee 3.0
Fréquence : 2,4 GHz
Puissance d'émission : +20 dBm
Sensibilité du récepteur : -108 dBm
Compatible avec un système de chauffage électrique tel que :
• Plinthe (cycle court)
• Convecteur (cycle court)
• Ventiloconvecteur (cycle long)
• Plafond rayonnant
Installation à 4 fils
