TH1123WF
TH1124WF
Guide d'installation
Thermostat intelligent pour
chauffage électrique
Avertissements
L'installation de ce thermostat doit être effectuée par un électricien certifié et être conforme aux codes
d'électricité locaux et nationaux en vigueur.
1
Assurez-vous de
mettre le circuit de
chauffage hors
tension à partir du
panneau électrique
afin d'éviter tout
risque de choc
électrique.
Replacez et verrouillez
4
le couvercle.

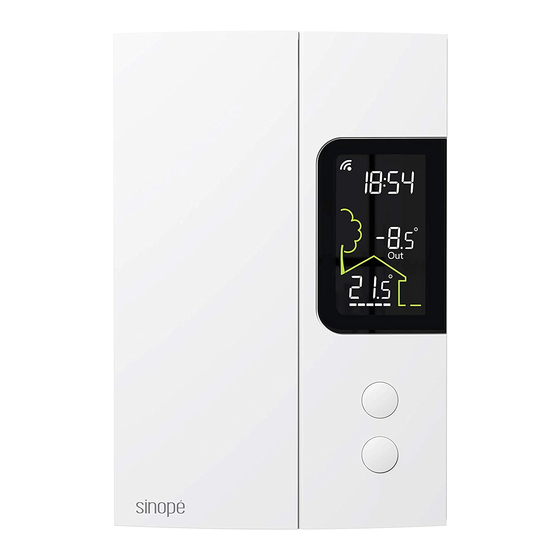

VOTRE THERMOSTAT TH1123WF / TH1124WF

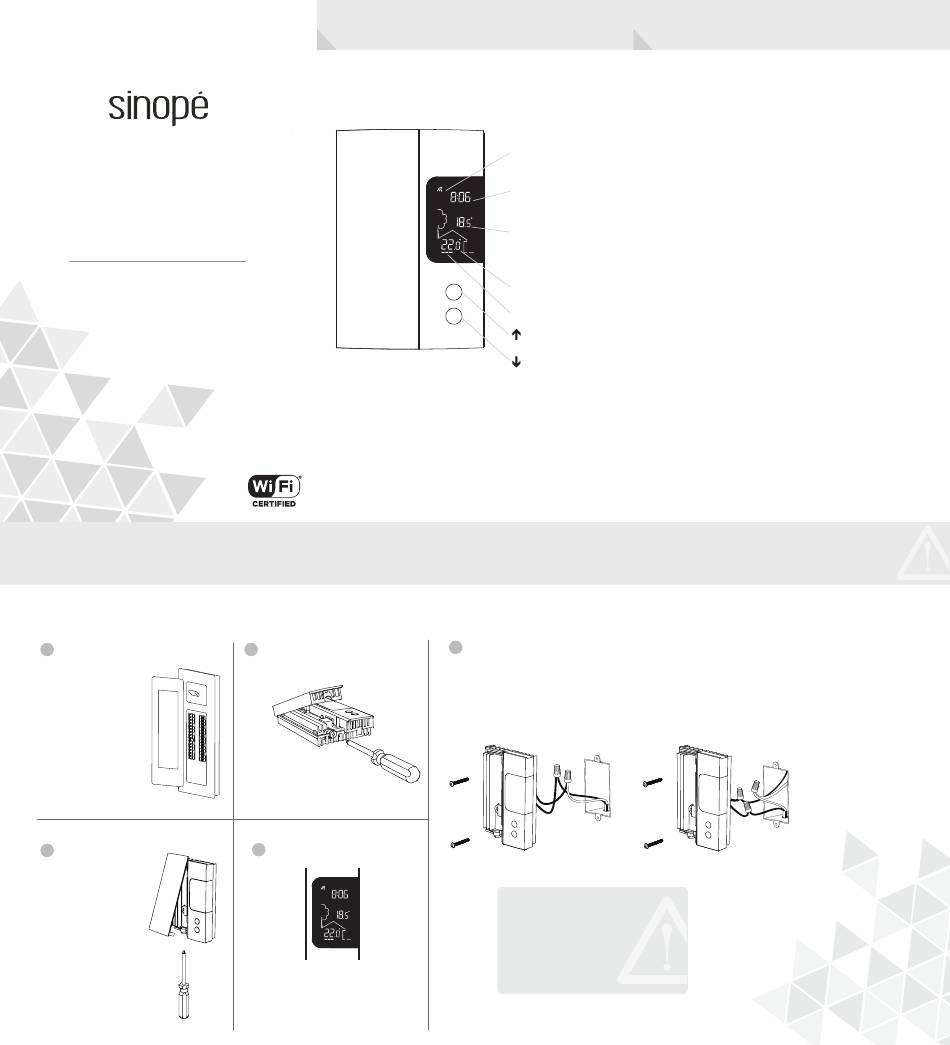

INSTALLER VOTRE THERMOSTAT
2
Déverrouillez et soulevez le
couvercle du thermostat.
5
Alimentez le thermostat.
Out
État de connexion
Wi-Fi
Heure
Affichage secondaire :
Out
Température de consigne
(Set) ou température
extérieure (Out)
Température ambiante
Indicateur de chauffage
Utilisez les connecteurs fournis pour raccorder les fils du
3
thermostat aux fils se trouvant dans la boîte électrique.
Note : Les fils de ce thermostat sont non polarisés.
Installation à 2 fils
Assurez-vous de serrer fermement les
connecteurs pour un branchement
sécuritaire. Une connexion mal exécutée
peut représenter un risque d'incendie.
Pour le raccordement à des fils en
aluminium, des connecteurs sans soudure
CO/ALR approuvés doivent être utilisés.
SPÉCIFICATIONS TECHNIQUES
Alimentation : 120 / 208 / 240 Vca, 60 Hz
• Thermostat TH1123WF
Charge maximale :
12,5 A / 3000 W @ 240 Vca
Charge résistive seulement.
Charge minimale :
1,25 A / 300 W @ 240 Vca
• Thermostat TH1124WF
Charge maximale :
16,7 A / 4000 W @ 240 Vca
Charge résistive seulement.
Charge minimale :
1,25 A / 300 W @ 240 Vca
Plage de réglage : 5 ˚C à 30 ˚C (41 ˚F à 86 ˚F)
Plage d'affichage : 0 ˚C à 50 ˚C (32 ˚F à 99 ˚F)
Résolution : ± 0,5 ˚C (± 1 ˚F)
Entreposage : -20 ˚C à 50 ˚C (-4 ˚F à 122 ˚F)
Opération : 0 ˚C à 50 ˚C (32 ˚F à 122 ˚F)
Protocole : Wi-Fi
Norme : IEEE 802.11 b/g/n
Fréquence : 2.4 GHz
Compatible avec un système de chauffage électrique tel que :
• Plinthe (cycle court)
• Convecteur (cycle court)
• Ventiloconvecteur (cycle long)
• Plafond rayonnant
Le contrôle automatique et hors domicile de cet accessoire
compatible HomeKit nécessite un HomePod, une Apple TV ou un
iPad configuré comme concentrateur Maison. Il est recommandé
de mettre à jour le logiciel et le système d'exploitation.
Installation à 4 fils
