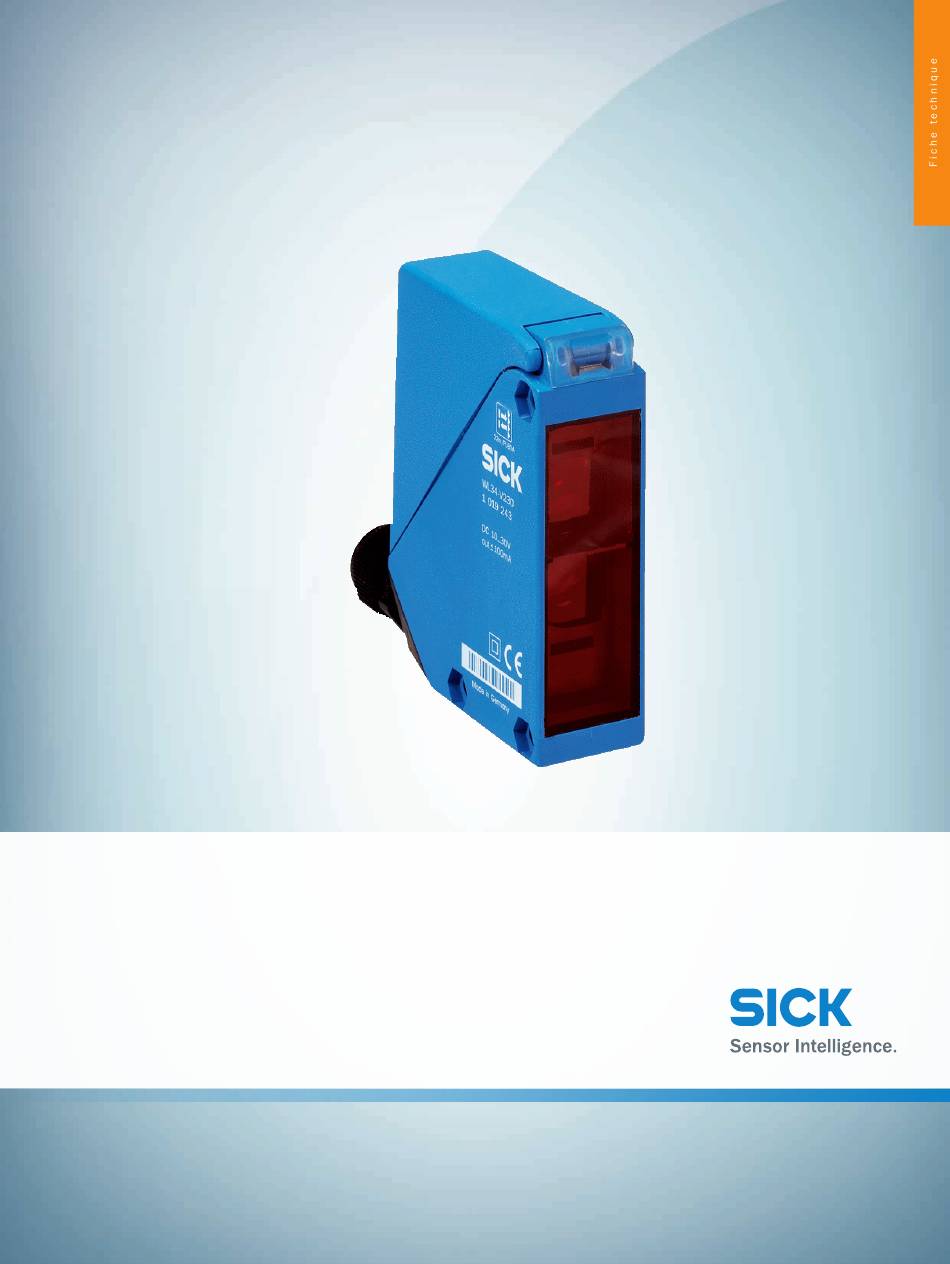

- Page 1 WL34-R230S02 CAPTEURS PHOTOÉLECTRIQUES COMPACTS...
- Page 2 WL34-R230S02 | W34 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Informations de commande Type Référence WL34-R230S02 1025625 Autres modèles d'appareil et accessoires www.sick.com/W34 illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Principe du capteur / de détection Barrière réflex, double lentille Dimensions (l x H x P) 27 mm x 92 mm x 70 mm...
- Page 3 WL34-R230S02 | W34 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Commutation sombre Type de commutation sélectionnable Sélectionnable à l'aide du commutateur clair / sombre Courant de commutation (tension de com- 4 A @ 250 V AC, 4 A @ 24 V DC, 0.125 A @ 250 V DC UL: 4 A @ 250 V AC, general use / 4 A @ 250 V AC, resistive (NO) / 3 A @ 250 V AC, resistive mutation) (NC) / 4 A @ 24 V DC, NO, general use / 3 A @ 24 V DC, NC, general use / R300 / B300 (NO...
- Page 4 WL34-R230S02 | W34 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Mode de raccordement Schéma de raccordement Cd-167 Caractéristique Sensing range Sensing range typ. max. (feet) (16.40) (32.81) (49.21) (65.62) (82.02) Distance in m (feet) ① Réflecteur PL80A ② Réflecteur PL50A ③ Réflecteur PL40A ④ Réflecteur PL30A ⑤ Réflecteur PL20A ⑥ Bande réflecteur Diamond Grade...
- Page 5 WL34-R230S02 | W34 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Graphique de la portée 0.03 0.03 0.03 0.03 0.03 0.03 0.15 (13.12) (26.25) (39.37) (52.49) (65.62) (78.74) Distance in m (feet) Sensing range Sensing range max. ① Réflecteur PL80A ② Réflecteur PL50A ③ Réflecteur PL40A ④ Réflecteur PL30A ⑤ Réflecteur PL20A...
- Page 6 WL34-R230S02 | W34 CAPTEURS PHOTOÉLECTRIQUES COMPACTS Plan coté (Dimensions en mm (inch)) 15.5 ø 5.5 ① Rainure d'alignement ② Témoin de réception ③ Centre de l’axe optique, émetteur ④ Centre de l'axe optique récepteur ⑤ Trou traversant ø 5,5 mm, des deux côtés pour écrou à six pans M5 ⑥ Presse étoupe M16 ou connecteur mâle orientable à...
