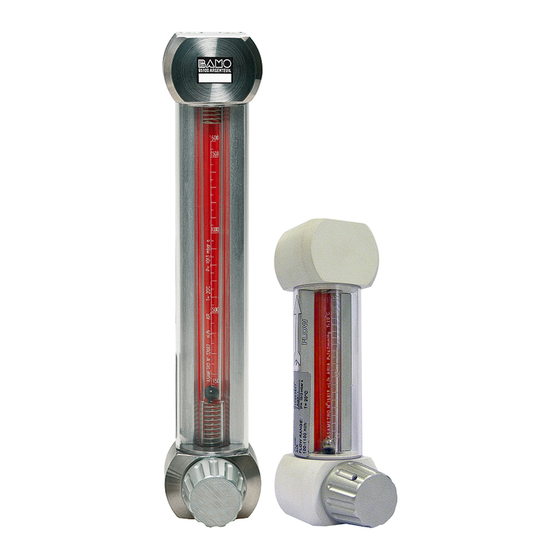

Bamo Mesures 1901 Notice De Mise En Service

Publicité

Liens rapides

N N
N N
régulateur de pression différentielle laiton
ALIMENTATION EN AIR DU RÉGULATEUR
La pression d'alimentation en air sec et déshuilé. doit être comprise entre 1 et 30 bar relatif. Toutefois, si le régulateur est
employé pour la mesure de niveau (système de mesure par bullage) la pression minimale peut être réduite à la pression
maximale d'utilisation (niveau haut) plus 10% et augmentée de 5 m de colonne d'eau.
Ex. : Si la hauteur d'eau à mesurer est de 2,5 m, la pression devra être de :
Pm = 2,5 + 0,25 + 0,5 = 0,775 mCE soit environ 0,775 bar.
INSTALLATION
Montage sur canalisation
Les raccordements en entrée et sortie devront se faire par des raccords union 2 ou 3 pièces ayant une partie mâle 1/4" Mg.
L'installation de vannes d'isolement (principalement en entrée) est recommandée. Ce montage facilitera toute intervention par
la suite (démontage du tube de mesure par exemple).
Si la canalisation n'est pas assez rigide pour soutenir l'ensemble débitmètre / régulateur (canalisation en cuivre), il est
possible d'utiliser le piquage 1/4" Fg situé radialement sur le bas du régulateur.
Montage en façade
Faire 2 trous Ø 14 alignés verticalement à 100 mm d'entraxe. Désacoupler le régulateur du débitmètre en désserrant les
pièces folles du raccord supérieur et inférieur. Enlever les écrous rep. 1911-8. Introduire le débitmètre dans les trous Ø 14 et
replacer les ecrous 1911-8. Remonter le régulateur de pression et le raccorder comme indiqué ci-dessus.
RÉGULATION DE PRESSION
L'unitée étant installée, ouvrir les vannes d'alimentation en air et régler le débit requis à l'aide du bouton de réglage en face
avant du débitmètre.
Dans le cas de mesure de niveau, la consommation doit être aussi faible que possible afin de limiter la perte de charge créée
par la ligne d'alimentation entre le débitmètre et le point de mesure.
À la livraison, la pression différentielle est réglée en usine à 0,5 bar et ne doit pas faire l'objet de réglage différent.
ENTRETIEN DU RÉGULATEUR DE PRESSION
Pratiquement, ce type de matériel est sans entretien. Toutefois, si un nettoyage est requis, procéder comme suit :
Désacoupler le régulateur du débitmètre.
Dévisser l'écrou de fond rep. 880-2 et nettoyer la valve d'entrée rep. 880-3 Dévisser les vis de fermeture 4 MA x 12 UNI 240 et
nettoyer le ressort rep. 880-70 ainsi que la membrane rep. 1911-13 et la plaque d'appui rep. 1911-13 soigneusement.
Vérifier que la vis de réglage rep. 1911-3 n'est pas obstruée ou oxydée. Ne pas démonter cette vis, celle-ci assurant le tarage
du ressort déterminant la pression différentielle.
Replacer la membrane en veillant à ce que les trous permettent le passage des vis de fermeture. Procéder au remontage en
sens inverse.
13, rue Pasteur - 95816 ARGENTEUIL cedex - FRANCE
Tél : (+33) 01 30 25 83 20 -
Fax : (+33) 01 34 10 16 05 - Site : http://www.bamo.fr
