MUDSonic
DETECTION DE MATIERES SOLIDES IMMERGEES
MISE EN SERVICE
MISE EN SERVICE
CONTROLEUR
MES
DE NIVEAU DE BOUE
MUDLine
®
TGS
426-02
/1
21-01-2016
426 M0 02 A

Publicité

Table des Matières
loading

Sommaire des Matières pour Bamo MUDSonic TS

  • Page 1 MUDSonic DETECTION DE MATIERES SOLIDES IMMERGEES MISE EN SERVICE MISE EN SERVICE CONTROLEUR DE NIVEAU DE BOUE MUDLine ® 426-02 21-01-2016 426 M0 02 A...
  • Page 2: Description Fonctionnelle

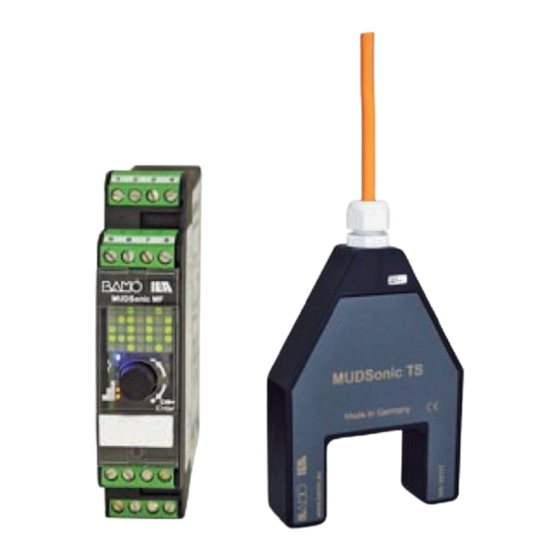

    Description fonctionnelle L’ensemble de détection se compose d’une sonde à immersion MUDSonic TS associée à un convertisseur MUDSonic MF. La mesure se base sur le principe de l’absorption des ultrasons. La sonde mesure la teneur en particules solides à l’aide de signaux ultrason. Le capteur est positionné...
  • Page 3: Eléments De Commande Par Le Commutateur Rotatif

    Mise en service / réglage du point de commutation Le réglage est à effectuer après le montage et les raccordements électriques. Remarque : Des dépôts de bulles sur le capteur entraînent des erreurs de mesure. Action Position MUDSonic TS Affichage MUDSonic MF Appliquer la tension d’alimentation clignote...
  • Page 4 Action Position MUDSonic TS Affichage MUDSonic MF Tourner le commutateur rotatif vers la gauche, jusqu’à affichage de la valeur 0.1 Attendre 5 secondes jusqu’à ce que l’affichage bascule de nouveau vers l’affichage de l’étape 1 clignote Plonger la sonde dans la suspension (milieu avec part réduite de sédiments dissous)
  • Page 5 Action Position MUDSonic TS Affichage MUDSonic MF bleue Tourner lentement le commutateur rotatif vers la allumée gauche jusqu’à allumage de la LED bleue – la valeur maintenant affichée est celle de la densité de boue de la suspension. ATTENTION : Lors du changement de la plage de mesure (de HIGH à MEDIUM, de MEDIUM à LOW), la LED bleue s’allume et le relais commute –...
  • Page 6 Action Position MUDSonic TS Affichage MUDSonic MF Plonger la sonde de turbidité dans la zone de bleue sédimentation à des fins de contrôle fonctionnel allumée Le relais doit maintenant commuter et la LED bleue doit s’allumer. Le système est maintenant réglé par rapport au milieu à surveiller et la sonde de turbidité peut être positionnée au niveau voulu dans le bassin/réservoir.
  • Page 7 Affichage MUDSonic Action Position MUDSonic TS Tourner le commutateur rotatif vers la droite et régler la temporisation sur quelques secondes Attendre 5 secondes jusqu’à ce que l’affichage bascule de nouveau vers l’affichage de l’étape 10 Erreurs possibles / actions à entreprendre Densité...
  • Page 8: Affichages Possibles

    Valeur de seuil Plage de réglage 3x 1-100% Remarque : Le basculement vers la plage de mesure supérieure ou inférieure se fait automatiquement par rotation du commutateur de réglage. Après 100% dans la plage LOW suit 1% dans la plage MEDIUM. Après 100% dans la plage MEDIUM suit 1% dans la plage HIGH.
  • Page 9: Schéma De Fonctionnement Du Système

    Schéma de fonctionnement du système MUDSonic Sonde+ Bloc Alimentation 100 - 250V AC d’alimentation ou 10 - 30V DC isolé galvaniquement Sonde- Valeur de seuil dépassée Traitement du Valeur de seuil Signal non dépassée Affichage Erreur Signal Sonde à immersion Menu de commande Affichage seuil low Affichage seuil med...
