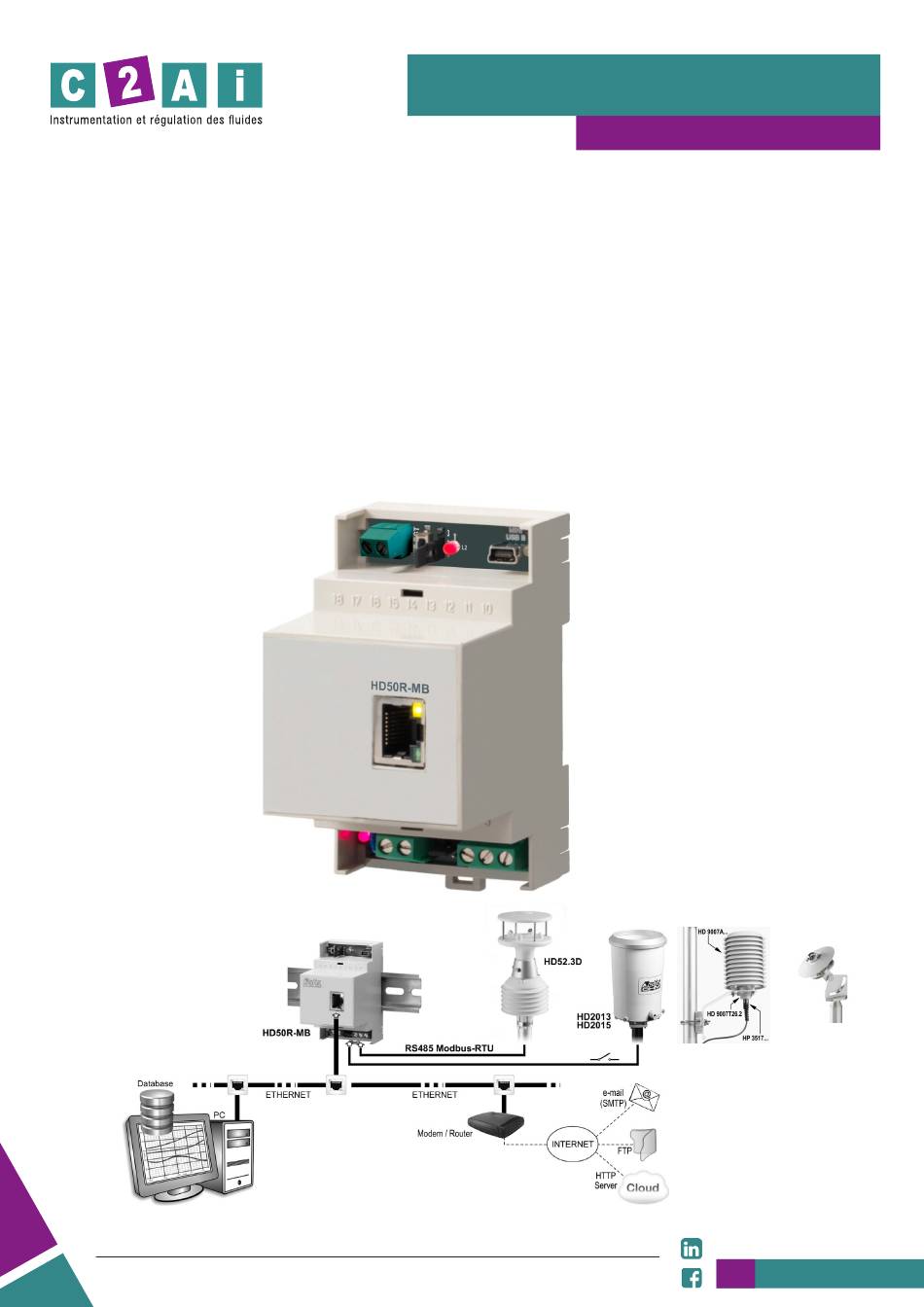

Manuel d'utilisation
Enregistreur de données Ethernet
HD50R-MB
Agence Sud-Ouest
sudouest@c2ai.com
Enregistreur de données web
Wifi / Ethernet
REF. HD50R-MB
e
contact@c2ai.com
Service Export
l
export@c2ai.com
contact@c2ai.com
www.c2ai.com
Publicité
Table des Matières
Manuels Connexes pour C2AI HD50R-MB
Sommaire des Matières pour C2AI HD50R-MB
- Page 1 Enregistreur de données web Wifi / Ethernet REF. HD50R-MB Manuel d'utilisation Enregistreur de données Ethernet HD50R-MB contact@c2ai.com Siège social Lyon contact@c2ai.com / 9 rue de Catalogne - Parc des Pivolles - 69153 Décines Cedex / +33 (0)4 72 15 88 70 / Agence Île de France...
-
Page 2: Table Des Matières
SOMMAIRE INTRODUCTION ....................3 DESCRIPTION ....................... 4 CONNEXIONS......................5 LOGICIELS ......................8 MODBUS ....................... 9 DONNEES TECHNIQUES ..................14 STOCKAGE DE L'INSTRUMENT................15 INFORMATIONS SECURITE................15 ... -
Page 3: Introduction
1 INTRODUCTION L'enregistreur de données HD50R-MB permet de surveiller plusieurs quantités physiques dans une grande variété de domaines d'application. À l'entrée du «Master» RS485 MODBUS-RTU, vous pouvez connecter un réseau de capteurs pour mesurer, la température, l'humidité, la pression atmosphérique, le rayonnement solaire, la vitesse et la direction du vent (par exemple, un anémomètre... -
Page 4: Description
2 DESCRIPTION MINI USB B NORMAL CLOSE OPEN Bouton-poussoir et cavalier pour restaurer la configuration LAN d'usine. Entrée pour pluviomètre à contact. LED POWER rouge: indique la présence de l'alimentation externe. Entrée d'alimentation. Terminaison de ligne RS485. Entrée pour capteurs RS485 Modbus-RTU. Connecteur RJ45 pour connexion Ethernet. -
Page 5: Source De Courant
3 CONNEXIONS SOURCE DE COURANT CLOSE OPEN 7...30 Vdc CONNEXION RS485 M -RTU ODBUS Grâce à la connexion RS485, plusieurs capteurs peuvent être connectés dans un réseau multipoint. Les instruments sont connectés en séquence au moyen d'un câble blindé avec des fils à paire torsadée pour les signaux et un troisième fil pour la terre. La masse RS485 est isolée de l'alimentation. -
Page 6: Connexion Jauge De Pluie
CONNEXION JAUGE DE PLUIE Contact pluviomètre MINI USB B NORMAL CONNEXION USB L'enregistreur de données peut être connecté à un PC via le connecteur mini-USB et le câble CP23. La connexion USB ne nécessite pas l'installation de pilotes: lorsque l'enregistreur de données est connecté... - Page 7 le fonctionnement simultané de deux protocoles de communication (propriétaire et Modbus TCP / IP) et gère jusqu'à 10 «clients TCP / IP» simultanément. Le paramètre par défaut des ports est le suivant: • Numéro de port = 5100 pour le protocole propriétaire (8 sockets) •...
-
Page 8: Logiciels
LOGICIEL Les paramètres de l'instrument (paramètres de journalisation, seuils d'alarme, quantités à acquérir, paramètres réseau, etc.) peuvent être configurés en connectant l'instrument au PC via un réseau local USB ou Ethernet et en utilisant l'application HD35AP-S logiciel (voir les instructions du logiciel). Certains paramètres de base (alarmes, intervalle d'enregistrement, code utilisateur,…) peuvent également être réglés avec le logiciel d'application HDServer1. -
Page 9: Index Des Unités De Mesure
MODBUS Les informations générales de l'appareil peuvent être lues via le code de fonction 0x2B / 0x0E: • Fabricant • Modèle • Version du firmware La liste des registres MODBUS est présentée ci-dessous. Selon les capteurs connectés, certains registres pourraient ne pas être significatifs pour le système. Les conventions suivantes ont été... - Page 10 Description bobines Adresse Type Protection de la configuration avec mot de passe: 0 = non, 1 = oui La modification du paramètre nécessite le mot de passe administrateur (voir Registre de maintien 10036). Registres d'entrée - Paramètres en lecture seule Description du registre d'entrée Adresse Type...
-
Page 11: Informations Générales
Description du registre d'entrée Adresse Type VITESSE DU VENT (HD52.3D anémomètre) en m/s (x100). Alarme de vitesse du vent (anémomètre HD52.3D): 0 = OFF, 1 = alarme de seuil inférieur, 2 = alarme de seuil supérieur. DIRECTION DU VENT (anémomètre HD52.3D) en degrés (x10). Alarme de direction du vent (anémomètre HD52.3D): 0 = OFF, 1 = alarme de seuil inférieur, 2 = alarme de seuil supérieur. -
Page 12: Description Du Registre D'exploitation
Description du registre d'exploitation Adresse Type TEMPÉRATURE D'AMPOULE HUMIDE seuil d'alarme inférieur dans l'unité de mesure réglée (x10). Seuil d'alarme de température de bulbe humide plus élevé dans l'unité de mesure définie (x10). Seuil d'alarme inférieur pour RAYONNEMENT SOLAIRE en W / m2. Seuil d'alarme plus élevé... - Page 13 Adresse Type Description du registre d'exploitation da 20000 Code utilisateur avec codification ASCII de la mesure n °1. a 20011 da 20012 Code utilisateur avec codification ASCII de la mesure n °2. a 20023 da 20024 Code utilisateur avec codification ASCII de la mesure n °3. a 20035 da 20036 Code utilisateur avec codification ASCII de la mesure n °4.
-
Page 14: Donnees Techniques
DONNEES TECHNIQUES Intervalle de mesure 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min (Remarque: l'intervalle minimum peut être supérieur à 1 s si l'instrument acquiert plusieurs capteurs) Intervalle d'enregistrement 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min (Remarque: l'intervalle minimum peut être supérieur à... -
Page 15: Stockage De L'instrument
STOCKAGE DE L'INSTRUMENT Conditions de stockage de l'instrument: • Température: -20 ... + 70 ° C. • Humidité: inférieure à 90% HR sans condensation. • Lors du stockage, évitez les endroits où: • l'humidité est élevée; • l'instrument est exposé au rayonnement solaire direct; •... -
Page 16: Accessoires
USB type A côté PC. Longueur de câble 1,5 Les laboratoires de métrologie C2AI LAT N ° 124 sont accrédités ISO / IEC 17025 par AC- CREDIA pour la température, l'humidité, la pression, la photométrie / radiométrie, l'acoustique et la vitesse de l'air. - Page 17 OTES - 17 HD50 V1.0...
- Page 18 OTES - 18 HD50 V1.0...
- Page 20 GU AR AN T E E TERMS OF GUARANTEE All C2AI instruments are subject to accurate testing, and are guaranteed for 24 months from the date of purchase. C2AI will repair or replace free of charge the parts that, within the warranty period, shall be deemed non efficient according to its own judgement.
- Page 21 Document non contractuel - Nous nous réservons le droit de faire évoluer les caractéristiques de nos produits sans préavis - MN/HD50R-MB/2020/04 - REV.1 Siège social Lyon / 9 rue de Catalogne - Parc des Pivolles - 69153 Décines Cedex / +33 (0)4 72 15 88 70 / contact@c2ai.com...
