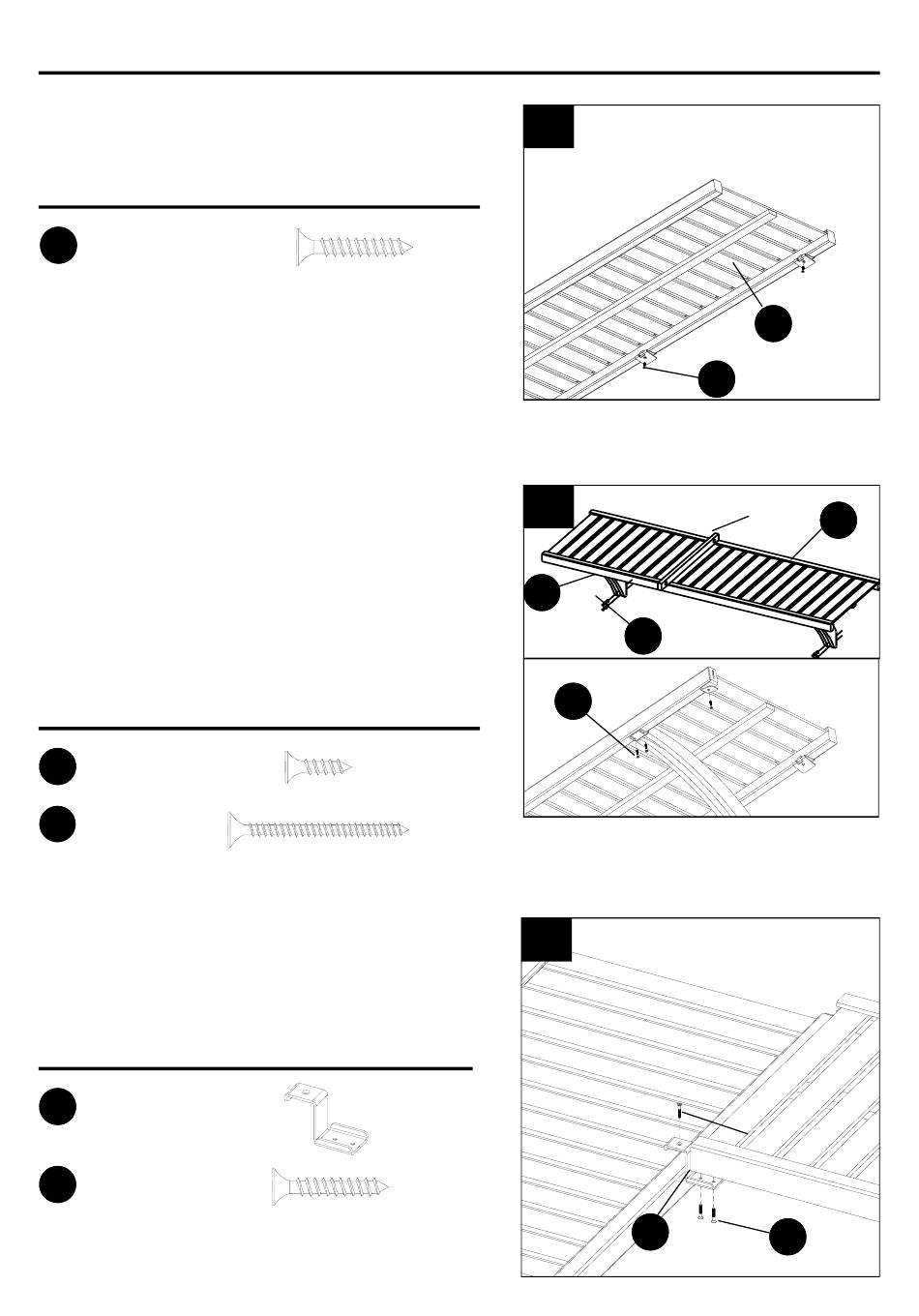

DIRECTIVES DE MONTAGE
3.
Fixer la tablette (A) aux supports muraux avec
les vis M4 x 25 mm (GG).
Quincaillerie utilisée
GG
Vis à bois M4 x 25 mm
4.
Placer le support de tablette (B) sous chaque
tablette vis-à-vis chaque montant mural.
Glisser le support de tablette vers le haut pour
enclencher la tablette sur l'angle de pointe
avant supportant la tablette. Placer un niveau
sur la tablette pour s'assurer qu'elle soit droite
et fixer le support au mur avec les vis M4 x 45
mm (DD). Fixer l'angle de pointe à la tablette
avec les vis M3 x 15 mm (FF).
Quincaillerie utilisée
FF
Vis M3 x 15 mm
Vis à bois
DD
M4 x 45 mm
5.
Un système polyvalent pourrait être conç u si
plus d'une tablette est disponible. Assembler
le support de coin (AA) tel qu'indiqué et fixer
avec les vis M4 x 25 mm (GG).
Quincaillerie utilisée
Support de coin
AA
Vis à bois
GG
M4 x 25 mm
