Altech ALTHC007 Manuel D'installation

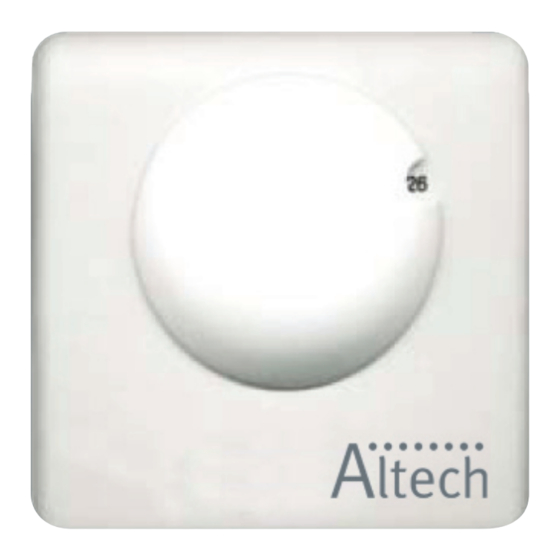

Thermostat d'ambiance mécanique
Modèle No. ALTHC007
Félicitations vous venez de faire l'acquisition d'un thermostat d'ambiance mécanique Altech
ALTHC007.
Avis
- Veuillez lire ce manuel avant l'installation ou l'utilisation.
Risque de choc
Cet appareil doit être installé par une personne compétente, conformément à la norme NFC 15-100
ou d'autres réglementations nationales en vigueur.
Toujours couper l'alimentation électrique avant de retirer l'appareil du mur.
Caractéristiques
• Connexion 2 fils
• Convient pour le marché de la rénovation
• Contacts libres de tension
• Fiabilité et sensibilité élevée.
Spécifications et données techniques
PLAGE DE REGLAGEDE CONSIGNE
ECART DE TEMPERATURE
SIGNAL DE SORTIE
CABLAGE DE CONNEXION
DESCRIPTION
Instructions d'installation
1. Monter le thermostat verticalement sur le mur dans
la pièce.
Le positionner au moins à 1,5 m au-dessus du sol dans
un endroit accessible et aéré afin qu'il puisse mesurer la
température de la pièce avec précision.
2. Installer le thermostat à l'abri de la lumière directe et
l'éloigner de tout appareil de cuisson ou autres sources
de chaleur.
3. Retirer le bouton de réglage de température, desserrer
la vis puis retirer le couvercle.
4. Fixer la base avec des vis appropriées.
5. Passer le fil à travers le trou carré de la base. Connecter
les fils aux bornes en fonction du schéma d'installation
indiqué sous le couvercle puis remettre le couvercle et
revisser.
Manuel d'installation
10 - 30ºC
0 . 5 - 0.8ºC
1A 250V AC
1,5mm2 min.0,5 mm2
Couleur : blanc
Plastique : PC/ABS résistant au feu
Dimension (mm)
B
A
A B
73 73
C
C
38
