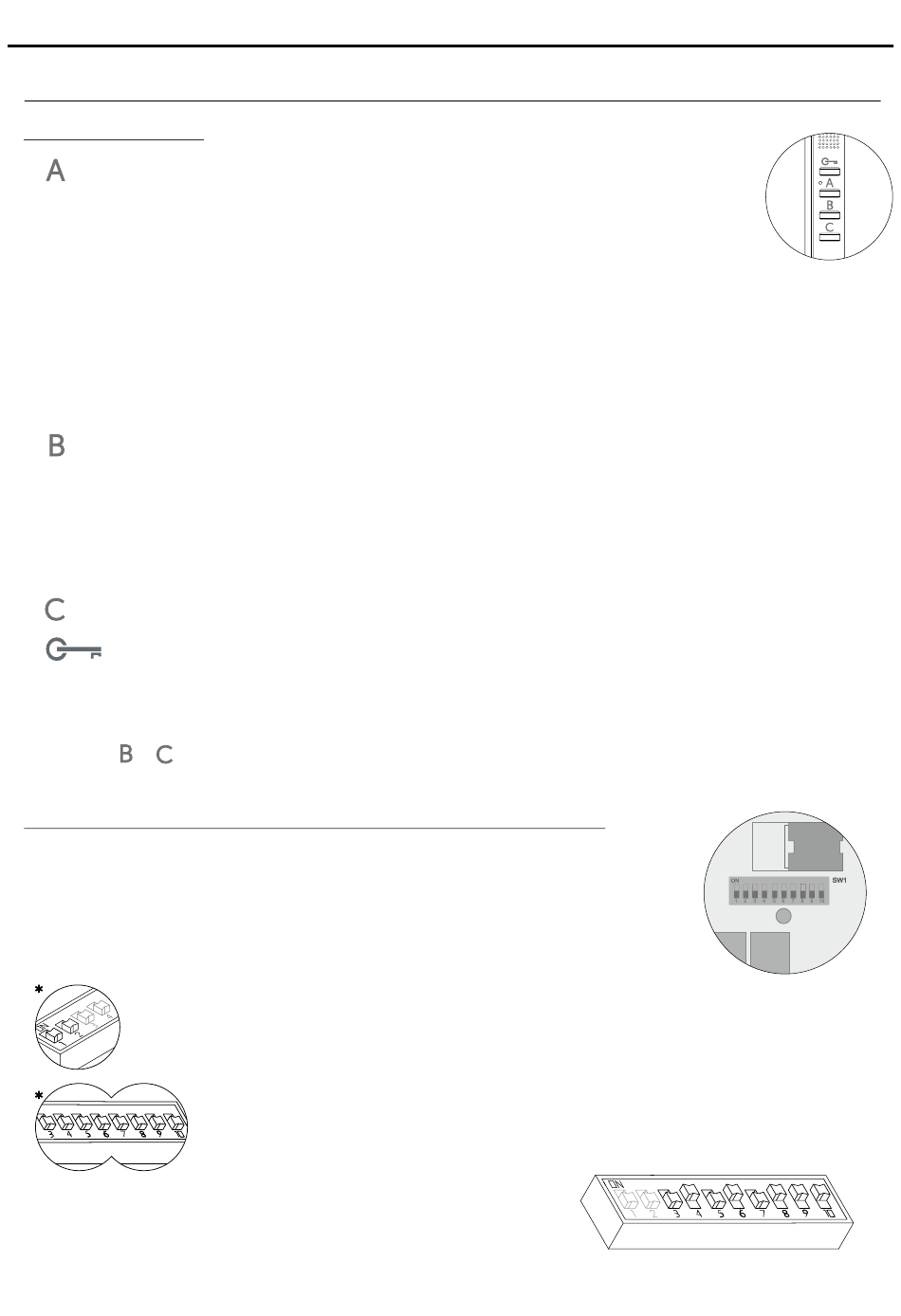

POSTE D'APPEL T-540 PLUS
DESCRIPTION DES POSTES D'APPEL

Poussoirs-fonction :

Une pression brève « 1 seconde » : avec le poste d'appel au repos et le combiné
raccroché, permet d'activer le mode volume de la tonalité d'appel. Une tonalité
indiquera le volume actuel sélectionné. Chaque pression brève suivante de « 1
secondes » (réalisée dans un délai de « 5 secondes ») permet de régler le niveau du
volume de la tonalité d'appel, et successivement (en mode carrousel) les réglages
suivants (maximum, moyen, minimum et muet « mode nuit ». Remarque : La LED d'état en
mode nuit » clignote en rouge). Pendant le processus d'appel, le poste d'appel émettra la tonalité d'appel
et quittera le mode volume.
Indépendamment du volume établi, la tonalité de « l'appel palier » sera toujours établie sur le volume
maximum.
Une pression longue de « 3 secondes » : avec le poste d'appel au repos et le combiné raccroché ou
décroché, permet « d'allumer / d'éteindre » le poste d'appel. Après chaque réinitialisation du poste
d'appel et au cours des 45 secondes suivantes, aucune opération ne pourra être réalisée.
Avec le combiné décroché, pour établir une intercommunication (dans la même habitation), réaliser une
( )
*
pression longue, suivie d'une tonalité de confirmation, afin d'appeler tous les postes d'appel de
l'habitation. En réalisant des pressions brèves, 1 pression permet d'appeler le poste d'appel « principal »,
2 pressions permettent d'appeler le poste d'appel « secondaire 1 », 3 pressions permettent d'appeler le
poste d'appel « secondaire 2 », 4 pressions permettent d'appeler le poste d'appel « secondaire 3 », et 5
pressions permettent d'appeler le poste d'appel « secondaire 4 ». Seuls les postes d'appel T540 Plus SE
et Tekna Plus SE permettent de bénéficier de ce mode d'appel d'intercommunication sélective. Cela est
uniquement possible si aucun appel ni aucune communication n'est en cours.
( )
*
Indépendamment de la position du combiné, permet d'activer le dispositif auxiliaire.
Avec le combiné raccroché, permet de réaliser un appel panique aux centrales de conciergerie configurées
pour recevoir ce type d'appel. Avec le combiné décroché, permet de réaliser un appel normal vers la
centrale principale. Durant le processus de réception d'appel ou une communication, permet d'activer la
gâche électrique.
En mode de programmation rapide (voir la page 9), il est possible de modifier les fonctions par défaut des poussoirs-
( )
*
fonction
et
afin de les établir sur l'une des fonctions suivantes l'une après l'autre et par poussoir : (activation du
dispositif additionnel « A1 », appel à la centrale de conciergerie secondaire, auto-allumage et intercommunication).
Description du micro-interrupteur de programmation rapide SW1 :
Le micro-interrupteur de programmation rapide SW1 se trouve sur la partie
centrale du circuit. Pour y accéder, ouvrez le poste d'appel. Il permet de
configurer le poste d'appel comme principal / secondaire et d'attribuer une
adresse au poste d'appel.
Important : ce type de programmation ne peut pas s'effectuer sur la plaque générale.
Interrupt
Val
eur sur
*Valeur d'usine
Dip1 et Dip2 : permettent de configurer le poste d'appel comme principal / secondaire.
Dip1 et Dip2 sur OFF principal, Dip1 sur OFF et Dip2 sur ON secondaire 1, Dip1 sur ON
et Dip2 sur OFF secondaire 2, Dip1 et Dip2 sur ON secondaire 3.
Dip3 à Dip10 : Pour configurer l'adresse du poste d'appel.
Les interrupteurs placés en position OFF ont la valeur zéro.
En position ON, une valeur leur est assignée, voir table des valeurs ci-dessous.
Le code du poste d'appel sera égal à la somme des valeurs des interrupteurs placés sur
ON.
eu
r nº:
3
4
5
ON:
128
64
32
16
6
7
8
9
10
8
4
2
1
Exemple:
0+
64+0+16+0+4+2+1=87
5
«
SW1
