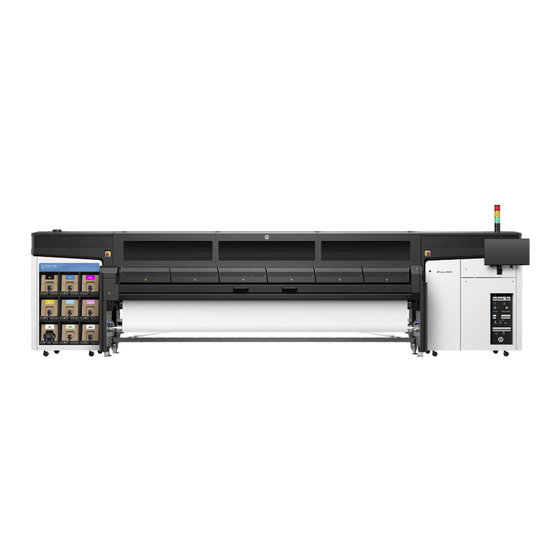

HP Latex 2700 Guide De L'utilisateur
Collecteur d'encre
Masquer les pouces
Voir aussi pour Latex 2700:
- Informations d'introduction (9 pages) ,
- Guide de préparation du site (54 pages)
Manuels Connexes pour HP Latex 2700
Sommaire des Matières pour HP Latex 2700
- Page 1 Imprimante HP Latex 2700 Collecteur d'encre Guide de l’utilisateur RESUME Procédure d'utilisation de votre produit.
- Page 2 Édition 2 janvier 2023 document sont soumises à modification sans notification. Les seules garanties couvrant les produits et les services HP sont celles stipulées de façon explicite dans les déclarations de garantie accompagnant ces produits et services. Rien dans le présent document ne peut être considéré...
- Page 3 Sommaire 1 Utilisation des collecteurs d’encre......................................1 Éléments du kit..............................................1 Installation du kit............................................2 Désinstallation du kit..........................................5 2 Maintenance des collecteurs d’encre ....................................6 Résumé des opérations de maintenance................................... 6 Essuyer les nervures des modules du collecteur d'encre..........................6 Nettoyage de la platine de sortie.......................................7 Préparation pour nettoyer la platine de sortie..............................7 Sortie de l'ensemble de traitement thermique.............................7...
- Page 4 Nettoyage du boîtier du capteur d’étalonnage des couleurs......................40 Nettoyage des diffuseurs de séchage ..................................41 Nettoyage de la plaque d’impression de séchage (extérieur) et des ventilateurs de séchage........44 Nettoyage de la plaque d’impulsion du séchage (extérieur)......................44 Nettoyage des ventilateurs du thermodurcissage..........................46 Nettoyage de la platine perforée du module de séchage ..........................47 Vérification et nettoyage des condensés, du caoutchouc de la fenêtre et des côtés de la plaque du bas ....47 Dépannage pour les substrats activés par le collecteur d’encre......................47...
- Page 5 Un entretien approprié et des consommables HP authentiques sont nécessaires pour s'assurer que l'imprimante fonctionne en toute sécurité comme prévu. L'utilisation de consommables non-HP (mousses, filtres, rouleau de nettoyage des têtes d'impression et encres) peut présenter un risque d'incendie. ATTENTION : Ne chargez pas des substrats ayant des températures d’auto-inflammation inférieures...
- Page 6 Récipient collecteur d'encre Six collecteurs d'encre, chacun avec deux mousses de remplacement Quatre guides latéraux pour collecteur d'encre REMARQUE : Conservez le récipient collecteur d'encre et le protecteur pour protéger et stocker les pièces du collecteur d'encre lorsque vous ne l'utilisez pas. Installation du kit Les étapes suivantes décrivent la procédure complète sur cette rubrique.
- Page 7 Si un substrat est chargé, déchargez-le. Puis écartez les guides latéraux du chemin du substrat. Afin de faciliter l'installation du module, HP recommande de relever le chariot jusqu'à sa position d'installation, en cliquant sur le bouton Soulever le chariot sur sa position d'installation.
- Page 8 Depuis l'avant sur le côté gauche, installez le premier module et insérez-le dans le guide. REMARQUE : À ce stade, vous devez avoir un meilleur accès si vous avez relevé le chariot. Faites glisser le module vers le centre jusqu'à l'arrêt. Insérez tous les modules du collecteur d’encre de gauche à...
- Page 9 Verrouillez tous les modules avec un quart de tour de chaque vis dans le sens horaire. Vous aurez peut-être besoin d’un tournevis plat. Désinstallation du kit Les étapes suivantes décrivent la procédure complète sur cette rubrique. CONSEIL : Nous vous recommandons de porter des gants. Déchargez le substrat et retirez le mandrin de sortie.
- Page 10 Maintenance des collecteurs d’encre Les collecteurs d’encre et les pièces connexes de l’imprimante nécessitent une maintenance périodique. Résumé des opérations de maintenance Cette rubrique comporte un ensemble complet d’informations de référence sur ce sujet. Tableau 2-1 Opérations de maintenance Fréquence Opération de maintenance A la fin de chaque rouleau Essuyer les nervures des modules du collecteur d'encre à...
- Page 11 Fermez le capot. Nettoyage de la platine de sortie Les sections suivantes fournissent des informations sur cette rubrique. Tableau 2-2 Étiquettes d’avertissement Risque de brûlures Danger d'écrasement Risque de doigts coincés Danger de pièce en Risque d’électrocution mouvement Pour plus d'informations relatives à la sécurité, consultez le guide d'utilisateur de l'imprimante La platine de sortie est composée de tôle ordinaire avec deux lignes de rampes en plastique.
- Page 12 Ouvrez les loquets du module de traitement thermique. Sortez l'ensemble de traitement thermique. Nettoyage de la platine de sortie Les étapes suivantes décrivent la procédure complète sur cette rubrique. ■ Pour nettoyer la platine de sortie, accédez-y à partir du haut du module de traitement thermique. REMARQUE : Si vous êtes dans une région (telle que la Californie) qui régule les fluides de maintenance et de nettoyage de COV, utilisez un nettoyant certifié...
- Page 13 Terminez en nettoyant la platine de sortie Les étapes suivantes décrivent la procédure complète sur cette rubrique. Poussez sur le dispositif de traitement thermique pour le mettre sur sa position de travail. Fermez les loquets du traitement thermique. Remettez le mandrin en place. Assurez-vous que les pièces nettoyées sont complètement sèches et exemptes de vapeur.
- Page 14 Ouvrez le capot. Ouvrez un loquet situé sur le côté droit de chaque module du filtre d'aérosols. Ouvrez le couvercle de chaque filtre. Chapitre 2 Maintenance des collecteurs d’encre...
- Page 15 Retirez les deux filtres d'aérosols, en utilisant leurs poignées. Utilisez un tournevis à tête plate pour retirer l'aérosol sec, puis une brosse pour ôter la poussière restante. Essayez d'éviter que de la saleté tombe dans le filtre. CONSEIL : Il est conseillé de retirer le filtre du cadre pour avoir un meilleur accès et nettoyer les buses.
- Page 16 Un entretien approprié et des consommables HP authentiques sont nécessaires pour s'assurer que l'imprimante fonctionne en toute sécurité comme prévu. L'utilisation de consommables non-HP (mousses, filtres, rouleau de nettoyage des têtes d'impression ou encres) peut présenter un risque d'incendie. Maintenance de l'imprimante Tout d'abord, assurez-vous que vous avez mis l'imprimante hors tension, et veillez à...
- Page 17 Ouvrez les loquets du module de traitement thermique. Ouvrez le module de traitement thermique. ATTENTION : Attendez que le module de traitement thermique ait refroidi. Rebord du traitement thermique...
- Page 18 Essuyez le rebord du traitement thermique à l’aide d’un chiffon non pelucheux humecté d’alcool isopropylique, et assurez-vous que la platine est sèche avant d’imprimer. REMARQUE : Si vous êtes dans une région (telle que la Californie) qui régule les fluides de maintenance et de nettoyage de COV, utilisez un nettoyant certifié...
- Page 19 Fermez le module de traitement thermique et la fenêtre. Nettoyage des ventilateurs de traitement thermique Les étapes suivantes décrivent la procédure complète sur cette rubrique. Assurez-vous que l'imprimante n'est pas en train d'imprimer. Mettez l'imprimante et l'interrupteur d'alimentation hors tension. Utilisez un tournevis pour retirer les vis du module de séchage.
- Page 20 Nettoyez les ventilateurs. Fermez le module du PCA. Sécurisez le module de traitement thermique en réinstallant et en serrant les vis avec un tournevis. Mettez l'imprimante sous tension. Nettoyage de la zone d'impression La platine doit être nettoyée dès qu’elle semble sale, ou que vous remarquez des marques à l’arrière du substrat.
- Page 21 Préparation pour nettoyer la zone d'impression Les étapes suivantes décrivent la procédure complète sur cette rubrique. Assurez-vous de disposer du kit de nettoyage de l'imprimante HP Latex 3000, fournis avec votre imprimante. Assurez-vous que l'imprimante n'est pas en train d'imprimer.
- Page 22 Préparation pour nettoyer le capteur d’avance substrat Les étapes suivantes décrivent la procédure complète sur cette rubrique. Assurez-vous de disposer du kit de nettoyage de l'imprimante HP Latex 1500, fournis avec votre imprimante. Assurez-vous que l'imprimante n'est pas en train d'imprimer.
- Page 23 Ouvrez le capot. Nettoyage du capteur d’avance substrat Les étapes suivantes décrivent la procédure complète sur cette rubrique. Repérez le capteur au milieu de la platine. Nettoyez soigneusement la zone de la platine autour du capteur avec un chiffon propre et légèrement humidifié...
- Page 24 Essuyez la fenêtre du capteur avec l’un des cotons-tiges du kit de nettoyage de l'imprimante, légèrement humidifié (pas détrempé) d’eau distillée, et d'alcool isopropylique au besoin, afin de retirer l’encre séchée. Si la fenêtre du capteur est fortement recouverte d’encre séchée, vous devrez peut-être appliquer une petite pression sur le coton-tige pour absorber l’encre.
- Page 25 Un entretien approprié et des consommables HP authentiques sont nécessaires pour s'assurer que l'imprimante fonctionne en toute sécurité comme prévu. L'utilisation de consommables non-HP (mousses, filtres, rouleau de nettoyage des têtes d'impression ou encres) peut présenter un risque d'incendie. Nettoyage du bas du chariot et du détecteur de ligne Les sections suivantes fournissent des informations sur cette rubrique.
- Page 26 HP recommande le port de gants pour ces opérations de nettoyage. Nettoyage du bas du chariot Les étapes suivantes décrivent la procédure complète sur cette rubrique. Ouvrez la couverture du chariot. Retirez les têtes d’impression de l’imprimante. Chapitre 2 Maintenance des collecteurs d’encre...
- Page 27 Rangez les têtes d’impression dans leurs capsules de protection. 2700W uniquement : Rangez la tête d’impression d’encre blanche dans sa boîte de rangement. 2700W uniquement : Placez la boîte de rangement dans le dispositif rotatif. Fermez la porte du rouleau de nettoyage. Nettoyage du bas du chariot...
- Page 28 Retirez les filtres d’aérosols. Fermez la couverture du chariot. Chapitre 2 Maintenance des collecteurs d’encre...
- Page 29 Déplacez l’axe du scanner vers la position la plus supérieure. Éteignez l'imprimante. Éteignez le commutateur principal de l’imprimante. Éteignez l’interrupteur électronique du boîtier électronique. Ouvrez la table de chargement. Ouvrez le capot avant. Ouvrez le module de thermodurcissage. Nettoyage du bas du chariot...
- Page 30 Placez un morceau de substrat au milieu de la platine pour recueillir la saleté. Ouvrez la couverture du chariot. Déplacez le chariot vers la gauche, au dessus du morceau de substrat. Nettoyage de tous les emplacements (slots) du côté avant et arrière de l’imprimante Les étapes suivantes décrivent la procédure complète sur cette rubrique.
- Page 31 2700W uniquement : Déplacez la tête d’impression 1 vers la configuration de sur-impression du blanc de soutien. 2700W uniquement : Déplacez la tête d’impression 7 vers la configuration de sur-impression du blanc de soutien. Insérez la brosse entre le chariot et la platine à partir de l’avant de l’imprimante. Faites pivoter la brosse dans le sens horaire pour nettoyer la partie sous chariot de chaque emplacement (slot) de tête d’impression.
- Page 32 REMARQUE : La face arrière de certains emplacements (slots) ne peut pas être atteinte dans cette étape. Ces zones seront nettoyées dans les prochaines étapes. Accédez à l’arrière de l’imprimante et insérez la brosse entre le chariot et la platine. Faites pivoter la brosse dans le sens antihoraire pour nettoyer la partie sous chariot de chaque emplacement (slot) de tête d’impression.
- Page 33 2700W uniquement : Emplacements (slots) des têtes d’impression 1 et 7 : Nettoyage des rainures dans la protection de la partie sous chariot Les étapes suivantes décrivent la procédure complète sur cette rubrique. Depuis l’arrière de l’imprimante, insérez la brosse entre le chariot et la platine. Concentrez-vous sur les rainures de la protection de la partie sous chariot et brossez la partie sous chariot d’un côté...
- Page 34 Depuis l’arrière de l’imprimante, insérez la brosse entre le chariot et la platine. Concentrez-vous sur les rainures de la protection de la partie sous chariot et brossez la partie sous chariot d’un côté à l’autre pour enlever toutes les saletés. Depuis l’avant de l’imprimante, insérez la brosse entre le chariot et la platine.
- Page 35 Déplacez l’emplacement (slot) 1 de la tête d’impression à la position de sur-impression du blanc de soutien. Recommencez le processus de nettoyage depuis l’avant de l’imprimante. Déplacez l’emplacement (slot) 7 de la tête d’impression à la position de sur-impression du blanc de soutien.
- Page 36 Insérez la brosse entre le chariot et la platine dans les emplacements (slots) d’évacuation des aérosols. Brossez la partie sous chariot d’un côté à l’autre pour enlever les saletés. Finalisation des opérations de nettoyage Les étapes suivantes décrivent la procédure complète sur cette rubrique. 2700W uniquement : Réinitialisez le système à...
- Page 37 Retirez le substrat avec précaution de la platine et mettez-le au rebut. Ouvrez la porte du rouleau de nettoyage. Déplacez le chariot sur le rouleau de nettoyage. Désencrassez les détecteurs de ligne avec un nouveau coton-tige fourni dans le kit, légèrement humecté de nettoyant industriel à usage général (tel que Simple Green).
- Page 38 Replace (Remplacer). Nettoyage de la rainure centrale du collecteur d’encre HP recommande le port de gants tout au long de cette opération. Désinstallation du collecteur d'encre de l'imprimante (voir Désinstallation du kit à la page Nettoyez la rainure centrale du collecteur d’encre à...
- Page 39 Nettoyez l’outil de nettoyage avec un chiffon humidifié d’eau distillée. Nettoyage du boîtier de stockage CK et du boîtier du capteur d’étalonnage des couleurs HP recommande le port de gants tout au long de cette opération. Tableau 2-8 Étiquette d’avertissement Risque de brûlures...
- Page 40 Éteignez l'imprimante. Mettez le commutateur principal de l’imprimante et le commutateur électronique du boîtier électronique hors tension. Ouvrez la table de chargement. Ouvrez le capot avant. Ouvrez le module de thermodurcissage. Chapitre 2 Maintenance des collecteurs d’encre...
- Page 41 Placez un morceau de substrat au centre de la platine pour recueillir la saleté. Ouvrez la couverture du chariot. Déplacez le chariot dans une position au dessus du morceau de substrat. Nettoyage de la boîte de rangement CK...
- Page 42 Déconnectez l’interrupteur du boîtier de stockage. S’il y a une tête d’impression dans le boîtier de stockage, retirez-la. Retirez les deux vis du boîtier de stockage à l’aide d’un tournevis Torx 15. Chapitre 2 Maintenance des collecteurs d’encre...
- Page 43 Retirez le boîtier de stockage. Utilisez l’air comprimé pour souffler la saleté des faces internes et externes du boîtier de stockage. Nettoyez les plaques de support avec un chiffon non pelucheux pour retirer l’aérosol accumulé. Nettoyage de la boîte de rangement CK...
- Page 44 Réinstallez le boîtier de stockage. Placez-le en contact avec la broche avant et replacez les vis retirées précédemment. Replacez la tête d’impression dans le boîtier, puis reconnectez le commutateur. Nettoyage du boîtier du capteur d’étalonnage des couleurs Les étapes suivantes décrivent la procédure complète sur cette rubrique. Retirez les cinq vis de la boîte d’étalonnage des couleurs à...
- Page 45 Patientez jusqu’à ce que le statut de l’imprimante dans l’Internal Print Server passe de l’état Booting (Démarrage) à Idle (Inactif). Dans l’Internal Print Server, déplacez le faisceau de balayage à la position d’impression. Nettoyage des diffuseurs de séchage HP recommande le port de gants tout au long de cette opération. Nettoyage des diffuseurs de séchage...
- Page 46 Tableau 2-9 Étiquette d’avertissement Risque de brûlures Danger d'écrasement Risque de doigts coincés Danger dû à des pièces Risque d’électrocution en mouvement Pour plus d'informations relatives à la sécurité, consultez le guide d'utilisateur de l'imprimante Assurez-vous que l'imprimante n'est pas en train d'imprimer. Déchargez le substrat et soulevez la barre porte-chariot.
- Page 47 Ouvrez la table de chargement. Ouvrez le module de thermodurcissage. Couvrez toute la platine avec un morceau de substrat pour capturer la saleté. Utilisez du ruban adhésif pour maintenir le substrat en place. Nettoyage des diffuseurs de séchage...
- Page 48 Accédez à l’arrière de l’imprimante et nettoyez l’encre séchée accumulée sur les diffuseurs de séchage à l’aide de la brosse fournie dans le matériel de la boîte. Retirez le substrat avec précaution de la platine et mettez-le au rebut. Fermez le module de traitement thermique. Fermez la table de chargement.
- Page 49 Ouvrez le capot avant. Retirez le module de thermodurcissage. Déposez-le au sol afin de nettoyer sous le module de thermodurcissage. Utilisez un chiffon non pelucheux humecté de nettoyant industriel à usage général (comme le Simple Green) pour retirer complètement l'encre de la plaque. Utilisez une brosse pour retirer l’encre des orifices.
- Page 50 Nettoyage des ventilateurs du thermodurcissage Les étapes suivantes décrivent la procédure complète sur cette rubrique. Éteignez l'imprimante. IMPORTANT : Attendez que les ventilateurs de séchage et de thermodurcissage cessent de tourner. Utilisez un tournevis pour retirer les vis du module de séchage. Soulevez le module du PCA afin d’accéder à...
- Page 51 Sécurisez le module de traitement thermique en réinstallant et en serrant les vis avec un tournevis. Fermez le capot avant. Mettez l’imprimante sous tension et attendez que le bouton de réinitialisation clignote. Appuyez sur le bouton de réarmement. Patientez jusqu’à ce que l’état de l’imprimante sur l’écran arrière passe de l’état Démarrage à Inactif.
- Page 52 être imprimées sur le maillage et ainsi ne pas être visibles. Dans ce cas, HP recommande d’exécuter l’alignement des têtes d’impression sur un vinyle auto-adhésif ou un substrat avec une largeur similaire au substrat sur lequel imprimer.
