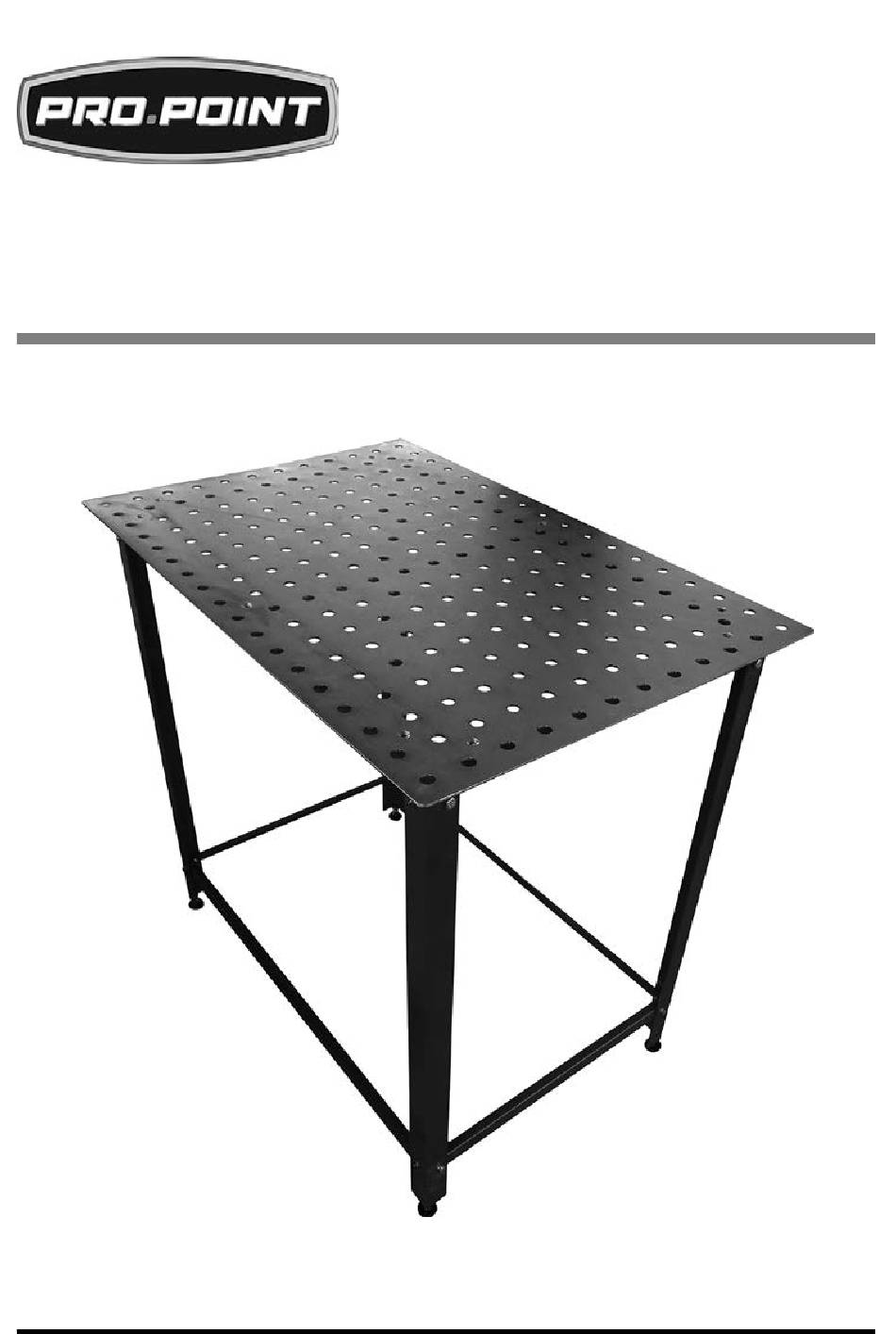

- Page 1 V1.1 8663833 24 X 36 IN. WELDING TABLE USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8663833 24 X 36 IN. WELDING TABLE V1.1 24 X 36 IN. WELDING TABLE SPECIFICATIONS Material Steel Working Area 24 x 36 in Weight Capacity 440 lb INTRODUCTION The Welding Table is designed for use with a welding unit or metalworking.
- Page 3 V1.1 24 X 36 IN. WELDING TABLE 8663833 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
- Page 4 8663833 24 X 36 IN. WELDING TABLE V1.1 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
- Page 5 V1.1 24 X 36 IN. WELDING TABLE 8663833 PREPARATION Remove the Cosmoline coating from the table top with one of the following methods. Choose one or the other. Do not use both methods together. Soak the coating with acetone or mineral spirits. The coating will soften and can be wiped away.
- Page 6 8663833 24 X 36 IN. WELDING TABLE V1.1 Repeat on other side of table to install the second beam. Install the two long beams between the legs on the long sides of the table. 10. Place a long beam (#5) on the inside of the support legs.
- Page 7 V1.1 24 X 36 IN. WELDING TABLE 8663833 PARTS BREAKDOWN PARTS LIST DESCRIPTION Spring Washer 6 mm 8 Nut M8 Tabletop Bolt M6X16 Base Screw M6X12 Support Leg Nut M6 Beam Anchor Bolt Long Beam Washer 6 mm Bolt M8X16...
- Page 8 8663833 24 X 36 IN. WELDING TABLE V1.1 For technical questions call 1-800-665-8685...
- Page 9 V 1,1 8663833 TABLE DE SOUDAGE DE 24 X 36 PO MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 10 8663833 TABLE DE SOUDAGE DE 24 X 36 PO V 1,1 TABLE DE SOUDAGE DE 24 X 36 PO SPÉCIFICATIONS Matériau Acier Surface de travail 24 à 36 po Capacité de poids 440 lb INTRODUCTION La table de soudage a été conçue pour s’utiliser avec une soudeuse ou pour travailler le métal.
- Page 11 V 1,1 TABLE DE SOUDAGE DE 24 X 36 PO 8663833 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des...
- Page 12 8663833 TABLE DE SOUDAGE DE 24 X 36 PO V 1,1 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil.
- Page 13 V 1,1 TABLE DE SOUDAGE DE 24 X 36 PO 8663833 DÉBALLAGE AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.
- Page 14 8663833 TABLE DE SOUDAGE DE 24 X 36 PO V 1,1 Les pattes d’appui (n 3) présentent deux séries de trous de boulon. Les boulons les plus rapprochés de l’extrémité de la patte se fixent à la table. Tenez la patte d’appui contre la base et alignez les trous de boulon.
- Page 15 V 1,1 TABLE DE SOUDAGE DE 24 X 36 PO 8663833 un écrou sur le boulon et serrez à la main. Procédez de la même façon à l’autre extrémité de la traverse. 12. Procédez de la même façon avec les pattes d’appui de l’autre côté...
- Page 16 8663833 TABLE DE SOUDAGE DE 24 X 36 PO V 1,1 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Rondelle à ressort de 6 mm Dessus de table Écrou M8 Base Boulon M6x16 Patte d’appui Vis M6x12 Traverse Écrou M6 Traverse longue Boulon d’ancrage...
