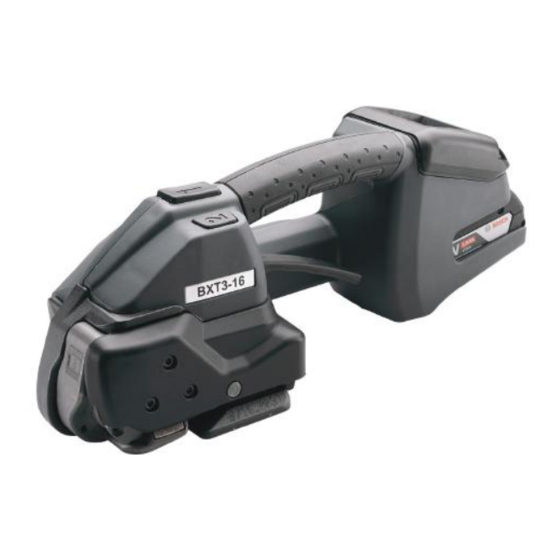

- Page 1 Français Mode d’emploi BXT3-13 BXT3-16 BXT3-19 Appareil sur accu pour le cerclage par feuillard plastique Brevet en cours www.signode-bxt.com V 02.20_FR...
- Page 2 Le présent mode d'emploi faisant partie intégrante du produit, il doit être conservé pour une utilisation ultérieure ou pour le prochain propriétaire. Validité : ● BXT3-13 à partir du no de série A/17020001 ● BXT3-16 à partir du no de série B/17020001 ●...
-
Page 3: Table Des Matières
Parfaire le graissage de l’appareil Nettoyage et remplacement de la molette de tension Nettoyage et remplacement de la plaque dentée Remplacement du couteau Réinitialisation de l’appareil Dépannage Données techniques Déclaration de conformité CEE (copie) 3 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 4: Instructions Générales
Tenir compte des prescriptions légales en vigueur pour la mise au rebut. ► Le chargeur et les accus doivent être recyclés dans le respect de l’environnement. ► Respecter les recommandations, mises en gardes et instructions du fabricant de batteries. 4 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19... -
Page 5: Sécurité
Actionner le levier de bascule pour relâcher la tension du feuillard (avant soudure). En mode AUTO, peut également être actionné la touche de serrage ou soudage. ● Après la soudure, sectionner le feuillard avec un outil (cisaille). 5 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... - Page 6 N'utiliser que des pièces de rechange d'origine L’utilisation d'autres pièces de rechange exclut tout droit de recours en garantie et dégage le fabricant de toute responsabilité. 6 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19...
-
Page 7: Consignes De Sécurité Générales Pour Les Outils Électriques
Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil électrique en mar- che. Une clé ou un outil laissé sur une pièce rotative de l‘appareil peut provoquer des blessures. 7 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... - Page 8 2.4.6 Maintenance et entretien a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de re- change identiques. Cela assurera que la sécurité de l’outil est maintenue. 8 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19...
-
Page 9: Description
Panneau de commande Touche de déverrouillage accu Accumulateur Désignation du type 9 Affichage guide-feuillard 10 Numéro de série (XJJMMYYYY) X A=BXT3-13, B=BXT3-16, C=BXT3-19 JJ Année MM Mois YYYY numéro consécutif 11 Dispositif de soudage 12 Dispositif de serrage Panneau de commande Touche «Favori»... -
Page 10: Principe Du Fonctionnement
(chap. 7): ● BXT3-16: 12–13 mm, 15–16 mm ● BXT3-19: 15–16 mm, 18–19 mm Fourniture Pour les appareils de cerclage BXT3-13 / ● Accu 18 V/2.0 Ah Li-Ion No d’article 2187.011 BXT3-16: ● Chargeur GAL 1880 CV EU No d’article 2188.020... -
Page 11: Accessoires
No d’article 1821.901.010 ● Clé hexagonale No d’article 1821.901.007 Accessoires ● Kit de plaques de protection No d’article 2189.010 ● Kit de protections No d’article 2189.011 ● Kit d’étriers de suspension No d’article 2189.012 11 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 12: Préparatifs Et Réglages Pour Le Fonctionnement
4.1.3 Vérifier l'état de charge ► Affichage à diode « État de charge de l'accu » sur le panneau de commande, avec accu inséré : – L'état de charge est affiché en %, à l'aide d'une barre de progression (1) – Inférieur à 10 % : charge minimum (l’accu doit être rechargé) – Les pictogrammes de remarque (2) ne s'affichent que si un état correspondant est présent (chap. 6.8). 12 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19... -
Page 13: Réglage Du Mode D'exploitation
Appuyer ensuite sur la touche de soudage (chap. 3.1) pour que les feuillards soient soudées et le feuillard supérieure coupée. Recommandé pour des produits différents (souples, durs) à cercler. 13 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 14: Réglage De La Force De Tension
(2) ou attendre 5 secondes. ● Commutation entre l'affichage en «N» et celui en «lbf» : appuyer sur la touche cligno- tante «Force de serrage» (2) pendant deux secondes. ● Chaque pression de la touche est confirmée par un signal sonore. ● La force de serrage est affichée en permanence pendant le fonctionnement. ● Réglage de la tension Soft (chap. 4.4). BXT3-13 : Standard 1000 1100 1200 lbf* Tension soft BXT3-16 : Standard 1100... -
Page 15: Réglage De La Tension Soft
Le mode Favoris (chap. 4.7) peut être activé malgré l‘activation du verrouillage de touche. Si le déréglage des paramètres n‘est pas souhaité, paramétrer le niveau Favoris comme le niveau normal. 15 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 16: Sélection Du Favori
Si l’appareil n’est pas utilisé pendant cinq minutes environ, l’appareil passe en mode veille. – Le panneau de commande est désactivé (noir). ► L’actionnement du levier de bascule désactive de nouveau le mode veille. 16 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19... -
Page 17: Commande
– Le début du feuillard doit dépasser de 5 cm environ. Si le feuillard n'est pas correctement mise en place, l'affichage du guide-feuillard (chap. 3.1/pos. 9) indique un champ rouge. Remettre le feuillard intégralement en place. L'affichage du guide-feuillard passe en noir. ► Avant le serrage, enlever les mains des feuillards ! 17 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... - Page 18 ● Soudage sans tension du feuillard : appuyer brièvement sur la touche de serrage puis sur la touche de soudage (chap. 3.1, pos. 2). 18 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19...
-
Page 19: Vérification De Soudure
Dans le cas du feuillards mal soudées : ► Vérifier la durée du soudage (chap. 4.5). ► Recercler les cerclages mal soudés. ► Vérifier la qualité du feuillard (chap. 7). ► Si un bon soudage s’avère impossible, faire vérifier l’appareil par le service après-vente. 19 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 20: Réglage De La Largeur Du Feuillard
BXT3-13: 9–10 mm, 12–13 mm ● BXT3-16: 12-13 mm, 15-16 mm ● BXT3-19: 15–16 mm,18–19 mm 5.3.1 BXT3-13: Modification de 9 mm à 13 mm Pièces nécessaires No d’article Guide du feuillard avant 13 mm (3) 1832.031.051 Guide du feuillard arrière 13 mm (8) 1832.041.019... -
Page 21: Bxt3-16: Modification De 13 Mm À 16 Mm
► Monter le guide du feuillard arrière 13 mm (9) (freiner la vis cylindrique (10) avec de la Loctite 222). ► Monter le couvercle (5) (freiner les vis cylindriques avec de la Loctite 222). Monter le guide du feuillard arrière 13 mm (8). 21 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... - Page 22 ► Monter le guide du feuillard arrière 16 mm (9) (freiner la vis cylindrique (10) avec de la Loctite 222). ► Monter le couvercle (5) (freiner les vis cylindriques avec de la Loctite 222). Monter le guide du feuillard arrière 16 mm (8). 22 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19...
-
Page 23: Maintenance Et Remise En État
Remonter le couvercle (4). Nettoyage et remplacement de la molette de tension Pièces nécessaires No d’article BXT3-13/BXT3-16: Molette de tension (1) (pièce d'usure) 1821.047.034 BXT3-19: Molette de tension (1) (pièce d'usure) 1821.047.037 Roulement radial à billes rainuré, Ø35/47x7 (2) 1930.180.356 Vis à... -
Page 24: Nettoyage Et Remplacement De La Plaque Dentée
► Graisser légèrement la denture intérieure de la molette de tension avec de la graisse Klüber GBU Y 131 (Microlube). Nettoyage et remplacement de la plaque dentée Pièces nécessaires No d’article BXT3-13 / BXT3-16: Plaque dentée (2) (pièce d'usure) 1821.048.027 BXT3-19: Plaque dentée (2) (pièce d'usure) 1821.048.031 Vis à tête plate Torx (1) 1832.039.285... -
Page 25: Montage
La plaque dentée (2) doit reposer de manière mobile dans la bascule. Remplacement du couteau Pièces nécessaires No d’article BXT3-13 / BXT3-16: Couteau (1) (pièce d'usure) 1821.209.037 BXT3-19: Couteau (1) (pièce d'usure) 1821.209.041 Vis à tête cylindrique Torx, M4 (3) 1821.027.063... -
Page 26: Dépannage
Interruption de la tension. ► Répéter le serrage. intermittent (moyen) ● Limitation de puissance ou Picto. & expirer. Contacter le service après-vente si des erreurs/numéros d’erreurs non décrits ici se produisent! S’il n’est pas possible de supprimer l’erreur avec les mesures mentionnées ci-dessus, contacter le service après-vente! 26 de 28 V 02.20 FRANÇAIS SIGNODE BXT3-13/16/19... -
Page 27: Données Techniques
Accumulateur 18 V/2.0 Ah, Li-Ion 18 V/2.0 Ah, Li-Ion 18 V/4.0 Ah, Li-Ion BOSCH BOSCH BOSCH * voir chap. 2.3, Contraintes des vibrations Suite, cf. page suivante 27 de 28 V 02.20 SIGNODE BXT3-13/16/19 FRANÇAIS... -
Page 28: Déclaration De Conformité Cee (Copie)
CH-8953 Dietikon, 03.08.2020 U. Schweizer M. Binder General Manager Director-Head of Global R&D Responsable de la publication de la documentation technique: Signode Switzerland GmbH, Silbernstrasse 14, 8953 Dietikon 1, Switzerland Fabricant Signode Switzerland GmbH Silbernstrasse 14, Postfach 8953 Dietikon 1 SWITZERLAND signode.com...
