Eaton Ellipse 375 Conditions D'utilisation

Conditions d'utilisation

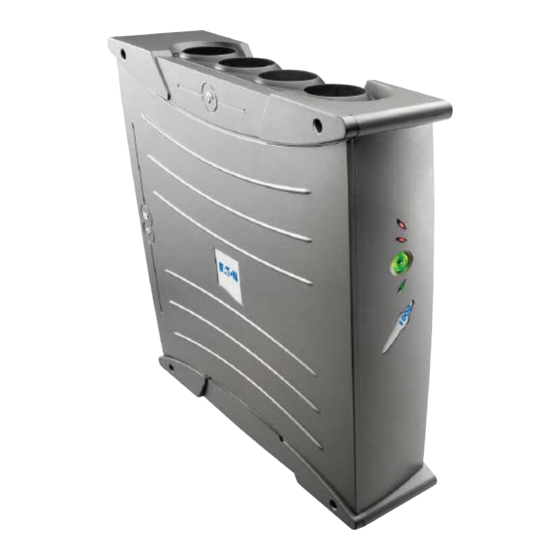

Cet appareil est une Alimentation
Sans Interruption (ASI) conçue pour
alimenter un ordinateur et ses
périphériques, à l'exclusion de tout
autre appareil électrique (éclairage,
chauffage, électroménager...).
Des appareils de TV, HI-FI, Vidéo,...
peuvent être raccordés sur les prises
filtrées 8 uniquement.
Raccordement de l'ASI
Raccorder l'ASI 1 au réseau
électrique sur une prise murale avec
terre, à l'aide du cordon 2 fourni
pour une ASI avec prises FR/DIN ou
avec le cordon d'alimentation de votre
ordinateur pour une ASI avec prises
IEC/UNIVERSEL (voir figure A).
Connecter les prises des appareils
critiques (ordinateur, écran,
modem...) sur les prises secourues
par la batterie 9 et protégées
contre les surtensions (voir figure B),
en ne dépassant pas le courant
indiqué en Ampères.
Les autres appareils (imprimante,
scanner, fax...) peuvent être
branchés sur les prises filtrées et
protégées contre les surtensions 8
(voir figure B); les prises filtrées ne
sont pas secourues en cas de
coupure de courant.
Liaison Modem Internet / réseau
facultative : la ligne modem ou
réseau Ethernet peut être protégée
contre les surtensions en la
raccordant via l'ASI. Pour celà, relier
d'une part la prise murale à l'ASI avec
le cordon de l'appareil à protéger, et
d'autre part l'ASI à cet appareil à
l'aide d'un cordon identique, comme
indiqué figure C (cordon 3 non
fourni).
Liaison COM facultative : les
appareils disposant de prises de
communication (COM) peuvent être
raccordés à l'ordinateur via le cordon
spécifique USB ou série 6 fourni.
Les logiciels disponibles sur le CD-
Rom 7 (ou téléchargeables sur le
site web www.mgeups.com) peuvent
être installés afin de contrôler l'ASI et
l'alimentation électrique de
l'ordinateur (voir figures D et F).
Suivre la procédure affichée.
Procéder également à
l'enregistrement de la carte de
garantie sur le site web
www.mgeups.com (voir figure G).
8 - 3400774700/AB
Utilisation
8 : prises filtrées.
9 : prises secourues par batterie.
10 : Voyant allumé, protection anti-
surtensions active sur toutes les
prises.
11 : Voyant allumé, défaut de l'ASI.
12 : Voyant allumé, surcharge en
sortie des prises secourues.
13 : Bouton de mise en service ou
d'arrêt des prises secourues.
14 : Disjoncteur de protection.
M G
E
U P S
S Y S
T E M
S
Ellipse 375 / 600 / 750
M G
E
U P S
S Y S
T E M
S
Ellipse 1000 / 1500
M G
E
U P S
S Y S
T E M
S
Charge batterie : l'ASI charge sa
batterie dès qu'elle est connectée au
réseau électrique quel que soit l'état
du bouton 13 . A la première
utilisation, la batterie ne donne sa
pleine autonomie qu'après une
recharge de 8 heures. Pour conserver
la meilleure autonomie, il est conseillé
de laisser l'ASI branchée en
permanence sur le réseau électrique.
Mise en marche de l'ASI : appuyer
sur le bouton 13 plus de 0,5
seconde.
Prises filtrées 8 non secourues :
les appareils raccordés sur ces prises
sont alimentés dès que le câble
d'entrée 2 est branché sur une
prise murale. Le bouton 13 ne les
commande pas.
Prises secourues 9 : les
appareils raccordés sur ces prises
sont alimentés dès que le bouton 13
est enfoncé (position marche) et
allumé en vert (voir figure E). Ces
prises peuvent être mises en marche
même si l'ASI n'est pas connectée au
réseau électrique (bouton 13
clignotant).
Perturbation du réseau
électrique : si la tension de ce
réseau est mauvaise ou absente,
l'ASI continue à fonctionner sur
12
batterie : le bouton 13 clignote en
11
vert. En mode normal, l'alarme
13
sonore émet un signal toutes les 10
secondes, puis toutes les 3 secondes
10
lorsque la fin d'autonomie batterie
approche. En mode silence (voir §
ajustements), l'alarme sonore émet
un bip au passage sur batterie.
Si la durée de la coupure du réseau
électrique dépasse l'autonomie
batterie, l'ASI s'arrête puis redémarre
automatiquement au retour du réseau
électrique. Après décharge complète,
quelques heures sont nécessaires
pour restaurer l'autonomie complète.
Par souci d'économie d'énergie, le
9
bouton 13 peut être utilisé pour
couper l'alimentation électrique des
8
appareils raccordés sur les prises
secourues.
14
Protection contre les
surtensions : toutes les prises,
secourues ou non, en bénéficient
quel que soit l'état du bouton 13 .
Arrêt des prises secourues 9 :
8
appuyer plus de 2 secondes sur le
bouton 13 .
Rebut et sécurité batterie
Attention : la durée de vie de la
batterie décroît de moitié tous les
9
10°C au-dessus de 25°C.
Les éléments batterie ne peuvent
être remplacés que par du
14
personnel qualifié (risque
d'électrocution) et par des éléments
autorisés par MGE UPS SYSTEMS
afin de garantir le bon fonctionnement
de l'appareil.
Le rebut de la batterie doît être
réalisé conformément à la législation
en vigueur. Pour extraire les éléments
batterie, arrêter l'appareil (bouton 13
éteint), débrancher le cordon
d'alimentation, et procéder comme
suit : voir "Battery change" page 4.
Attention : lors du raccordement
des éléments batterie, une
inversion des polarités + (rouge) et
- (noir) provoque la destruction de
l'appareil.
