3 Eléments de commande et d'affichage
3.1
Ecran

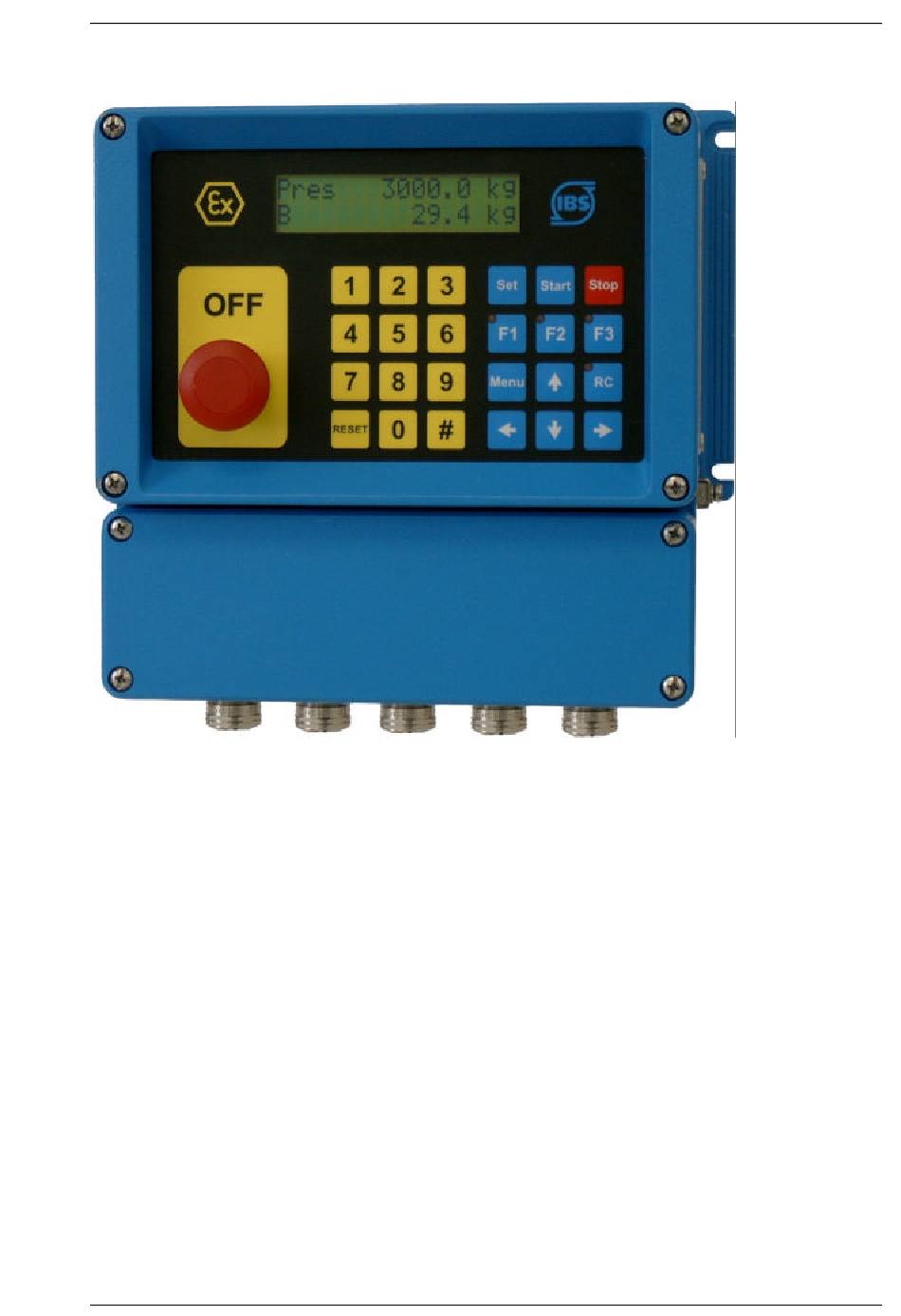

L'écran à cristaux liquides présente deux lignes de textes comportant 16 caractè-
res chacune . La hauteur des caractères est de 10 mm environ.
La ligne supérieure affiche la présélection. La ligne inférieure affiche la quantité
dosée actuelle. Avec la touche [#], il est possible de commuter entre débit, totalisa-
teur ou régulateur de débit (uniquement lorsque ce dernier est actif). Le contraste
de l'écran peut être réglé par pressions répétées sur les touches [×] et [Ø].
3.2
Diodes lumineuses
Les diodes lumineuses dans les touches de fonction F1 à F13 peuvent indiquer
différents états de service. La diode lumineuse RC indique que des données de
l'interface peuvent être lues et enregistrées.
3.3
Clavier
Le Batching Master possède 24 touches à faible course.
Dans cette notice d'utilisation, les touches seront indiquées entre crochets. Lors-
que p. ex. le chiffre 15 doit être saisi, on lira dans la notice [15]. Pour touche
« Set », on lira [Set].
