Pompa
D5740

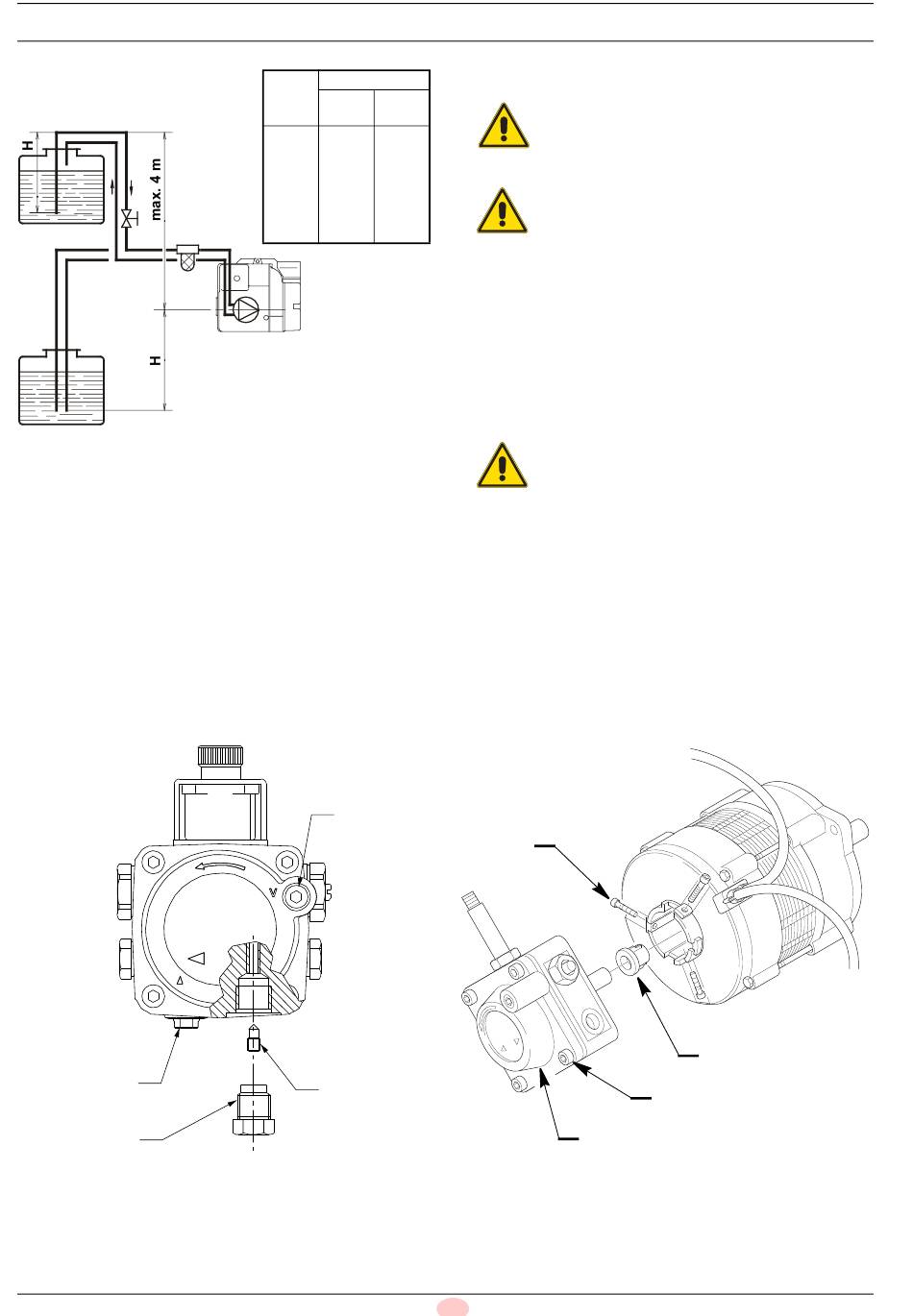

Legenda (Fig. 2, Fig. 3 e Fig. 4)
H - Dislivello
ø i - Diametro interno del tubo
L - Max. lunghezza del tubo di aspirazione
FUNZIONAMENTO
La pompa (Fig. 5) è predisposta per funzionamento bitubo esclu-
sa la pompa cod. 20034559.
Per il funzionamento monotubo è necessario:
 svitare il tappo 2), togliere la vite di by-pass 3) (installata) e
riavvitare il tappo in acciaio 2) coppia di serraggio di 15 Nm
± 1 Nm.
 Regolare la pressione della pompa come descritto nel
manuale del bruciatore.
1
2
Legenda (Fig. 5)
1 Tappo
2 Tappo
3 Vite by-pass
4 Attacco vacuometro
1932
L metri
H
øi øi
metri
8 mm 10 mm
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
Fig. 4
4
3
D9710
Fig. 5
2
INSTALLAZIONE
Tutte le operazioni di installazione e smontag-
gio devono assolutamente essere eseguite
con rete elettrica staccata.
PERICOLO
Il tappo di chiusura dell'alimentazione olio (Aspi-
razione 1) (Fig. 5) è di plastica. Una volta rimosso,
si raccomanda di eliminarlo e di non riutilizzarlo in
nessun caso.
ATTENZIONE
Negli impianti monotubo, il tappo fornito sulla linea
di ritorno 2) della pompa è di acciaio.
È MOLTO IMPORTANTE che il tappo di ac-
ciaio venga utilizzato ESCLUSIVAMENTE a
tale scopo.
Per la sostituzione è necessario:
 sostituire il giunto 3) fornito a corredo;
 bloccare la pompa avvitando uniformemente le 3 viti 1)
(Fig. 6), coppia di serraggio consigliata 3 ± 0,3 Nm.
Prima di iniziare ad usare la nuova pompa RIELLO:
verificare le condizioni di pulizia della pompa
smontata per sporcamento.
ATTENZIONE
Procedere come segue:
 allentare e rimuovere le 4 viti di fissaggio 2) (Fig. 6) del
coperchio 4) e controllare le condizioni del filtro del combu-
stibile.
In presenza di segni di sporcamento sulla superficie interna
del corpo pompa, sul coperchio o sul filtro è probabile che il
serbatoio del combustibile e le relative tubazioni siano con-
taminati. Sono, quindi, necessarie azioni correttive (pulizia).
 si consiglia di usare un filtro aggiuntivo di buona qualità
(con una capacità di filtraggio di max. 15 micron) da instal-
lare sulla linea di alimentazione.
1
4
NOTA:
Le pompe contaminate o danneggiate non rientrano nelle
condizioni di garanzia RIELLO!
I
3
2
D9530
Fig. 6
