SPÉCIFICATIONS TECHNIQUES
Alimentation
Fréquence de fonctionnement
Consommation de courant
Sortie
Tension max. – Contact de relais
Courant max. – Contacts de relais
PRÉCAUTIONS
‰ Mettez hors tension le circuit alimentant l'embase du connecteur avant d'effectuer le câblage.
!
‰ Maintenez un environnement propre et sécurisé lorsque vous travaillez dans des endroits publics.
‰ Prêtez en tout temps attention à la circulation des piétons à proximité de la porte.
‰ Interrompez toujours le passage de piétons par la porte lorsque vous réalisez des tests
susceptibles d'entraîner des activations inattendues de la porte.
CAUTION
‰ Avant la mise sous tension, vérifiez toujours la position de tout le câblage pour vous assurer que
les pièces mobiles de la porte n'accrochent pas de fils, car cela pourrait causer des dommages
matériels.
‰ Assurez-vous que tout est conforme aux normes de sécurité en vigueur (c'est-à-dire : ANSI
A156.10) une fois l'installation terminée.
‰ N'essayez PAS de réparer des composants internes. Toutes les réparations et/ou tous les
remplacements de composant doivent être effectués par BEA, Inc. Le démontage ou la
réparation non autorisés peuvent :
75.5079.10 LO21P 20221219

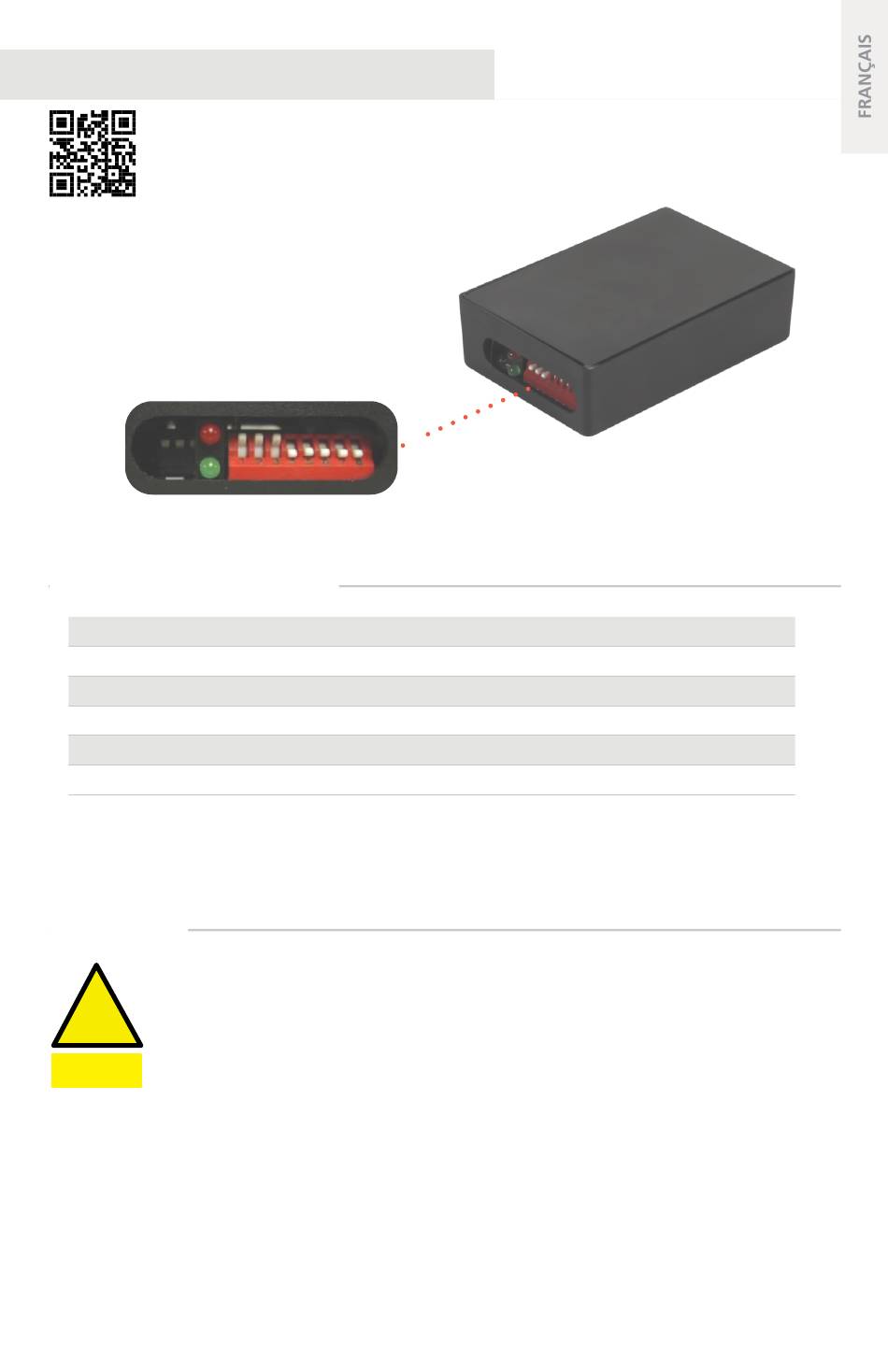

DEL rouge
Commutateurs DIP
DEL verte
12 à 24 VCA/VCC
4 MHz (microprocesseur)
10 mA à l'arrêt, 50 mA max.
Relais unipolaire
60 VCC, 120 VCA
2A CC, 0,5 A CA
Les spécifications techniques sont susceptibles de changer sans préavis.
Toutes les valeurs sont mesurées dans des conditions spécifiques.
1. mettre en danger la sécurité personnelle et entraîner l'exposition à un risque de choc
électrique;
2. compromettre le fonctionnement sécuritaire et fiable du produit, et entraîner l'annulation
de la garantie.
LO21P
Relais de blocage
Page 1 sur 8
