BEA LO21 Mode D'emploi

Consultez le site Web pour
connaître les autres langues
de ce document.

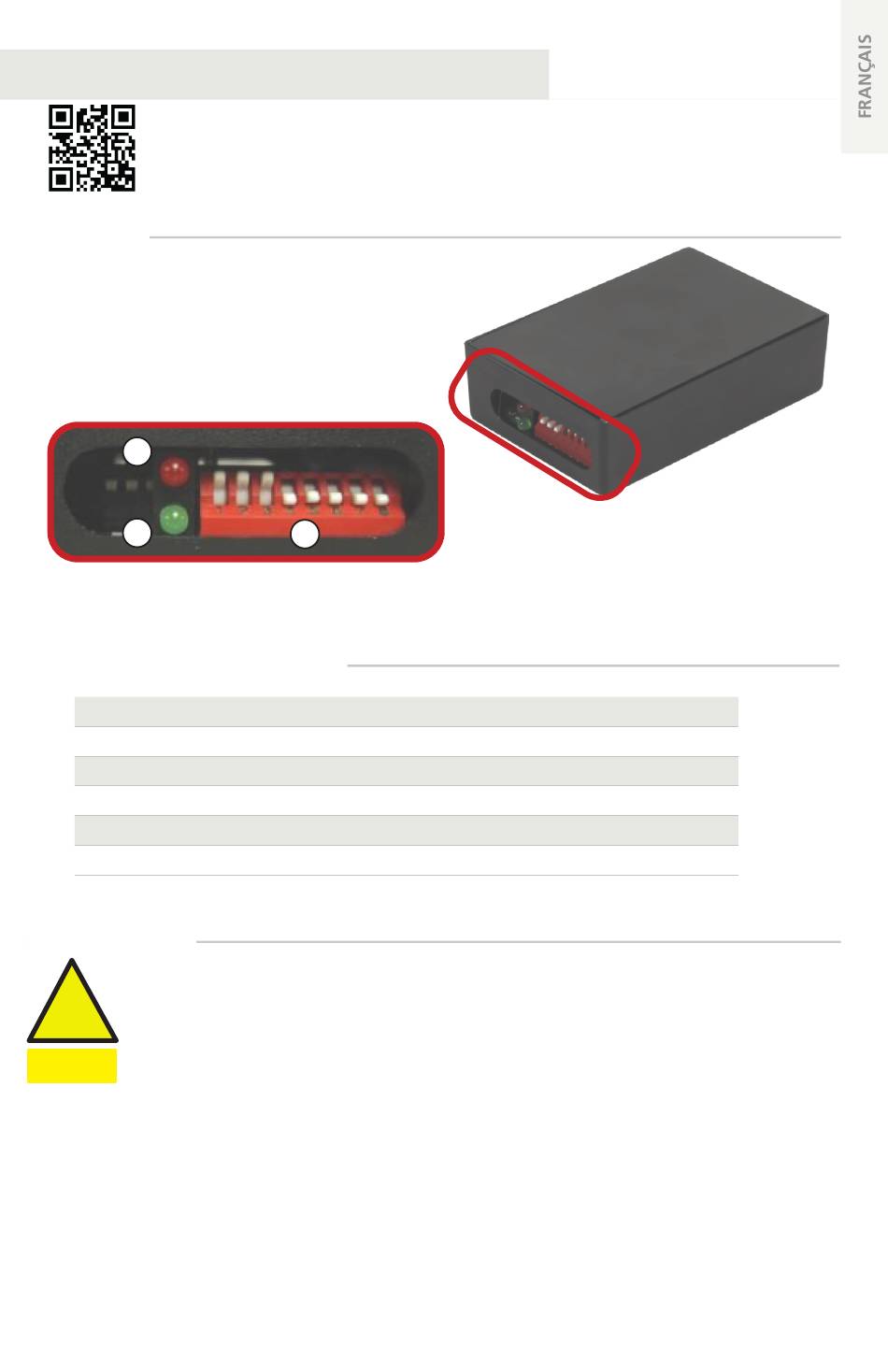

DESCRIPTION
1. Voyant DEL rouge
2. Voyant DEL vert
3. Commutateurs DIP
1
2
CARACTÉRISTIQUES TECHNIQUES
Alimentation :
Fréquence de fonctionnement :
Consommation d'énergie :
Sortie :
Tension max. (contact de relais) :
Courant max. (les 2 contacts de relais) :
Toutes les valeurs sont mesurées dans des conditions spécifiques.
MISES EN GARDE
‰ Coupez l'alimentation du linteau avant d'effectuer un câblage, quel qu'il soit.
!
‰ Le système de commande de la porte et le profil de recouvrement de l'adaptateur doivent être correctement
mis à la terre.
‰ Maintenez un environnement propre et sécurisé lorsque vous travaillez dans des endroits publics.
‰ Soyez toujours conscient des piétons qui passent près de la porte.
Arrêtez toujours toute la circulation piétonne par l'ouverture de la porte lorsque vous effectuez des tests qui
‰
PRÉCAUTION
peuvent entraîner des activations inattendues de la porte.
‰ DES (décharge électrostatique) : Les cartes de circuit imprimé sont vulnérables aux dommages causés
par des décharges électrostatiques. Avant de manipuler une carte, assurez-vous de dissiper la décharge
électrostatique de votre corps.
‰ Vérifiez toujours la position de tout le câblage avant de mettre sous tension afin de vous assurer que les
pièces en mouvement de la porte n'accrochent pas de fils, ce qui pourrait causer des dommages matériels.
‰ Assurez-vous que tout est conforme aux normes de sécurité applicables (c.-à-d., ANSI A156.10) une fois
l'installation terminée.
NE tentez PAS une réparation des composants internes. Toutes les réparations et/ou tous les remplacements
‰
des composants doivent être effectués par BEA, Inc. Le démontage ou la réparation non autorisés peuvent :
1. mettre en danger votre sécurité personnelle et vous exposer à un risque de décharge électrique;
2. affecter négativement les performances sûres et fiables du produit, ce qui entraîne l'annulation de la garantie.
‰ Faites toujours un test de bon fonctionnement de l'installation avant de quitter les lieux.
‰ Seul le personnel formé et qualifié peut installer et configurer le détecteur.
75.0061.08 LO21 20210414 75.0061.08 LO21 20210414
3
12 – 24 V CA/15 – 24 V CC
4 MHz (microprocesseur)
10 mA au repos (50 mA max.)
2 x relais unipolaires à une direction
60 V CC, 120 V CA
2 A CC, 0,5 A CA
Les spécifications sont modifiables sans préavis.
Relais de blocage pour portes battantes
avec détecteurs aériens de présence
ANSI/BHMA 156.10-2005 requiert l'utilisation d'un
détecteur ou d'un faisceau photographique sur le
côté battant de la porte lors de l'utilisation d'un
détecteur de sécurité monté au-dessus de la porte
(p. ex., Bodyguard ou DK12). Pour de plus amples
informations, reportez-vous à la norme ANSI 156.10.
LO21
(version américaine)
Page 1 of 4 Page 1 of 4
