Page 1
Deutsch English Nederlands Français Español Português Italiano Polski Česky Slovenčina Magyar Slovenščina Hrvatski Srpski Български Română TE 70-ATC/AVR Ελληνικά...
Page 5

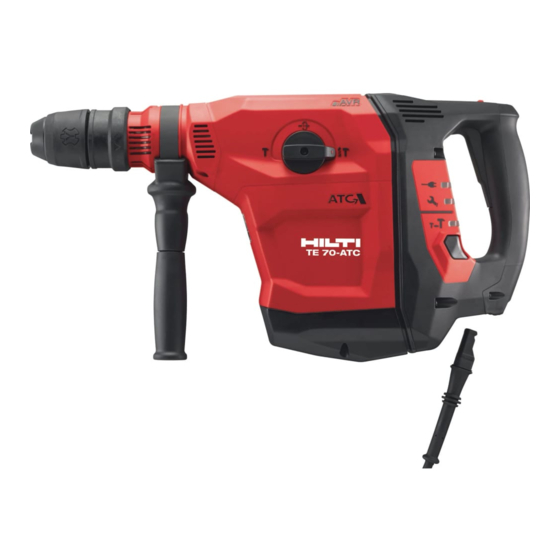

TE 70-ATC/AVR Original-Bedienungsanleitung ........
Page 7
Original-Bedienungsanleitung Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 8
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
Page 9
▶ Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. ▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Page 10
▶ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Gerät benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. ▶...
Page 11
▶ Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann zu Schnittverletzungen und Verbrennungen führen. ▶ Verwenden Sie einen Augenschutz. Absplitterndes Material kann Körper und Augen verletzen. ▶ Klären Sie vor Arbeitsbeginn die Gefahrenklasse des beim Arbeiten entstehenden Staubguts ab. Ver- wenden Sie einen Baustaubsauger mit einer offiziell zugelassenen Schutzklassifizierung, die Ihren lokalen Staubschutzbestimmungen entspricht.
Page 12
Serviceanzeige blinkt. Lassen Sie den Kombihammer vom Hilti Service reparieren. Lieferumfang Kombihammer, Seitenhandgriff, Bedienungsanleitung. Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Technische Daten Kombihammer Bemessungsspannung, Bemessungsstrom, Frequenz und Bemessungsaufnahme entnehmen Sie bitte ihrem länderspezifischen Typenschild.
Page 13
Geräuschinformation und Schwingungswerte nach EN 60745 Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein- ander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die ange- gebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges.
Page 14
1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein. ▶ Verwenden Sie nur Originalfett von Hilti . Ein falsches Fett kann Schäden am Produkt verursachen. 2. Stecken Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme und lassen Sie es einrasten.
Page 15
Lassen Sie sich die Arbeiten in vollem Umfang von der Bauleitung genehmigen! 5.2.1 Bohren ohne Schlag Das Bohren ohne Schlag ist mit Werkzeugen mit speziellem Einsteckende möglich. Aus dem Hilti Werkzeugprogramm sind solche Werkzeuge verfügbar. Mit der Schnellspannaufnahme können zum Beispiel Holzbohrer oder Stahlbohrer mit Zylinderschaft eingespannt und ohne Schlag gebohrt werden.
Page 16
▶ Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro- ckenen Tuch. ▶ Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett. ▶ Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
Page 17
Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll! RoHS (Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe)
Page 18
DANGER DANGER ! ▶ Draws attention to imminent danger that will lead to serious personal injury or fatality. WARNING WARNING ! ▶ Draws attention to a potential threat of danger that can lead to serious injury or fatality. CAUTION CAUTION ! ▶...
Page 19
The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Combihammer TE 70ATC⁄AVR...
Page 20
Personal safety ▶ Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury. ▶...
Page 21
Safety instructions when using long drill bits with rotary hammers ▶ Always start drilling at low speed and with the bit tip in contact with the workpiece. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in personal injury.
Page 22
Undercut anchors The product is suitable for setting undercut anchors. Use only suitable setting tools. Detailed information on this topic can be obtained at your local Hilti Center. Possible misuse •...
Page 23
Service indicator flashes. Have the combihammer repaired by Hilti Service. Items supplied Combihammer, side handle, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Technical data Combihammer For details of the rated voltage, current, frequency and input power, please refer to the power tool’s...
Page 24
1. Lightly grease the connection end of the accessory tool. ▶ Use only genuine Hilti grease. Using the wrong grease can result in damage to the product. 2. Push the accessory tool into the chuck as far as it will go (until it engages).
Page 25
Removing the accessory tool ▶ Pull the chuck back as far as it will go and remove the accessory tool. Use only genuine Hilti grease. The use of unsuitable grease can cause damage to the product. 5.1.8 Setting the power level Power can be set only when the tool is switched on and ready for use.
Page 26
▶ Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. ▶ Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease. ▶ It is essential that the dust shield is replaced if the sealing lip is damaged.
Page 27
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 28
There is a link to the RoHS table, in the form of a QR code, at the end of this document. Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Originele handleiding...
Page 29
Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de geldende voorschriften en normen. Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2244431 Nederlands *2244431*...
Page 30
Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn. Wanneer de volgende aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en voorschriften goed.
Page 31
▶ Wanneer stofafzuig- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging kan de gevaren door stof beperken. ▶ Waak voor een foutief gevoel van veiligheid, negeer de veiligheidsregels voor elektrisch gereed- schap niet, ook niet als u na veelvuldig gebruik met het elektrisch gereedschap vertrouwd bent.
Page 32
Aanvullende veiligheidsvoorschriften boorhamer Veiligheid van personen ▶ Gebruik het product alleen in een technisch optimale staat. ▶ Nooit aanpassingen of veranderingen aan het apparaat uitvoeren. ▶ Gebruik de extra handgrepen die bij de levering van het apparaat zijn inbegrepen. Verlies van controle kan tot lichamelijk letsel leiden.
Page 33
Zelfachterinsnijdende ankers Het product is geschikt voor het indrijven van zelfachterinsnijdende ankers. Alleen geschikte insteekgereed- schappen gebruiken! Uitgebreide informatie hierover krijgt u in uw Hilti Center. Mogelijk onjuist gebruik • Dit product is niet geschikt voor de bewerking van gezondheidsbedreigende stoffen.
Page 34
Laat de combihamer door de Hilti Service repare- ren. Standaard leveringsomvang Combihamer, zijhandgreep, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group Technische gegevens Combihamer Nominale spanning, nominale stroom, frequentie en nominaal opgenomen vermogen zijn te vinden op het landsspecifieke typeplaatje.
Page 35
Totale trillingswaarden Trillingsemissiewaarde boorhameren in beton (a 8,3 m/s² h,HD Trillingsemissiewaarde beitelen (a 8 m/s² h,Cheq Onzekerheid (K) 1,5 m/s² Bediening Werkvoorbereiding ATTENTIE Gevaar voor letsel! Onbedoeld in werking treden van het product. ▶ Maak het netsnoer los, alvorens apparaatinstellingen uit te voeren of toebehoren te wisselen. De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
Page 36
▶ Het product is klaar voor gebruik. 5.1.7 Gereedschap verwijderen ▶ Trek de gereedschapsvergrendeling tot de aanslag terug en verwijder het inzetgereedschap. Gebruik alleen origineel vet van Hilti. Het gebruik van een niet-geschikt vet kan schade aan het product veroorzaken. 5.1.8 Vermogen instellen Het instellen van het vermogen is alleen mogelijk als het apparaat ingeschakeld is.
Page 37
Reinigen van de stofkap ▶ Reinig de stofkap bij de gereedschapopname regelmatig met een schone, droge doek. ▶ Wrijf de afdichtingslip voorzichtig schoon en vet deze weer licht in met Hilti vet. ▶ Vervang de stofkap beslist als de afdichtingslip beschadigd is.
Page 38
Product schakelt bij vastzit- De elektronische veiligheidsinrich- ▶ Maak de boor los. tende boor uit. ting is geactiveerd, om verder in- klemmen te voorkomen. Service-indicatie knippert. Schade aan het product. ▶ Laat het product door de Hilti Service repareren. Nederlands 2244431 *2244431*...
Page 39
Recycling Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.
Page 40
1.2.2 Symboles dans la documentation Les symboles suivants sont utilisés dans la présente documentation : Lire le mode d'emploi avant d'utiliser l'appareil Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères 1.2.3 Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations :...
Page 41
Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Page 42
de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité...
Page 43
▶ Bien caler l'outil électroportatif avant toute utilisation. Cet outil électroportatif génère un couple de rotation élevé. Si l'outil électroportatif n'est pas suffisamment calé lors de son fonctionnement, cela peut entraîner la perte de contrôle de l'appareil et un risque de blessures. ▶...
Page 44
Ancre d'étalonnage Le produit est conçu pour le montage d'ancres d'étalonnage. Utiliser uniquement des outils de pose appropriés ! Vous trouverez de plus amples informations à ce sujet auprès de votre Centre Hilti. Mauvaise utilisation possible • Ce produit ne convient pas pour travailler des matériaux dangereux pour la santé.
Page 45
Faire réparer le perforateur-burineur par le S.A.V. Hilti. Éléments livrés Perforateur-burineur, poignée latérale, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Caractéristiques techniques Perforateur-burineur Les données de tension nominale, courant nominal, fréquence et consommation nominale figurent sur la plaque signalétique spécifique au pays.
Page 46
Valeurs totales des vibrations Valeur d'émission des vibrations – Forage avec percussion dans le béton 8,3 m/s² h,HD Valeur d'émission des vibrations – Burinage (a 8 m/s² h,Cheq Incertitude (K) 1,5 m/s² Utilisation Préparatifs ATTENTION Risque de blessures ! Mise en marche inopinée du produit. ▶...
Page 47
Hilti d'origine. 1. Graisser légèrement l'emmanchement de l'outil amovible. ▶ Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadéquate peut provoquer des dommages sur le produit. 2. Emmancher l’outil amovible à fond dans le porte-outil jusqu'à ce qu'il s'encliquette.
Page 48
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Nettoyage de la protection anti-poussière ▶...
Page 49
Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Guide de dépannage Défaillance Causes possibles...
Page 50
Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Manual de instrucciones original Información sobre la documentación...
Page 51
1.2.2 Símbolos en la documentación En esta documentación se utilizan los siguientes símbolos: Leer el manual de instrucciones antes del uso Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los desperdicios domésticos 1.2.3 Símbolos en las figuras En las figuras se utilizan los siguientes símbolos:...
Page 52
Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
Page 53
▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos.
Page 54
▶ Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones. ▶ Apoye bien la herramienta eléctrica antes de su utilización. Esta herramienta eléctrica produce un par de giro elevado. Si la herramienta eléctrica no se apoya bien durante el funcionamiento, se puede producir una pérdida del control y provocar lesiones.
Page 55
Anclaje por socavado El producto es adecuado para fijar anclajes por socavado. Utilice exclusivamente útiles de inserción apropiados. Encontrará información detallada al respecto en su Centro Hilti. Posibles usos indebidos • Este producto no está indicado para el tratamiento de materiales nocivos para la salud.
Page 56
Encargue la reparación del martillo combinado al Servicio Técnico de Hilti. Suministro Martillo combinado, empuñadura lateral, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Datos técnicos Martillo combinado La tensión nominal, la intensidad nominal, la frecuencia y la potencia nominal figuran en la placa de...
Page 57
Valores de vibración totales Valores de emisión de vibraciones al taladrar con martillo perforador en 8,3 m/s² hormigón (a h,HD Valores de emisión de vibraciones al cincelar (a 8 m/s² h,Cheq Incertidumbre (K) 1,5 m/s² Manejo Preparación del trabajo PRECAUCIÓN Riesgo de lesiones.
Page 58
Hilti. 1. Engrase ligeramente el extremo de inserción del útil. ▶ Utilice únicamente grasa original de Hilti. Una grasa inadecuada puede provocar daños en el producto. 2. Encaje el útil de inserción en el portaútiles introduciéndolo hasta el tope.
Page 59
▶ Limpie regularmente la tapa de protección contra el polvo del portaútiles con un paño limpio y seco. ▶ Limpie con cuidado la falda de obturación y vuelva a lubricarla ligeramente con grasa Hilti. ▶ Sustituya la tapa de protección contra el polvo de inmediato si la falda de obturación está dañada.
Page 60
Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Localización de averías Anomalía Posible causa Solución El producto no se pone en Interrumpido el suministro de ▶...
Page 61
Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 62
CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais. 1.2.2 Símbolos na documentação Nesta documentação são utilizados os seguintes símbolos: Leia o manual de instruções antes da utilização Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico 1.2.3...
Page 63
Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
Page 64
▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Page 65
▶ Segure a ferramenta pelas áreas isoladas dos punhos, quando executar trabalhos onde o acessório pode encontrar cabos eléctricos encobertos ou o próprio cabo de rede. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico.
Page 66
Ancoragem para fundo alargado O produto é adequado para a aplicação de ancoragens para fundo alargado. Utilizar apenas utensílios de assentamento adequados! Para o efeito, poderá obter informações detalhadas no seu Centro de Assistência Hilti. Possível uso incorrecto • Este produto não é adequado para trabalhar materiais nocivos para a saúde.
Page 67
Mande reparar o martelo combinado pelo Centro de Assistência Técnica Hilti. Incluído no fornecimento Martelo combinado, punho auxiliar, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Características técnicas Martelo combinado Consulte a tensão nominal, corrente nominal, frequência e potência nominal na sua placa de...
Page 68
Valor total das vibrações Valor da emissão de vibração para martelar com perfuração em betão 8,3 m/s² h,HD Valor da emissão de vibração para cinzelar (a 8 m/s² h,Cheq Incerteza (K) 1,5 m/s² Utilização Preparação do local de trabalho CUIDADO Risco de ferimentos! Arranque inadvertido do produto.
Page 69
Hilti. 1. Lubrifique ligeiramente o encabadouro do acessório. ▶ Utilize apenas massa lubrificante original da Hilti. Uma massa lubrificante errada pode provocar danos no produto. 2. Encaixe o acessório até ao encosto no mandril e deixe-o engatar.
Page 70
▶ Limpe periodicamente a capa protectora contra pó no porta-ferramentas com um pano limpo e seco. ▶ Limpe o vedante e unte-o com uma leve camada de massa Hilti. ▶ Substitua impreterivelmente a capa protectora contra pó se o vedante estiver danificado.
Page 71
Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Localização de avarias Avaria Causa possível Solução O produto não arranca.
Page 72
As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
Page 73
1.2.2 Simboli nella documentazione Nella presente documentazione vengono utilizzati i seguenti simboli: Prima dell'utilizzo leggere il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare gli attrezzi elettrici e le batterie tra i rifiuti domestici 1.2.3 Simboli nelle figure Vengono utilizzati i seguenti simboli nelle figure:...
Page 74
L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Page 75
▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶...
Page 76
▶ Se si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il cavo di alimentazione dell'attrezzo, afferrare l'attrezzo dalle superfici di impugnatura isolate. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e causare così...
Page 77
Ancoranti sottosquadro Il prodotto è adatto per l'applicazione di ancoranti sottosquadro. Utilizzare solamente utensili di inserimento adeguati! Potrete ricevere informazioni dettagliate in merito presso il vostro Centro Riparazioni Hilti di fiducia. Possibile utilizzo non conforme • Questo prodotto non è destinato alla lavorazione di materiali nocivi per la salute.
Page 78
Fare riparare il martello combinato dal Centro Ripa- razioni Hilti. Dotazione Martello combinato, impugnatura laterale, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group Dati tecnici Martello combinato Tensione nominale, corrente nominale, frequenza e assorbimento di potenza nominale vanno desunti dalla targhetta specifica del proprio Paese.
Page 79
L'uso di un grasso non adatto può danneggiare il prodotto. Utilizzare solamente grasso originale Hilti. 1. Ingrassare leggermente il codolo dell'utensile. ▶ Utilizzare solamente grasso originale Hilti. Un grasso non corretto può danneggiare il prodotto. 2. Inserire l'utensile fino a battuta nel porta-utensile e farlo scattare in posizione. 2244431...
Page 80
▶ Il prodotto è pronto all'uso. 5.1.7 Rimozione dell'utensile ▶ Tirare indietro il dispositivo di blocco utensili fino a battuta ed estrarre l'utensile. Utilizzare solamente grasso originale Hilti. L'uso di un grasso non adatto può danneggiare il prodotto. 5.1.8 Regolazione della potenza L'impostazione della potenza può...
Page 81
▶ Pulire regolarmente la protezione antipolvere sul porta-utensile con un panno pulito e asciutto. ▶ Strofinare delicatamente il bordo di tenuta per pulirlo, quindi ingrassarlo leggermente con grasso Hilti. ▶ Sostituire assolutamente la protezione antipolvere quando il bordo di tenuta è danneggiato.
Page 82
L'indicatore di servizio lam- Danni al prodotto. ▶ Fare riparare il prodotto da un peggia. Centro Riparazioni Hilti. L'indicatore di servizio si illu- Spazzole consumate. ▶ Far controllare da un elettricista mina. specializzato e fare sostituire, se necessario.
Page 83
Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 84
Obchodzenie się z surowcami wtórnymi Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych 1.2.3 Symbole na rysunkach Na rysunkach zastosowano następujące symbole: Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji Liczby te oznaczają kolejność kroków roboczych na rysunku i mogą odbiegać od kroków robo- czych opisanych w tekście Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą...
Page 85
Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Page 86
▶ Przed włączeniem elektronarzędzia usunąć narzędzia nastawcze oraz klucze. Narzędzia lub klucze, które znajdują się w ruchomych częściach urządzenia, mogą prowadzić do obrażeń ciała. ▶ Unikać niewygodnej pozycji ciała. Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę. Dzięki temu możliwa jest lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. ▶...
Page 87
Wskazówki bezpieczeństwa podczas prac z długimi wiertłami ▶ Wiercenie należy zawsze zaczynać na niższej prędkości obrotowej i dopiero w momencie, gdy wiertło styka się już z obrabianym elementem. Przy wyższych prędkościach obrotowych wiertło może się lekko wyginać, jeżeli obraca się poza obrabianym elementem i może prowadzić do obrażeń ciała. ▶...
Page 88
Kotwa samopodcinająca Produkt nadaje się do mocowania kotew samopodcinających. Stosować wyłącznie odpowiednie narzędzia do osadzania! Więcej informacji na ten temat można uzyskać w centrum Hilti. Możliwe nieprawidłowości w eksploatacji • Ten produkt nie nadaje się do obróbki materiałów szkodliwych dla zdrowia.
Page 89
Wskaźnik serwisowy miga. Oddać młot kombi do naprawy w serwisie Hilti. Zakres dostawy Młot kombi, uchwyt boczny, instrukcja obsługi. Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group Dane techniczne Młot kombi Napięcie znamionowe, prąd znamionowy, częstotliwość i znamionowy pobór mocy zamieszczono na tabliczce znamionowej zgodnej z wymaganiami przepisów krajowych.
Page 90
Mocowanie narzędzia Zastosowanie nieodpowiedniego smaru może prowadzić do uszkodzenia produktu. Należy stosować wyłącznie oryginalny smar firmy Hilti. 1. Lekko nasmarować końcówkę mocującą narzędzia roboczego. ▶ Należy stosować wyłącznie oryginalny smar firmy Hilti. Nieodpowiedni smar może prowadzić do uszkodzenia produktu. Polski 2244431...
Page 91
5.2.1 Wiercenie bez udaru Wiercenie bez udaru możliwe jest z zastosowaniem osprzętu ze specjalnym uchwytem wiertła. Hilti oferuje taki osprzęt. Dzięki zastosowaniu szybkozaciskowego uchwytu wiertarskiego możliwe jest np. zamocowanie wiertła do drewna lub do stali z chwytem cylindrycznym oraz wiercenie bez udaru.
Page 92
Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie. W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group. Czyszczenie pierścienia przeciwpyłowego ▶...
Page 93
Zblokowane szczotki węglowe. ▶ Przekazać wykwalifikowanemu się. elektrykowi do sprawdzenia i ewentualnej naprawy. Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti 2244431 Polski *2244431*...
Page 94
Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu- nalnymi! Dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania substancji nie- bezpiecznych) Pod poniższym linkiem znajduje się tabela substancji niebezpiecznych: qr.hilti.com/r6851673.
Page 95
Elektrické nářadí a akumulátory nevyhazujte do směsného odpadu. 1.2.3 Symboly na obrázcích Na obrázcích jsou použity následující symboly: Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu. Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu. Čísla pozic jsou uvedená...
Page 96
Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 97
▶ Nenechte se ukolébat falešným pocitem bezpečí a nepřekračujte bezpečnostní pravidla pro elektrické nářadí, i když jste po mnohonásobném použití s elektrickým nářadím dobře seznámeni. Nepozorné jednání může ve zlomcích sekundy způsobit těžká zranění. Použití elektrického nářadí a péče o něj ▶...
Page 98
▶ Nedotýkejte se rotujících dílů – nebezpečí poranění! ▶ Při používání nářadí používejte vhodné ochranné brýle, ochrannou helmu, chrániče sluchu, ochranné rukavice a lehký respirátor. ▶ Také při výměně nástrojů noste ochranné rukavice. Při dotknutí nástroje může dojít k řeznému poranění a popálení.
Page 99
Nechte kombinované kladivo opravit v servisu Hilti. Obsah dodávky Kombinované kladivo, postranní rukojeť, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Technické údaje Kombinované kladivo Jmenovité napětí, jmenovitý proud, frekvenci a jmenovitý příkon najdete na typovém štítku určeném pro vaši zemi.
Page 100
působení. Uvedené údaje reprezentují hlavní použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se údaje mohou lišit. Působení během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad působení je nutné zohlednit také dobu, kdy je nářadí vypnuté nebo kdy sice běží, ale nepoužívá...
Page 101
▶ Stiskněte aretaci ovládacího spínače. 5.1.6 Nasazení nástroje Použití nevhodného tuku může způsobit poškození výrobku. Používejte pouze originální tuk Hilti. 1. Mírně namažte upínací stopku nástroje. ▶ Používejte pouze originální tuk Hilti. Nesprávný tuk může způsobit poškození výrobku. 2. Zasuňte nástroj až nadoraz do upínání nástroje a nechte ho zaskočit.
Page 102
Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
Page 103
Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. 2244431 Česky...
Page 104
Pod následujícím odkazem najdete tabulku s nebezpečnými látkami: qr.hilti.com/r6851673. Odkaz na tabulku RoHS najdete na konci této dokumentace jako QR kód. Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. Originálny návod na obsluhu Údaje k dokumentácii O tejto dokumentácii...
Page 105
Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2244431 Slovenčina...
Page 106
Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia. Nedbalosť pri dodržiavaní uvedených pokynov a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia. Všetky bezpečnostné...
Page 107
▶ Neuspokojte sa pocitom falošnej bezpečnosti a nekonajte v rozpore s bezpečnostnými pravidlami pre elektrické náradie, aj keď máte dostatok skúseností s používaním elektrického náradia. Nedbalé konanie sa môže v zlomkoch sekundy zmeniť na ťažký úraz. Používanie a starostlivosť o elektrické náradie ▶...
Page 108
▶ Keď vykonávate práce, pri ktorých sa môže vkladací nástroj dostať do styku so skrytými elektrickými vedeniami, držte náradie za izolované úchopové plochy. Kontakt s elektrickým vedením pod napätím spôsobí, že aj kovové časti náradia budú pod napätím, a tým môžu viesť k úrazu elektrickým prúdom. ▶...
Page 109
▶ Náradie sa smie používať výlučne s napájaním zo siete s napätím a frekvenciou, ktoré sú uvedené na typovom štítku. Prievlakové kotvy Výrobok je určený na osadzovanie prievlakových kotiev. Používajte len vhodné osadzovacie nástroje! Podrobné informácie získate vo vašom centre Hilti. Možné chybné používanie • Tento produkt nie je vhodný na opracovávanie zdravie ohrozujúcich materiálov.
Page 110
Kombinované kladivo dajte opraviť v servisnom stredisku Hilti. Rozsah dodávky Kombinované kladivo, bočná rukoväť, návod na používanie. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group Technické údaje Kombinované kladivo Menovité napätie, menovitý prúd, frekvenciu a menovitý príkon nájdete na typovom štítku špecifickom pre danú...
Page 111
Hilti. 1. Vsúvací koniec vkladacieho nástroja mierne namažte. ▶ Používajte iba originálny tuk od firmy Hilti. Nesprávny tuk môže spôsobiť poškodenia výrobku. 2. Zasuňte vkladací nástroj až na doraz do upínania nástrojov a nechajte ho zaskočiť. 3. Potiahnutím za nástroj skontrolujte po vložení jeho bezpečné zaistenie.
Page 112
5.1.7 Vyberanie nástroja ▶ Potiahnite zaistenie nástroja až na doraz smerom dozadu a vkladací nástroj vyberte. Používajte iba originálny tuk od firmy Hilti. Použitie nevhodného tuku môže zapríčiniť poškodenia výrobku. 5.1.8 Nastavenie výkonu Nastavenie výkonu pri sekaní je možné, len ak je náradie v zapnutom stave.
Page 113
▶ Ochranný kryt proti prachu pri upínaní nástrojov pravidelne čistite čistou, suchou handrou. ▶ Tesniacu manžetu opatrne poutierajte do čista a opäť ju mierne namažte tukom značky Hilti. ▶ Ochranný kryt proti prachu bezpodmienečne vymeňte v prípade, že je tesniaca manžeta poškodená.
Page 114
Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! RoHS (smernica o obmedzení...
Page 115
Odkaz na tabuľku RoHS nájdete na konci tejto dokumentácie ako QR kód. Záruka výrobcu ▶ Ak máte akékoľvek otázky týkajúce sa záručných podmienok, obráťte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti. Eredeti használati utasítás A dokumentáció adatai A dokumentumról •...
Page 116
Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Magyar 2244431...
Page 117
Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek. Az alábbi biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet.
Page 118
▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő...
Page 119
▶ A gépet csak a fúrószárhoz képest hosszanti irányban nyomja a munkadarabhoz, de soha ne túlzott mértékben. A fúrószár meghajolhat, ami a fúrószár töréséhez vagy a szerszám feletti felügyelet elvesztéséhez vezethet, és sérülést okozhat. Kiegészítő biztonsági tudnivalók fúrókalapácshoz Személyi biztonsági előírások ▶...
Page 120
▶ Csak a típustáblán feltüntetett feszültségen és frekvencián szabad a gépet üzemeltetni. Horgonycsap A termék alkalmas horgonycsapok beütésére. Kizárólag alkalmas beütőszerszámot használjon! Erről részletes információkat a Hilti központban kaphat. Lehetséges hibás használat • Ez a termék egészségre veszélyes anyagok megmunkálására nem alkalmas.
Page 121
Javíttassa meg a kombikalapácsot a Hilti Szerviz- ben. Szállítási terjedelem Kombinált kalapács, oldalmarkolat, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő oldalon talál: www.hilti.group Műszaki adatok Kombikalapács A készülék névleges feszültségét, névleges áramfelvételét, frekvenciáját, valamint névleges teljesít- ményfelvételét az adott országra vonatkozó...
Page 122
Nem megfelelő gépzsír használata a termék károsodásához vezethet. Csak eredeti Hilti gépzsírt használjon. 1. Enyhén zsírozza be a betétszerszám befogószárát. ▶ Csak eredeti Hilti gépzsírt használjon. Nem megfelelő zsír használata a termék károsodásához vezethet. 2. Helyezze be a betétszerszámot ütközésig a tokmányba és pattintsa be.
Page 123
5.1.7 Szerszám kivétele ▶ Húzza vissza ütközésig a szerszám reteszelését, és vegye ki a betétszerszámot. Csak eredeti Hilti gépzsírt használjon. Nem megfelelő gépzsír használata a termék károsodásához vezethet. 5.1.8 Teljesítmény beállítása A teljesítmény beállítása csak bekapcsolt üzemállapotban lehetséges. A fél teljesítmény beállításához nyomja meg a „fél teljesítmény” gombot. A csökkent teljesítményt a teljesítménykijelző...
Page 124
A porvédő sapka tisztítása ▶ Száraz, tiszta törlőkendő segítségével rendszeresen tisztítsa meg a tokmányon található porvédő sapkát. ▶ Óvatosan törölje tisztára a porvédő gyűrűt, majd kenje be egy kevés Hilti zsírral. ▶ Feltétlenül cserélje ki a porvédő sapkát, ha a gyűrű sérült.
Page 125
és adott esetben cseréltesse ki. Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. 2244431 Magyar...
Page 126
A következő linken elérhető a veszélyes anyagok táblázata: qr.hilti.com/r6851673. A dokumentáció végén található QR-kódon keresztül elérhető a RoHS táblázat. Gyártói garancia ▶ Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Originalna navodila za uporabo Informacije o dokumentaciji O tej dokumentaciji •...
Page 127
Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2244431 Slovenščina...
Page 128
Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju. Posledice neupoštevanja naslednjih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in navodila shranite za v prihodnje. Pojem "električno orodje", ki smo ga uporabili v varnostnih opozorilih, se nanaša na električno orodje za priklop na električno omrežje (s priključnim kablom) ali na električno orodje na baterijski pogon (brez priključnega kabla).
Page 129
Uporaba električnega orodja in ravnanje z njim ▶ Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje vašega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti. ▶ Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
Page 130
▶ Ne dotikajte se vrtečih se delov - nevarnost poškodb! ▶ Med uporabo orodja nosite ustrezna zaščitna očala, zaščitno čelado, zaščito za sluh, zaščitne rokavice in lahko masko za zaščito dihal. ▶ Tudi pri menjavanju nastavkov nosite zaščitne rokavice. Če se dotaknete nastavkov, se lahko urežete in opečete.
Page 131
Kombinirano kladivo naj popravijo pri servisni službi Hilti. Obseg dobave Kombinirano rušilno kladivo, stranski ročaj, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group Tehnični podatki Kombinirano kladivo Nazivno napetost, nazivni tok, frekvenco in nazivno porabo moči najdete na ploščici s podatki, ki je...
Page 132
Informacije o hrupu in vrednosti tresljajev so določene v skladu z EN 60745 Vrednosti zvočnega tlaka in tresljajev, ki so navedene v teh navodilih, so izmerjene v skladu s standardnim merilnim postopkom in se lahko uporabijo za medsebojno primerjavo električnih orodij. Primerne so tudi za predhodno oceno izpostavljenosti.
Page 133
▶ Aktivirajte zaporo krmilnega stikala. 5.1.6 Vstavljanje nastavek Uporaba neustrezne masti lahko poškoduje izdelek. Uporabljajte le originalno mast Hilti. 1. Natični del nastavka rahlo namažite z mastjo. ▶ Uporabljajte le originalno mast Hilti. Neustrezna mast lahko poškoduje izdelek. 2. Vtaknite nastavek v vpenjalno glavo do prislona, da se zaskoči.
Page 134
Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 135
Po daljšem prevozu ali skladiščenju in pred uporabo električnega orodja preverite, ali je le-to morda poškodovano. Pomoč pri motnjah V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na naš servis Hilti. Motnje v delovanju Motnja Možen vzrok Rešitev...
Page 136
Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Page 137
1.2.2 Simboli u dokumentaciji U ovoj dokumentaciji koriste se sljedeći simboli: Prije uporabe pročitajte uputu za uporabu Napomene o primjeni i druge korisne informacije Rukovanje materijalima koji se mogu ponovno preraditi Električne uređaje i akumulatorske baterije ne bacajte u kućni otpad 1.2.3 Simboli na slikama Koriste se sljedeći simboli na slikama:...
Page 138
Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
Page 139
▶ Prije nego što uključite električni alat, uklonite alate za podešavanje ili vijčane ključeve. Alat ili ključ, koji se nalazi u rotirajućem dijelu uređaja, može uzrokovati nezgode. ▶ Izbjegavajte nenormalan položaj tijela. Zauzmite siguran i stabilan položaj tijela i u svakom trenutku održavajte ravnotežu.
Page 140
▶ Upotrebljavajte dodatne rukohvate isporučene s uređajem. Gubitak kontrole može dovesti do ozljeda. ▶ Prilikom probijanja osigurajte područje na suprotnoj strani rada. Mogli bi ispasti i / ili se srušiti komadići materijala i ozlijediti druge osobe. ▶ Uređaj uvijek držite čvrsto s obje ruke za predviđene rukohvate. Rukohvate održavajte suhim i čistim. ▶...
Page 141
▶ Bušilicom smijete raditi samo kada je priključena na mrežni napon i frekvenciju koji su navedeni na označnoj pločici. Podrezno sidro Proizvod je prikladan za zabijanje podreznih sidara. Upotrebljavajte samo odgovarajuće alate za zabijanje! Detaljne informacije dobit ćete u vašem Hilti centru. Moguća pogrešna uporaba • Ova proizvod nije namijenjen za obradu materijala opasnih po zdravlje.
Page 142
Hilti servis. Sadržaj isporuke Kombinirana udarna bušilica, bočni rukohvat, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group Tehnički podaci Kombinirana udarna bušilica Dimenzionirani napon, dimenzioniranu struju, frekvenciju i dimenzioniranu potrošnju pronaći ćete na označnoj pločici koja je specifična za zemlju.
Page 143
Hilti. 1. Lagano podmažite usadnik nastavka. ▶ Koristite samo originalnu mast Hilti. Pogrešna mast može prouzročiti oštećenje proizvoda. 2. Utaknite nastavak do kraja u steznu glavu i pustite da uskoči u ležište. 3. Nakon umetanja povucite alat kako biste provjerili je li uskočio.
Page 144
5.1.7 Vađenje alata ▶ Blokadu alata povucite do kraja unatrag i izvadite nastavak. Koristite samo originalnu mast Hilti. Uporaba neodgovarajuće masti može uzrokovati oštećenje proizvoda. 5.1.8 Podešavanje snage Podešavanje snage moguće je samo u uključenom stanju. Za podešavanje pola snage pritisnite tipku "rad s pola snage". Smanjenu snagu signalizira svijetljenje indikatora snage.
Page 145
• Nakon dužeg transporta ili skladištenja prije upotrebe provjerite je li električni uređaj oštećen. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Traženje kvara Smetnja Mogući uzrok...
Page 146
Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 147
Originalno uputstvo za upotrebu Podaci o dokumentaciji O ovoj dokumentaciji • Pročitajte ovu dokumentaciju pre početka rada. To predstavlja preduslov za bezbedan rad i nesmetano rukovanje. • Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu.
Page 148
Pod vlastitom odgovornošću izjavljujemo da je ovde opisani proizvod u skladu sa važećim smernicama i normama. Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE Pročitajte pažljivo sigurnosne napomene, uputstva, pregledajte slike i pročitajte...
Page 149
▶ Sa električnim alatom ne radite u okolini ugroženoj eksplozijom, u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine. Električni alati proizvode iskre koje mogu zapaliti prašinu ili isparenja. ▶ Decu i ostale osobe tokom korišćenja električnog alata udaljite iz područja rada. Ako biste skrenuli pažnju sa posla mogli biste izgubiti kontrolu nad uređajem.
Page 150
▶ Koristite električni alat, pribor, alate za umetanje itd. u skladu sa ovim uputstvom. Kod toga uzmite u obzir radne uslove i izvođene radove. Upotreba električnih alata za neke druge primene različite od predviđenih, može dovesti do opasnih situacija. ▶ Rukohvati i površine za hvatanje moraju biti suve, čiste, bez ostataka ulja i masti. Klizavi rukohvati i površine za hvatanje onemogućavaju sigurno rukovanje i kontrolu električnog alata u nepredvidivim situacijama.
Page 151
Podrezni anker Proizvod je predviđen za postavljanje podreznih ankera. Koristite samo odgovarajuće alate za postavljanje! Detaljne informacije o tome možete dobiti u vašem Hilti centru. Moguća pogrešna upotreba • Ovaj proizvod nije prikladan za obrađivanje materijala opasnih po zdravlje.
Page 152
Hilti. Sadržaj isporuke Kombinovana udarna bušilica, bočna drška, uputstvo za upotrebu. Ostale, za vaš proizvod odobrene sistemske proizvode pronađite u vašoj Hilti Store ili na: www.hilti.group Tehnički podaci Kombinovana udarna bušilica Nominalni napon i frekvenciju kao i nominalni prihvat odn. nominalnu struju možete pogledati na vašoj identifikacionoj pločici specifičnoj za zemlju.
Page 153
3. Okrenite na rukohvatu, kako biste zategli držač (zateznu traku) bočnog rukohvata. 5.1.5 Blokada upravljačke sklopke U režimu sečenja upravljačku sklopku možete blokirati u uključenom stanju. ▶ Aktivirajte blokadu upravljačke sklopke. 5.1.6 Postavljanje alata Upotrebljavajte samo Upotreba neadekvatne masti može da prouzrokuje štetu na proizvodu. originalnu mast Hilti. 2244431 Srpski *2244431*...
Page 154
Za radove u punom obimu zatražite odobrenje od uprave gradilišta! 5.2.1 Bušenje bez udara Bušenje bez udaranja moguće je sa alatima sa posebnim utičnim nastavcima. Iz Hilti programa alata su takvi alati raspoloživi. Sa brzosteznim prihvatnikom možete umetnuti na primer svrdlo za drvo ili svrdlo za čelik sa drškom cilindra i bušiti bez udaranja.
Page 155
Posle radova na nezi i održavanju, priključite svu zaštitnu opremu i proverite da li funkcioniše. Za siguran režim rada upotrebljavajte samo originalne rezervne delove i potrošne materijale. Rezervne delove, potrošni materijal i pribor koji smo odobrili za vaš proizvod naći ćete u okviru Hilti Store ili na: www.hilti.group.
Page 156
Zbrinjavanje otpada Hilti uređaji su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručna podela materijala. U mnogim zemljama Hilti predaje Vaš stari uređaj na reciklažu. Pitajte Hilti servis za klijente ili Vašeg konsultanta za prodaju.
Page 157
Tabela sa opasnim supstancama se nalazi na sledećoj adresi: qr.hilti.com/r6851673. Veza za RoHS tabelu se nalazi na kraju ovog dokumenta u vidu QR-koda. Garancija proizvođača ▶ U slučaju pitanja o uslovima garancije obratite se Vašem lokalnom Hilti partneru. Оригинално Ръководство за експлоатация Данни за документацията...
Page 158
1.2.3 Символи във фигурите Във фигурите се използват следните символи: Тези числа препращат към съответната фигура в началото на настящото ръководство Номерацията възпроизвежда последователното изпълнение на работните стъпки в изобра- жението и може да се различава от работните стъпки в текста Позиционните...
Page 159
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и технически характеристики, с които е снабден този електроинструмент. Пропуски при спазване...
Page 160
▶ Избягвайте неудобните положения на тялото. Работете при стабилно положение на тялото и пазете равновесие във всеки един момент. Така ще можете да контролирате електроинструмента по-добре, ако възникнат неочаквани ситуации. ▶ Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте...
Page 161
Указания за безопасност при използване на дълги свредла ▶ Започвайте процеса на пробиване винаги с малък брой обороти и по време контакта на свредлото с детайла. При по-високи обороти свредлото може леко да се огъне, когато може да се върти свободно без контакт с детайла, и да причини наранявания. ▶...
Page 162
Подрязан анкер Продуктът е подходящ за поставяне на подрязани анкери. Използвайте само подходящи монтажни инструменти! В тази връзка ще получите информация във Вашия Център на Hilti. Възможни грешки при употреба • Този продукт не е подходящ за обработка на животозастрашаващи материали.
Page 163
Предайте комбинираната ударно-пробивна ма- шина в сервиз на Hilti за ремонт. Обем на доставката комбинирана ударно-пробивна машина, странична ръкохватка, Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group Технически данни Комбинирана ударно-пробивна машина...
Page 164
Общи стойности на вибрациите Емисионна стойност на вибрациите при ударно пробиване в бетон 8,3 м/с² h, HD Емисионна стойност на вибрациите при къртене (a 8 м/с² h,Cheq Отклонение (K) 1,5 м/с² Експлоатация Подготовка на работата ПРЕДПАЗЛИВОСТ Опасност от нараняване! Неволно включване на продукта. ▶...
Page 165
само оригинална смазка на Hilti. 1. Смажете леко опашката за захващане на сменяемия инструмент. ▶ Използвайте само оригинална смазка на Hilti. Неправилната смазка може да причини повреди по продукта. 2. Пъхнете сменяемия инструмент в патронника до крайна позиция и оставете инструмента да се...
Page 166
Почистване на прахозащитната капачка ▶ Почиствайте редовно прахозащитната капачка на патронника с чиста и суха кърпа. ▶ Забърсвайте внимателно уплътнението и го смазвайте леко отново със смазка на Hilti. ▶ Ако уплътнението е повредено, на всяка цена подменете прахозащитната капачка.
Page 167
Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Локализиране на повреди Смущение Възможна причина Решение Продуктът не се включва.
Page 168
Таблица с опасни вещества ще намерите на следния линк: qr.hilti.com/r6851673. Линк към RoHS таблица ще намерите в края на настоящата документация като QR код. Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. Manual de utilizare original Date privind documentaţia...
Page 169
AVERTISMENT AVERTISMENT ! ▶ Pentru o situaţie potenţial periculoasă, care poate duce la vătămări corporale sau pagube materiale. 1.2.2 Simboluri în documentaţie În această documentaţie sunt utilizate următoarele simboluri: Citiţi manualul de utilizare înainte de folosire Indicaţii de folosire şi alte informaţii utile Lucrul cu materiale reutilizabile Nu aruncaţi aparatele electrice şi acumulatorii în containerele de gunoi menajer 1.2.3...
Page 170
O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Page 171
sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase. ▶ Purtaţi echipament personal de protecţie şi, întotdeauna, ochelari de protecţie. Folosirea echi- pamentelor personale de protecţie, ca de ex. masca anti-praf, încălţămintea antiderapantă, casca de protecţie sau căştile antifonice, în funcţie de tipul sculei electrice şi de natura aplicaţiei de lucru, duce la diminuarea riscului de accidentare.
Page 172
▶ Rezemaţi bine scula electrică înainte de folosire. Această sculă electrică produce un cuplu de rotaţie ridicat. Dacă scula electrică nu este rezemată în siguranţă pe parcursul exploatării, sunt posibile pierderea controlului şi producerea de accidentări. ▶ Ţineţi maşina de suprafeţele izolate ale mânerelor, dacă executaţi lucrări în care dispozitivul de lucru poate întâlni conductori electrici ascunşi sau propriul cablu de reţea.
Page 173
Ancoraje cu cap extensibil Produsul este adecvat pentru implantarea de ancoraje cu cap extensibil. Utilizaţi numai accesorii de implantare adecvate! Informaţii detaliate în acest sens obţineţi de la centrul dumneavoastră Hilti. Posibilă folosire greşită • Acest produs nu este adecvat pentru prelucrarea materialelor de lucru nocive pentru sănătate.
Page 174
Hilti. Setul de livrare Maşină de perforat multifuncţională, mâner lateral, manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group Date tehnice Maşină de perforat multifuncţională...
Page 175
Valori totale ale vibraţiilor Valoarea emisiei vibraţiilor pentru maşina de perforat rotopercutantă în 8,3 m/s² beton (a h,HD Valoarea emisiei vibraţiilor la dăltuire (a 8 m/s² h, Cheq Insecuritatea (K) 1,5 m/s² Modul de utilizare Pregătirea lucrului AVERTISMENT Pericol de accidentare! Pornire involuntară a produsului. ▶...
Page 176
1. Gresaţi cu puţină unsoare coada de fixare a dispozitivului de lucru. ▶ Utilizaţi numai unsoare originală de la Hilti. O unsoare greşită poate cauza deteriorări la produs. 2. Introduceţi dispozitivul de lucru până la opritor în mandrină şi lăsaţi-l să se cupleze.
Page 177
▶ Curăţaţi regulat căpăcelul de protecţie anti-praf de la mandrină cu o cârpă curată şi uscată. ▶ Curăţaţi gulerul de etanşare prin ştergere atentă şi ungeţi-l din nou cu puţină unsoare Hilti. ▶ Înlocuiţi neapărat căpăcelul de protecţie anti-praf dacă gulerul de etanşare este deteriorat.
Page 178
Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Identificarea defecţiunilor Avarie Cauza posibilă...
Page 179
Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări.
Page 180
Χειρισμός ανακυκλώσιμων υλικών Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στον κάδο οικιακών απορριμμάτων 1.2.3 Σύμβολα σε εικόνες Στις εικόνες χρησιμοποιούνται τα ακόλουθα σύμβολα: Αυτοί οι αριθμοί παραπέμπουν στην εκάστοτε εικόνα στην αρχή αυτών των οδηγιών Η αρίθμηση δείχνει τη σειρά των βημάτων εργασίας στην εικόνα και ενδέχεται να διαφέρει από τα...
Page 181
τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 182
▶ Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς. ▶ Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σας...
Page 183
καλώδια ή με το δικό του καλώδιο τροφοδοσίας. Η επαφή με καλώδιο που βρίσκεται υπό τάση μπορεί να θέσει υπό τάση ακόμη και τα μεταλλικά μέρη του εργαλείου και να προκαλέσει ηλεκτροπληξία. Υποδείξεις ασφαλείας σε περίπτωση χρήσης τρυπανιών μεγάλου μήκους ▶...
Page 184
Αγκύριο υποσκαφής Το προϊόν είναι κατάλληλο για την τοποθέτηση αγκυρίων υποσκαφής. Χρησιμοποιείτε μόνο κατάλληλα εργαλεία τοποθέτησης! Αναλυτικές σχετικές πληροφορίες θα βρείτε στο πλησιέστερο Hilti Center. Πιθανή λανθασμένη χρήση • Αυτό το προϊόν δεν είναι κατάλληλο για την κατεργασία υλικών επικίνδυνων για την υγεία.
Page 185
Αναθέστε την επισκευή του πιστολέτου στο σέρβις της Hilti. Έκταση παράδοσης Πιστολέτο, πλαϊνή χειρολαβή, οδηγίες χρήσης. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Store ή στη διεύθυνση: www.hilti.group Τεχνικά χαρακτηριστικά Πιστολέτο Για την ονομαστική τάση, το ονομαστικό ρεύμα, τη συχνότητα και την ονομαστική κατανάλωση...
Page 186
Συνολικές τιμές κραδασμών Τιμή κραδασμών Κρουστικά δράπανα σε μπετόν (a 8,3 m/s² h,HD Τιμή κραδασμών Σμίλευση (a 8 m/s² h,Cheq Ανακρίβεια (K) 1,5 m/s² Χειρισμός Προετοιμασία εργασίας ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού! Ακούσια εκκίνηση του προϊόντος. ▶ Αποσυνδέστε το φις τροφοδοσίας, πριν πραγματοποιήσετε ρυθμίσεις στο εργαλείο ή αντικαταστήσετε αξεσουάρ.
Page 187
γνήσιο γράσο της Hilti. 1. Γρασάρετε ελαφρά την απόληξη του εξαρτήματος. ▶ Χρησιμοποιείτε μόνο γνήσιο γράσο της Hilti. Από λάθος γράσο μπορεί να υποστεί ζημιές το προϊόν. 2. Τοποθετήστε το εξάρτημα μέχρι να τερματίσει στο τσοκ και αφήστε το να κουμπώσει.
Page 188
▶ Καθαρίζετε τακτικά τον προφυλακτήρα σκόνης στο τσοκ με ένα καθαρό, στεγνό πανί. ▶ Σκουπίστε προσεκτικά το στεγανοποιητικό χείλος και επαλείψτε το ξανά ελαφρά με γράσο της Hilti. ▶ Πρέπει να αντικαταστήσετε οπωσδήποτε τον προφυλακτήρα σκόνης σε περίπτωση που έχει υποστεί...
Page 189
Μετά από μεγαλύτερης διάρκειας μεταφορά ή αποθήκευση, ελέγξτε πριν από τη χρήση το εργαλείο για ζημιές. Βοήθεια για προβλήματα Σε βλάβες που δεν αναφέρονται σε αυτόν τον πίνακα ή δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε στο σέρβις της Hilti. Εντοπισμός προβλημάτων Βλάβη Πιθανή αιτία...
Page 190
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
