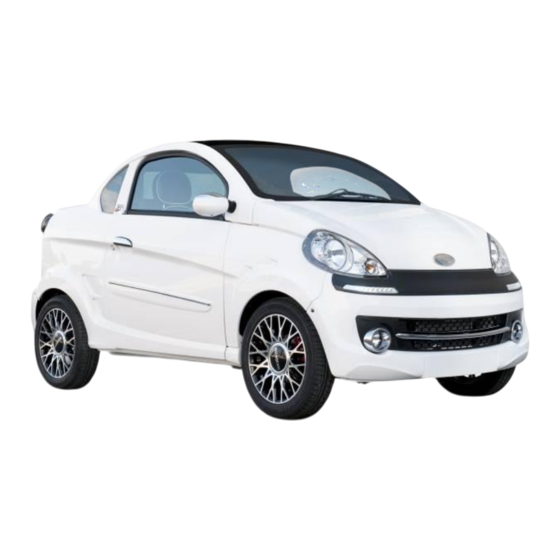

Microcar F8 C 2012 Manuel D'atelier
  1. Manuels
  2. Marques
  3. Microcar Manuels
  4. Véhicules
  5. F8 C 2012
  6. Manuel d'atelier

Microcar F8 C 2012 Manuel D'atelier

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

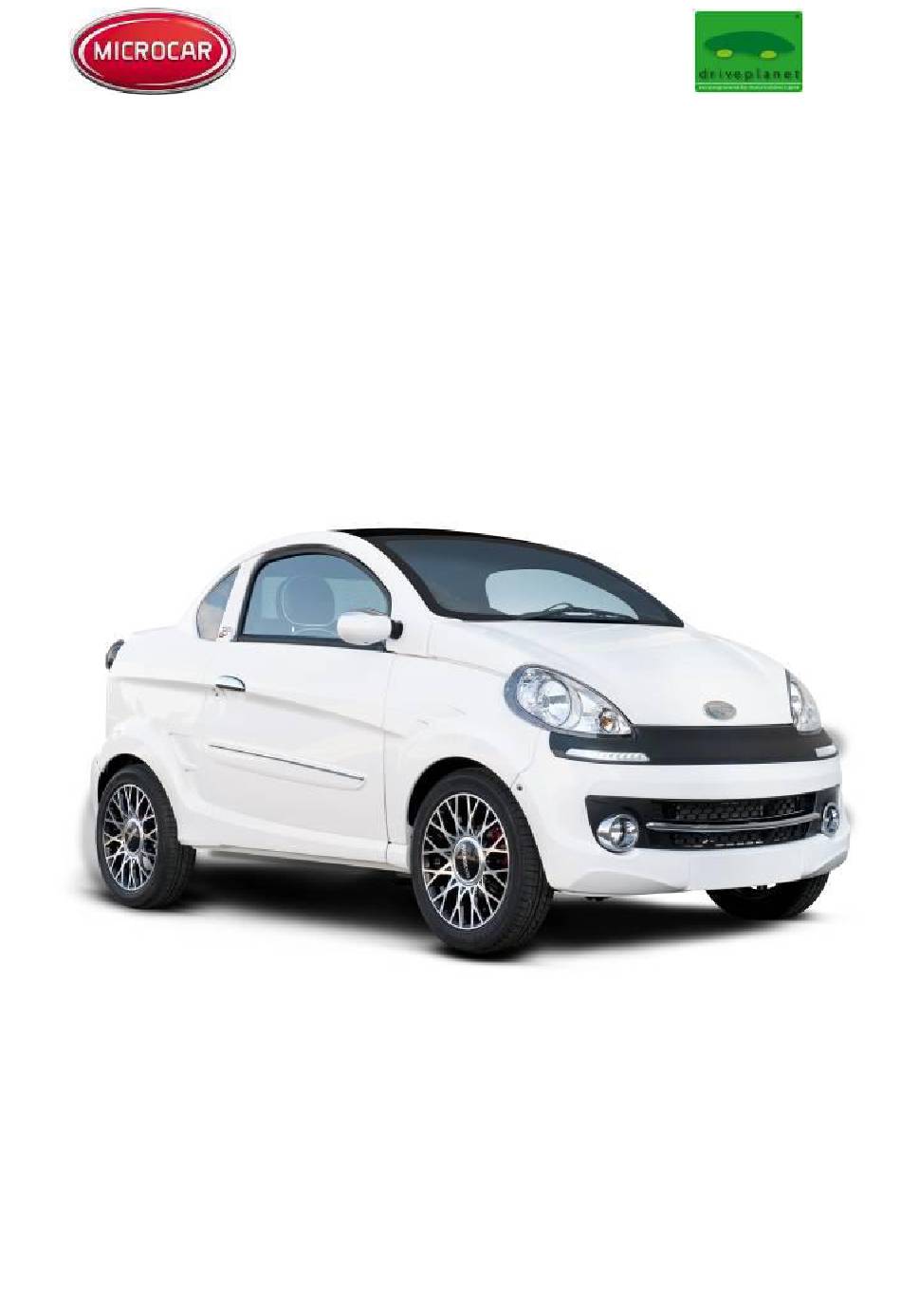

Notice D'atelier
Le service après vente MICROCAR
F8 C
NOTICE ATELIER
Septembre 2012
1-68

Publicité

loading

Manuels Connexes pour Microcar F8 C 2012

Sommaire des Matières pour Microcar F8 C 2012

  • Page 1 Notice D’atelier Le service après vente MICROCAR F8 C NOTICE ATELIER Septembre 2012 1-68...
  • Page 2 Notre service après vente reste à votre entière disposition pour tous compléments d’informations. Dans un souci permanent d’amélioration des modèles, MICROCAR précise que l’intégralité de cette brochure n’est pas contractuelle, et se réserve le droit de modifier sans prévenir, les spécifications de leurs véhicules...
  • Page 3 Notice D’atelier Le service après vente MICROCAR SOMMAIRE Approvisionnement Identification Levage Caractéristiques techniques Dimensions Dépose portière et charnière  Dépose de l’accoudoir et de l’habillage  Dépose de la vitre et du cadre  Dépose des poignées d’ouverture intérieure et extérieure ...
  • Page 4 Notice D’atelier Le service après vente MICROCAR Parallélisme Dépose variateur Dépose démarreur Dépose plaquettes Dépose levier inverseur Dépose batterie Réglage câble inverseur Réglage frein de stationnement Purge de freins Programmation télécommande Réglage combiné de bord Indicateur de maintenance Réparation ABS Réparation SMC...
  • Page 5 Notice D’atelier Le service après vente MICROCAR Identification du véhicule La plaque constructeur se situe sur le berceau moteur, à coté de la tête d’amortisseur droite. 1 : Numéro de série 2 : Numéro d’homologation 3 : Numéro de référence peinture Le numéro de châssis est frappé...
  • Page 6 Notice D’atelier Le service après vente MICROCAR A l’avant sous la A l’arrière sous la structure de caisse structure de caisse Caractéristiques techniques Marque LOMBARDINI LOMBARDINI PROGRESS Type LDW 502 LDW 442 CRS Cycle Diesel 4 (Temps) Diesel 4 (Temps) Cylindrée...
  • Page 7 Notice D’atelier Le service après vente MICROCAR pompe) haute pression Capacité réservoir à carburant 16 litres 16 litres Alimentation électrique Alternateur Alternateur Transmission du mouvement Boîte de vitesse avec transmission automatique à variation continue avec marche AV/AR. Embrayage centrifuge automatique.
  • Page 8 Notice D’atelier Le service après vente MICROCAR Septembre 2012 8-68...
  • Page 9 Notice D’atelier Le service après vente MICROCAR Porte Dépose de la porte Descendre la vitre au maximum pour maintenir la porte lors du démontage Débrancher la batterie Retirer le faisceau de l’agrafe sous la charnière capot Débrancher les connexions Dégrafer le faisceau du bâti moteur (1) Sortir les prises de l’aile...
  • Page 10 Notice D’atelier Le service après vente MICROCAR Dépose de l’accoudoir + habillage de porte Déposer les 2 vis de fixation de l’accoudoir (1) Déclipser l’accoudoir à l’avant et à l’arrière Débrancher les interrupteurs lève vitre Retirer l’accoudoir Retirer l’habillage de porte (3 agrafes sapin) Toutes les opérations de démontage et de remontage se font par...
  • Page 11 Notice D’atelier Le service après vente MICROCAR Dépose du cadre Retirer les 2 joins de coin de cadre Déposer les 2 vis AV et 2 vis AR de fixation du cadre de porte (1) Sortir le cadre Septembre 2012 11-68...
  • Page 12 Notice D’atelier Le service après vente MICROCAR Dépose de la commande d’ouverture intérieure Déposer la vis de fixation de la commande Sortir l’arrêt de gaine Débrancher le contacteur Retirer la commande d’ouverture Dépose de la commande d’ouverture extérieure Dépose de l’accoudoir et de l’habillage de porte Déposer les 2 vis de fixation de la fourchette (1)
  • Page 13 Notice D’atelier Le service après vente MICROCAR Attention : la poignée livrée en pièce de rechange n’est pas percée. Positionner la poignée et faire un marquage à l’aide d’une pointe à tracer par l’intérieure de la porte. Retirer la poignée et percer avec en forêt de diamètre 5.
  • Page 14 Notice D’atelier Le service après vente MICROCAR Dépose du barillet de porte Mettre la clé dans le barillet Retirer le cache dans la contre porte Mettre la serrure en position fermée Faire coulisser la fourchette verrou vers le bas avec un petit...
  • Page 15 Notice D’atelier Le service après vente MICROCAR Dépose des 2 serrures de porte Monter la vitre en haut Dépose de l’accoudoir et de l’habillage de porte Dépose du cadre Remonter le film de protection Dégrafer et sortir la tringle de commande d’ouverture intérieure sur la serrure (1)
  • Page 16 Notice D’atelier Le service après vente MICROCAR Dépose de la vitre et du cadre Dépose de l’accoudoir et de l’habillage Déposer la poignée intérieure Dégrafer la gaine sur toute la longueur (3 agrafes) (1) Dégrafer et sortir la tringle de commande d’ouverture intérieure de la serrure (2)
  • Page 17 Notice D’atelier Le service après vente MICROCAR Dépose du moteur verrouillage de porte Dépose de l’accoudoir et de l’habillage de porte Retirer les 2 rivets de fixation (ou vis) du moteur sur la contre porte (1) Enlever la tringle du moteur (2)
  • Page 18 Notice D’atelier Le service après vente MICROCAR Débrancher et retirer le moteur par l’emplacement de l’habillage Au remontage, attention de bien remettre le faisceau dans la bonne position (3) Chronologie de démontage d’une porte entière en cas d’accident  Dépose de l’accoudoir (2 vis, porte sur véhicule sans débrancher les interrupteurs) ...
  • Page 19 Notice D’atelier Le service après vente MICROCAR  Dépose du tirant de porte  Dépose du volet de décompression (1rivet)  Dépose du vide poche  Dépose du relais (sous l’accoudoir)  Dépose du faisceau (1 rivet sur le porte relais et agrafes) Coffre arrière...
  • Page 20 Notice D’atelier Le service après vente MICROCAR Dépose éclaireur de plaque Débrancher la batterie Déclipser l’éclaireur de plaque à l’aide d’un petit tournevis Débrancher le connecteur et retirer l’éclaireur Dépose de la commande d’ouverture électrique Débrancher la batterie Déclipser la commande d’ouverture électrique à l’aide d’un tournevis Débrancher le connecteur et retirer la commande d’ouverture...
  • Page 21 Notice D’atelier Le service après vente MICROCAR Capot Dépose du capot Dépose charnière capot Ouvrir le capot Déposer les 2 vis de fixation inférieure (1) (couple de serrage 5Nm) Desserrer légèrement les 2 vis supérieure (2) (couple de serrage 5Nm) Faire glisser le capot vers le haut pour le retirer Déposer le capot puis déposer les deux vis de fixation sur la...
  • Page 22 Notice D’atelier Le service après vente MICROCAR Boitier ventilateur de chauffage Dépose du boîtier chauffage Déposer le filtre à air et la patte de fixation du filtre à air Déposer le capot de protection moteur Basculer l’insonorisation tablier vers l’avant Débrancher les durites du boitier chauffage...
  • Page 23 Notice D’atelier Le service après vente MICROCAR Basculer le boîtier chauffage Retirer la gaine d’admission d’air Retirer le câble de commande chauffage. (Repérer la position) Sortir l’ensemble boîtier chauffage Attention au remontage, remettre la gaine d’admission et le câble avant de fixer le boîtier sur le tablier.
  • Page 24 Notice D’atelier Le service après vente MICROCAR Déclipser le pare boue de l’aile Retirer la vis inférieure située sous le passage de roue (couple de serrage 4 Nm) Retirer le phare Pare choc avant Dépose pare choc AV Dépose des feux AV Déposer les 2 vis inférieure sur les pattes support radiateur...
  • Page 25 Notice D’atelier Le service après vente MICROCAR Aile avant Dépose de l’aile AV Débrancher la batterie Déposer le feu AV Déposer la vis de fixation aile, pare choc (2) Déposer la vis de fixation aile, coté de caisse (3) Desserrer et décaler le pare choc pour retirer la vis avant (4) (couple de serrage 4 Nm) Déposer la deuxième vis de fixation de l’aile sur la FAT (5)
  • Page 26 Notice D’atelier Le service après vente MICROCAR Façade avant technique Dépose de la FAT seule Débrancher la batterie Dépose des feux AV Dépose du pare choc AV Déclipser la réserve lave glace Débrancher l’avertisseur sonore Retirer le câble tirette capot et son agrafe Desserrer légèrement les 2 vis de fixation du radiateur...
  • Page 27 Notice D’atelier Le service après vente MICROCAR Dépose de la FAT avec aile, pare choc et feux AV Septembre 2012 27-68...
  • Page 28 Notice D’atelier Le service après vente MICROCAR Débrancher la batterie  Débrancher les connecteurs de phare, dégrafer le faisceau       Débrancher l’avertisseur sonore  Retirer le câble de la serrure capot et son agrafe ...
  • Page 29 Notice D’atelier Le service après vente MICROCAR Pare choc arrière Ouvrir le coffre Débrancher la batterie Déconnecter les capteurs radar de recul (selon version) Retirer les caches vis sur les cotés Retirer les 2 agrafes sapin entre le pare choc et les pares boue Déposer les 9 vis de fixation du pare choc AR...
  • Page 30 Notice D’atelier Le service après vente MICROCAR Habillage arrière Ouvrir le coffre Débrancher la batterie Dépose vis auto foreuse de fixation ar de l’habillage Déclipser le compas Retirer le cache traverse ar (3 rivet par l’intérieur du véhicule) Déchausser le joint de hayon et de porte Retirer le cache supérieur de la vis d’ancrage ceinture...
  • Page 31 Notice D’atelier Le service après vente MICROCAR Retirer le cache supérieur de la vis d’ancrage ceinture Déposer les vis d’ancrage ceinture en haut (couple de serrage 35 Nm) Débrancher le haut parleur Enrouleur de ceinture Dépose enrouleur ceinture Déposer la vis de l’enrouleur de ceinture (couple de...
  • Page 32 Notice D’atelier Le service après vente MICROCAR Feux arrière Dépose du feu arrière (clignotant/feu stop/lanterne) Ouvrir le coffre Débrancher la batterie Déposer les vis de fixation de l’enjoliveur du feu ar Ecarter l’habillage custode Déposer l’écrou de fixation du feu sur le côté de caisse Ecarter l’enjoliveur et retirer l’écrou de fixation du feu sur...
  • Page 33 Notice D’atelier Le service après vente MICROCAR Habillage pavillon Dépose de l’habillage pavillon Déposer les habillages arrière Déposer les pares soleil avec les clips de verrouillage Déposer l’éclaireur plafonnier Déposer les poignées de maintien ou agrafes sapin selon le modèle Déposer les 2 agrafes sapin...
  • Page 34 Notice D’atelier Le service après vente MICROCAR  Déclipser la façade centrale  Déclipser le bandeau Septembre 2012 34-68...
  • Page 35 Notice D’atelier Le service après vente MICROCAR Dépose de la grille d’aération ( 2 vis sous les caches) Dépose habillage planche de bord gauche (clipser) Déposer les 7 vis de fixation de la planche de bord  3 de chaque côté...
  • Page 36 Notice D’atelier Le service après vente MICROCAR Remplacement d’un roulement de roue avant Septembre 2012 36-68...
  • Page 37 Notice D’atelier Le service après vente MICROCAR Monter le véhicule sur un pont élévateur Déposer la roue (couple de serrage 55 Nm) Déposer l’étrier de frein (1) Déposer l’écrou de fixation de la rotule de direction (couple de serrage 22 Nm) Déposer la rotule de direction, utiliser un arrache rotule...
  • Page 38 Notice D’atelier Le service après vente MICROCAR Déposer la vis de fixation inférieure de l’amortisseur sur le moyeu (4) (couple de serrage 22 Nm) Déposer l’ensemble demi-train avant A l’aide d’une pince à circlips, déposer le circlips de retenue de roulement A l’aide d’une presse, extraire le roulement de son logement...
  • Page 39 Notice D’atelier Le service après vente MICROCAR Remplacement d’un roulement de roue arrière Mettre le véhicule sur un pont élévateur Déposer la roue arrière (couple de serrage 55 Nm) Déposer les deux vis de fixation de l’étrier Déposer l’écrou central de fixation du moyeu (couple de serrage 150 Nm) A l’aide d’un arrache moyeu, déposer le moyeu arrière...
  • Page 40 Notice D’atelier Le service après vente MICROCAR Transmission coulissante Mettre le véhicule sur un pont élévateur Déposer la roue avant Déposer l’écrou de fixation du triangle sur le moyeu (couple de serrage 40 Nm) A l’aide d’un arrache rotule, désaccoupler le triangle du moyeu Déposer l’écrou d’embout de transmission sur le moyeu...
  • Page 41 Notice D’atelier Le service après vente MICROCAR Changement d’un soufflet de transmission Déposer les colliers de fixation soufflet Faire glisser le soufflet sur l’arbre pour dégager l’articulation Ecarter le circlips de fixation de l’arbre de transmission. Déposer le soufflet Graissé l’articulation et remonter un nouveau soufflet Remonter l’ensemble en suivant l’ordre inverse du démontage...
  • Page 42 Notice D’atelier Le service après vente MICROCAR Pare brise Dépose du rétroviseur intérieur A l’aide d’une pince, introduire de la corde à piano entre le pare brise et la baie de pare brise Couper le joint de colle sur toute la périphérie du pare brise Déposer le pare brise...
  • Page 43 Notice D’atelier Le service après vente MICROCAR  Dégraissage à l’heptane du vitrage et de la baie de pare brise  Appliquer du primaire ABS sur toute la périphérie de la baie de pare brise  Appliquer du primaire vitrage sur toute la périphérie du pare brise ...
  • Page 44 Notice D’atelier Le service après vente MICROCAR Dépose moteur  Dépose pare choc AV  Dépose façade avant technique  Vidange circuit refroidissement  Déposer les durites refroidissement sur le moteur et durites chauffage  Déclipser les durites carburant  Déconnecter le démarreur ...
  • Page 45 Notice D’atelier Le service après vente MICROCAR  Retirer la vis de fixation avant du pont inverseur  Desserrer la vis de fixation arrière et basculer le pont inverseur  Retirer les 2 vis de fixation moteur sur plot élastique ...
  • Page 46 Notice D’atelier Le service après vente MICROCAR  Pour le remontage du moteur, se servir de l’outil d’alignement de moteur avant de resserrer le pont inverseur (actualité technique n°37) Pont inverseur Débrancher la batterie Déposer les poulies motrice et réceptrice (couple de serrage 60 Nm) Déposer les écrous de rotules de suspension des triangles...
  • Page 47 Notice D’atelier Le service après vente MICROCAR Déposer le tuyau d’évent Retirer le pont inverseur En cas de dépose du compensateur (1), le couple de serrage est de 3Nm Septembre 2012 47-68...
  • Page 48 Notice D’atelier Le service après vente MICROCAR Crémaillère de direction Déposer les roues avant (couple de serrage 55 Nm) Déposer les deux écrous de fixation de rotules de direction (couple de serrage 22 Nm) A l’aide d’un arrache rotule, déposer les deux rotules Déposer le boulon de fixation colonne de direction (1)
  • Page 49 Notice D’atelier Le service après vente MICROCAR Soufflet de crémaillère de direction Après avoir déposé les rotules. Couper les colliers plastiques de fixation soufflets et faire glisser les soufflets sur l’extérieur. Remonter des soufflets neufs en veillant à graisser la crémaillère. Utiliser une graisse standard.
  • Page 50 Notice D’atelier Le service après vente MICROCAR Réglage de la hauteur de colonne de direction, 25 mm Berceau moteur  Mettre le véhicule sur un pont  Débrancher la batterie  Déposer la façade avant technique  Déposer les roues avant (couple de serrage 55 Nm) ...
  • Page 51 Notice D’atelier Le service après vente MICROCAR Echappement  Mettre le véhicule sur un pont  Dépose de la partie arrière  Desserrer le collier  Sortir l’échappement de la suspente  Désaccoupler l’échappement Le démontage de la partie centrale et du flexible sont identique ...
  • Page 52 Notice D’atelier Le service après vente MICROCAR Parallélisme Effectuer le contrôle du parallélisme avec un appareillage spécifique. Le réglage s’effectue au niveau des rotules de direction, la répartition du braquage doit être identique à droite comme à gauche et le volant en position droite.
  • Page 53 Notice D’atelier Le service après vente MICROCAR PARALLELISME CARROSSAGE + 30’ ± 30’ + 30’ ± 30’ -30’ ± 30’ -30’ ± 30’ Insonorisation Un tapis moquette Insonorisation tablier intérieur Insonorisation tablier extérieur Septembre 2012 53-68...
  • Page 54 Notice D’atelier Le service après vente MICROCAR Poulie motrice et réceptrice Dépose de la poulie motrice Septembre 2012 54-68...
  • Page 55 Notice D’atelier Le service après vente MICROCAR Dépose de la poulie réceptrice  Dépose de la poulie motrice  Déposer la courroie  Déposer la vis de fixation de la poulie réceptrice (couple de serrage 60 Nm)  Retirer la poulie Pour le remontage de la courroie, mettre une vis dans le trou fileté...
  • Page 56 Notice D’atelier Le service après vente MICROCAR Dépose des plaquettes de frein AV et AR Déposer la roue Déposer les deux vis colonnette (1) Sortir l’ensemble Retirer les plaquettes Septembre 2012 56-68...
  • Page 57 Notice D’atelier Le service après vente MICROCAR Levier inverseur complet Déposer l’embout du levier Déposer le soufflet Percer le rivet plastique et retirer l’agrafe sapin du cache Déposer le cache Repérer puis débrancher les connections électriques Retirer l’agrafe (1) et le circlips (2) Déposer les quatre vis de fixation du levier...
  • Page 58 Notice D’atelier Le service après vente MICROCAR Réglage câble d’inverseur Si les câbles sont trop tendus, faire un repère sur chaque molettes et détendre d’un tour les câbles en serrant l’arrêt de gaine. Recommencer l’opération si nécessaire afin d’avoir le point d’accroche au niveau des repères ci-dessous.
  • Page 59 Notice D’atelier Le service après vente MICROCAR Marche AR Marche AV Réglage frein de stationnement Régler la tension des câbles au palonnier pour obtenir une course de 4 crans maximum au niveau du levier de frein à main Vérifier que lorsque le frein à main est en position repos, les leviers (1) sont bien en contact sur les butées (2)
  • Page 60 Notice D’atelier Le service après vente MICROCAR Purge de frein Bien remplir le réservoir de liquide de frein. Nota : Effectuer la purge après toute réparation au cours de laquelle le circuit de freinage a été ouvert, et lorsqu’il est nécessaire d’actionner plusieurs fois la pédale pour obtenir le freinage ou si cette pédale laisse sentir une élasticité.
  • Page 61 Notice D’atelier Le service après vente MICROCAR Batterie BATTERIE Sans entretien Tension nominal : 12 volts Dépose  Débrancher la batterie  Déposer les deux vis de fixation de la bride  Sortir la batterie Repose  Veiller à la bonne orientation des bornes Charge batterie Avant de procéder à...
  • Page 62 Notice D’atelier Le service après vente MICROCAR Hivernage et stockage Sur le véhicule F8C en cas d’arrêt prolongé de votre véhicule durant les périodes de grand froid, il faut mettre le véhicule en shunt parc. Position parc (fil rouge fil blanc) Position route (2 fils rouge) Avant toute intervention sur les circuits électriques, débrancher la batterie.
  • Page 63 Notice D’atelier Le service après vente MICROCAR Réglage du combiné de bord Pour tous réglages du combiné de bord suivre scrupuleusement les instructions. PROCÉDURE REGLAGE COMBINÉ DE BORD Il est indispensable de s’assurer du bon fonctionnement du contacteur de la porte gauche (conducteur) ...
  • Page 64 Notice D’atelier Le service après vente MICROCAR Remise à 5000 de l’indicateur de maintenance Il est indispensable de s’assurer du bon fonctionnement du contacteur de la porte gauche (conducteur) Ouvrir la porte gauche et la maintenir ouverte, pendant les manipulations suivantes.
  • Page 65 Notice D’atelier Le service après vente MICROCAR Lorsque l’ABS est cassé, percé ou pour un changement d’aile arrière, il faut utiliser le kit de réparation ABS Composition du kit :  1 : fer à souder  2 : grille inox ...
  • Page 66 Notice D’atelier Le service après vente MICROCAR Septembre 2012 66-68...
  • Page 67 Notice D’atelier Le service après vente MICROCAR Réparation SMC Lorsque le SMC est cassé, il faut utiliser le mastic renforcé de fibre pour SMC.  Poncer autour de la cassure  Mélanger le mastic avec le durcisseur  Appliquer le mélange sur la cassure ...
  • Page 68 Notice D’atelier Le service après vente MICROCAR Septembre 2012 68-68...
