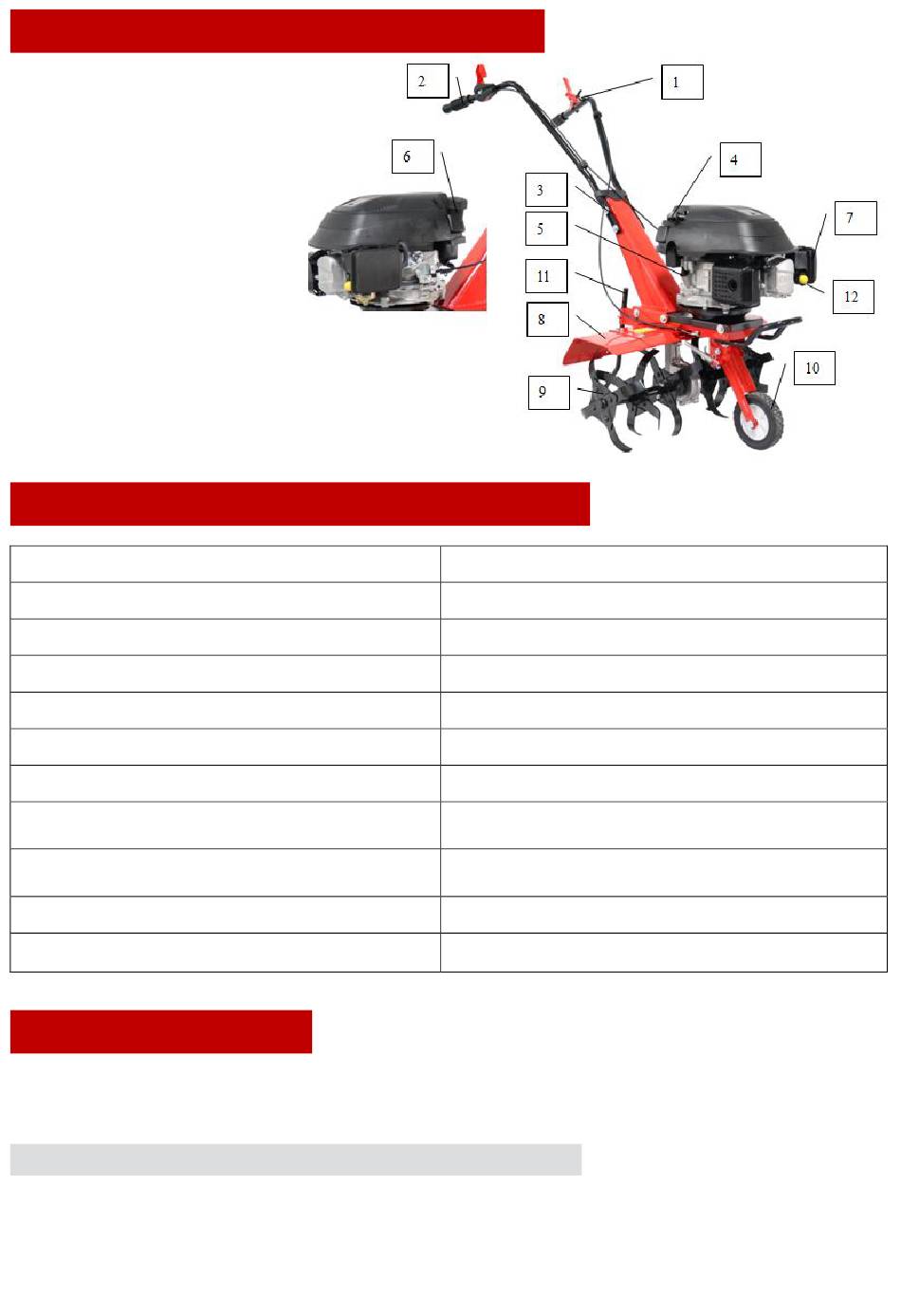

3. DESCRIPTION DU PRODUIT

1. Poignée gauche (levier d'embrayage)
2. Poignée droite (levier ON/OFF)
3. Support de poignée
4. Câble de démarrage
5. Réservoir d'huile
6. Réservoir de carburant
7. Filtre à air
6. Réservoir de carburant
8. Garde-boue
9. Lames
10. Roue
11. Barre de remorquage (L'aiguillon de profondeur)
12. Pompe d'amorç age
L'outil est é galement fourni avec 6 lames et 2 garde-boue.
L'aiguillon de profondeur se trouve s'installe derrière l'outil.

4. INFORMATIONS TECHNIQUES

Cylindrée
Puissance
Largueur de coupe
Vitesse maximale de rotation
Volume du réservoir d'essence
Volume du réservoir d'huile
Niveau vibratoire
Niveau de pression acoustique mesuré en
position de travail
Niveau de puissance acoustique mesuré
selon la directive sur le bruit 2000/14/CE
Niveau de puissance sonore garanti
Poids

5. ASSEMBLAGE

Déballer, soulever le motoculteur rotatif et sortir les autres accessoires et outils de la boite. Lire
attentivement les instructions et en suivre strictement chaque étape.
INSTALLER LA BARRE DE REMARQUAGE
Retirer les boulons et écrous M6x35 sur la barre de remorquage du motoculteur (Fig. 2) (Fig. 3),
insérer la barre de remorquage dans l'orifice correspondant du motoculteur du bas vers le haut,
passer la vis à travers l'orifice du motoculteur et celui de la barre de remorquage avec un M6x35
(Fig. 4), serrer l'écrou sur deux filets avec une clé (Fig.5).
173cm³
3,2kW
60cm
3000/min
1,0L
0,5L
Max. 6,3 m/s² , K=1,5 m/s²
L : 80,2 dB(A), K=3,0dB(A)
pA
L : 91,2dB(A), K=2,01dB(A)
wA
L : 93dB(A)
wA
31,5kg
