Raccordement Des Périphériques (Suite) - Ura CMSI B Notice Installateur

Raccordement des périphériques
ALIMENTATION EXTERNE (TBTS)
Câblage
ALIM EXT

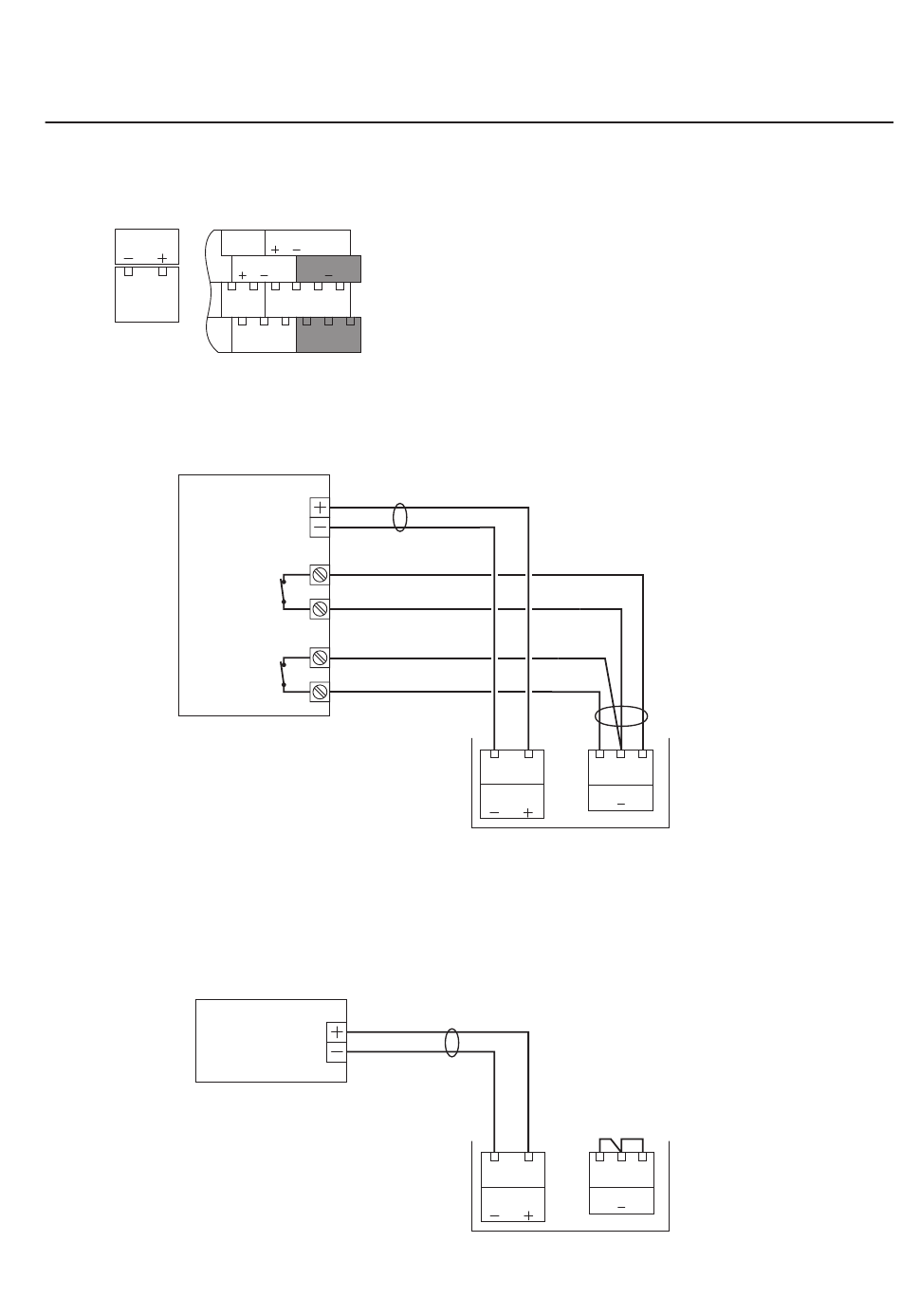

• Exemple de câblage avec une A.E.S. :
A.E.S.
Défaut secteur
Défaut batterie
Secteur présent : contact fermé.
Pas de défaut batterie : contact fermé.
• Exemple de câblage avec une alimentation externe (sans surveillance des défaut secteur et défaut batterie) :
Alimentation
externe
14
(SUITE)
BP son ECS
continu
A B
diff son. alim ext.
SC B S
Câble 2,5 mm
Câble 1,5 mm
5 m max.
(suite)
2 , CR1 si courant consommé > 5 A
2 , CR1 si courant consommé < 5 A
ALIM EXT
CMSI Type B
Câble 2,5 mm 2 , CR1 si courant consommé > 5 A
Câble 1,5 mm 2 , CR1 si courant consommé < 5 A
5 m max.
ALIM EXT
CMSI Type B
Câble 2 paires
9/10 ème , C2
alim ext.
B S
alim ext.
B S
