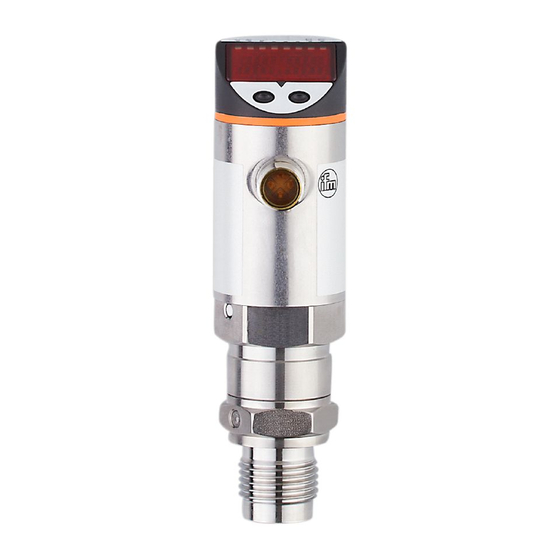

Capteur de pression combiné

Publicité

Liens rapides

Notice d'utilisation
Capteur de pression combiné
PY2033
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic efector 500 PY2033

  • Page 1 Notice d'utilisation Capteur de pression combiné PY2033...
  • Page 2: Table Des Matières

    Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������3 1�1 Symboles utilisés �������������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������4 4 Fonction ���������������������������������������������������������������������������������������������������������������4 4�1 Evaluation ������������������������������������������������������������������������������������������������������4 4�2 Fonction de commutation ������������������������������������������������������������������������������5 4�3 Fonction analogique �������������������������������������������������������������������������������������5 5 Montage ���������������������������������������������������������������������������������������������������������������7 6 Raccordement électrique �������������������������������������������������������������������������������������7 7 Eléments de service et d'indication ���������������������������������������������������������������������9 8 Menu ������������������������������������������������������������������������������������������������������������������10 8�1 Structure de menu ���������������������������������������������������������������������������������������10...
  • Page 3: Remarques Préliminaires

    10�2 Messages d'erreur �������������������������������������������������������������������������������������17 10�3 Plages de réglage ��������������������������������������������������������������������������������������17 11 Réglage usine ��������������������������������������������������������������������������������������������������18 1 Remarques préliminaires 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence croisée Remarque importante Le non-respect peut aboutir à...
  • Page 4: Fonctionnement Et Caractéristiques

    3 Fonctionnement et caractéristiques L'appareil surveille la pression du système de machines et d'installations� Applications Type de pression : pression relative Surpression Pression Référence Etendue de mesure admissible d'éclatement PY2033 -1���25 -14,5���362,5 1450 2900 MPa = bar ÷ 10 / kPa = bar × 100 Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée�...
  • Page 5: 4�2 Fonction De Commutation

    4.2 Fonction de commutation OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés� Les fonctions de commutation suivantes peuvent être sélectionnées : • Fonction hystérésis / normalement ouvert : [OUx] = [Hno] (→ fig. 1). • Fonction hystérésis / normalement fermé : [OUx] = [Hnc] (→ fig. 1). D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx) avec la différence souhaitée�...
  • Page 6: Sortie Courant 4

    Sortie de tension 0...10 V Réglage usine Etendue de mesure mise à l'échelle U [V] U [V] P = pression du système, MEW = valeur finale de l'étendue de mesure Dans l'étendue de mesure réglée le signal de sortie est entre 0 et 10 V� Autres signalisations : Pression du système au-dessus de l'étendue de mesure : signal de sortie >...
  • Page 7: Montage

    5 Montage Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression� ► Insérer l'appareil dans un raccord process G½� ► Serrer fermement� Couple de serrage recommandé : 25���35 Nm 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à...
  • Page 8 Couleurs des fils conducteurs noir OUT2 brun OUT1 bleu blanc OUT1 : Sortie de commutation OUT2 : Sortie de commutation / sortie analogique Couleurs selon DIN EN 60947-5-2 Exemples de raccordement 2 x commutation positive 2 x commutation négative 2: OUT2 2: OUT2 4: OUT1 4: OUT1...
  • Page 9: Eléments De Service Et D'indication

    7 Eléments de service et d'indication 1 2 3 4 5 6 7 8 Mode/Enter Set 1 à 8 : LED indicatrices - LED 1 à LED 6 = pression du système dans l'unité de mesure indiquée sur l'étiquette� - Pour des appareils avec 3 unités de mesure réglables les LED 4 à 6 ne sont pas utilisées, - pour des appareils avec 4 unités de mesure réglables les LED 5 et 6 ne sont pas utilisées�...
  • Page 10: Menu

    8 Menu 8.1 Structure de menu...
  • Page 11: 8�2 Explication Du Menu

    8.2 Explication du menu SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute� SP2/rP2 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT2 commute� Fonction de sortie pour OUT1 : • Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ��] ou fonction fenêtre [F ��], soit en normalement ouvert [�...
  • Page 12: Paramétrage

    9 Paramétrage Pendant le paramétrage l'appareil reste en mode de fonctionnement� Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé� 9.1 Paramétrage général Chaque paramétrage se fait en 3 étapes : Sélectionner le paramètre ►...
  • Page 13: 9�2 Réglage Des Signaux De Sortie

    • Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché� Mode/Enter Set ► Appuyer brièvement sur [Set]� > Le premier paramètre du sous-menu Mode/Enter Set est affiché (ici : [HI])� • Verrouillage / déverrouillage L'appareil peut être verrouillé...
  • Page 14: 9�2�2 Réglage Des Seuils De Commutation

    ► Sélectionner [OU2] et régler la fonction : [Hno] = fonction hystérésis / normalement ouvert, [Hnc] = fonction hystérésis / normalement fermé, [Fno] = fonction fenêtre / normalement ouvert, [Fnc] = fonction fenêtre / normalement fermé� [I] = signal de courant 4���20 mA proportionnel à la pression, [U] = signal de tension 0���10 V proportionnel à...
  • Page 15: 9�3�2 Configuration De L'afficheur

    9.3.2 Configuration de l'afficheur ► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l'orientation de l'affichage� [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms� [d2] : rafraîchissement de la valeur mesurée toutes les 200 ms� [d3] : rafraîchissement de la valeur mesurée toutes les 600 ms� [Ph] : affichage brièvement arrêté...
  • Page 16: 9�3�7 Amortissement Pour La Sortie Analogique

    9.3.7 Amortissement pour la sortie analogique ► Sélectionner [dAA] et saisir une valeur entre 0,01 et 4,00 s ; (à 0,00 [dAA] n'est pas actif)� Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes� 9.4 Fonctions de service 9.4.1 Lecture des valeurs min.
  • Page 17: Fonctionnement

    10 Fonctionnement Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal)� Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés� Affichages de fonctionnement → Chapitre 7 Eléments de service et d'indication. 10.1 Lecture des valeurs de paramètres réglées ►...
  • Page 18: Réglage Usine

    11 Réglage usine Réglage usine Réglage utilisateur 25 % VEM * 23 % VEM * 75 % VEM * 73 % VEM * 100 % VEM * 0,06 0,10 * = La valeur en pourcentage affichée de la valeur finale de l'étendue de mesure du capteur correspondant en bar est réglée�...
