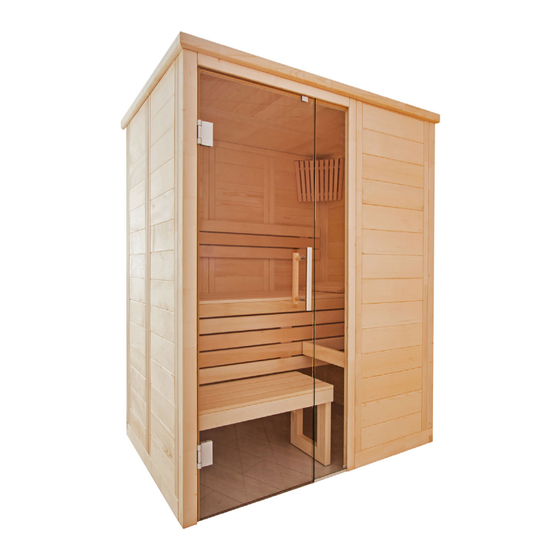

Page 1 Massivsauna ALASKA MINI 160 x 110 x 204 cm MONTAGEANLEITUNG Deutsch ALASKA-MN Version 07/18 Artikel-Nr. 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 2 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste ALASKA MINI 2. Montage der Kabine 2.1. Montage des Bodenrahmens 2.2. Montage der Wandelemente 2.3. Montage Dach 2.4. Montage Lüftungsschieber 2.5. Montage Inneneinrichtung 2.6. Montage Zubehör 2.7.
Page 3 Montageanleitung S. 3/34 1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ●...
Page 4 Montageanleitung S. 4/34 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●...
Page 5 Montageanleitung S. 5/34 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund.
Page 6 Montageanleitung S. 6/34 1.4. Stückliste ALASKA MINI Az Bezeichnung Maß Bodenrahmen 1 Bodenrahmen 156 x 9 x 4 cm 1 Bodenrahmen 108 x 9 x 4 cm 1 Bodenrahmen 102 x 9 x 4 cm 1 Bodenrahmen 64 x 9 x 4 cm Wandelemente 1 Lüftungselement A/B mit Multiclip 193 x 48 x 4 cm...
Page 7 Montageanleitung S. 7/34 Az Bezeichnung Maß Inneneinrichtung 1 Bank 147 x 62 x 9 cm 1 Fußauftrittplatte 80 x 35 x 9 cm 2 Fußauftritt Füße 43 x 33 x 4 cm 2 Fußauftritt Strebe, 2 x 45º schräg 49,5 x 8 x 2 cm 1 Rückenlehne 138 x 26 x 4 cm 1 Banksichtblende...
Page 8 Montageanleitung S. 8/34 2. Montage der Kabine Die Kabine kann „rechts“ oder „links“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf Seite 30 und Seite 31. 2.1. Montage des Bodenrahmens 156 cm Grundriss „rechts“ 64 cm Bohrer 3mm, 3 Stk. Schrauben 4 x 70 mm 156 cm Grundriss „links“...
Page 9 Montageanleitung S. 9/34 2.2. Montage der Wandelemente Die Ecksteher werden mittels „Multiclips“ mit den Wandelementen verbunden. Die weiteren Wandelemente sind mit Nut und Feder verbunden und werden miteinander verschraubt. A bezeichnet immer die Sichtseite, dies ist auf der Oberseite der Wand- elemente gekennzeichnet.
Page 10 Montageanleitung S. 10/34 Montage Ecksteher mit Wandelement Montieren Sie die Wandelemente mit den Eckstehern am Boden vor und setzen Sie diese Ecken dann auf den Bodenrahmen auf. Stecken Sie den Ecksteher von oben nach unten auf die Wandelemente. Achten Sie dabei auf die korrekte Ausrichtung der „Multiclips“ (siehe unten). Der Eck- steher muss bündig mit den Wandelementen sein.
Page 11 Montageanleitung S. 11/34 Montage Wandelemente Das Elektroelement hat Bohrungen zum Verlegen der Kabel. Position siehe Grundrisspläne auf Seite 30 und Seite 31. Elektroelement Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 12 Montageanleitung S. 12/34 Verschrauben der Wandelemente Überprüfen Sie die rechten Winkel, bevor Sie die Wandelemente verschrauben. Beachten Sie den Tipp auf Seite 4. Bohrer 3 mm, 4 Stk. Schrauben 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 13 Montageanleitung S. 13/34 Ecksteher und Steher für Glas Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 14 Montageanleitung S. 14/34 Glaselement Element oberhalb der Tür Das Element für Grundriss „rechts“ auswählen Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 15 Montageanleitung S. 15/34 Bohrer 3 mm, 2 Stk. Schrauben 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 16 Montageanleitung S. 16/34 2.3. Montage Dach Dachauflageleisten 4 cm Bohrer 3 mm, 12 Stk. Schrauben 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 17 Montageanleitung S. 17/34 Dachelemente Bohrer 3 mm, 10 Stk. Schrauben 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 18 Montageanleitung S. 18/34 2.4. Montage Lüftungsschieber Bohrer 3 mm, 4 Stk. Schrauben 3 x 40 mm 2.5. Montage Inneneinrichtung Bankauflageleisten Bohrer 3 mm, 3 Stk. Schrauben 5 x 70 mm 2 Stk. Schrauben 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 19 Montageanleitung S. 19/34 Bohrer 3 mm, 3 Stk. Schrauben 5 x 70 mm Schrauben 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 20 Montageanleitung S. 20/34 Banksichtblende 4 Stk. Schrauben 4 x 60 mm Bank Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 21 Montageanleitung S. 21/34 Fußauftritt 6 Stk. Schrauben 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 22 Montageanleitung S. 22/34 4 Stk. Schrauben 3,5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 23 Montageanleitung S. 23/34 Rückenlehne Bohrer 3 mm, 3 Stk. Schrauben 3 x 40 mm ca. 5 cm ca. 5 cm ca. 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 24 Montageanleitung S. 24/34 2.6. Montage Zubehör Saunaleuchte Leuchtmittel einsetzen (nicht im Lieferumfang enthalten) Bohrer 3 mm, 2 Stk. Schrauben 4 Stk. Schrauben 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 25 Montageanleitung S. 25/34 Ofenschutzgitter Bohren Sie vor der Montage des Ofenschutzgitters den Auslass für das Ofenkabel im Elektroelement. 12 Stk. Schrauben 3 x 40 mm Ofenschutzgitter individuell kürzbar Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 26 Montageanleitung S. 26/34 2.7. Montage Glastür Die untere Bohrung des Türgriffs ist in 92,4 cm Höhe. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunststoffeinlagen vorgenommen. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 27 Montageanleitung S. 27/34 Türgriff und Überschubblech Die Türgriffe werden von innen miteinander verschraubt. Silikonring in Bohrungen einlegen Kunststoff-Beilagscheiben bei Niro-Griff beilegen Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 28 Montageanleitung S. 28/34 2.8. Montage Dachkranz Montieren Sie den Dachkranz erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. Möglicherweise muss die Leiste beim Elektroelement ausgeschnitten werden. Bohrer 3 mm, 9 Stk. Schrauben 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 29 Montageanleitung S. 29/34 2.9. Montage Dachabdeckleiste Montieren Sie die Dachabdeckleiste erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. Möglicherweise muss die Leiste beim Elektroelement ausgeschnitten werden. 12 Stk. Schrauben 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 30 Montageanleitung S. 30/34 3. Grundriss 3.1. Grundriss „rechts“ Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 31 Gebrauchsanweisung für den Anwender S. 31/34 3.2. Grundriss „links“ Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 32 Gebrauchsanweisung für den Anwender S. 32/34 3.3. Änderungen bei Montage Grundriss „links“ Für die Montage von Ecksteher und Steher für das Glas (Seite 14) Entfernen Sie die Muliclips vom Ecksteher und dem Steher für Glas. Verwenden Sie die beiliegende Schablone für die neue Positionierung der Mulitclips.
Page 33 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 34 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 35 Solid wood sauna ALASKA MINI 160 x 110 x 204 cm INSTRUCTIONS FOR INSTALLATION AND USE English ALASKA-MN Version 07/18 Ident. no. 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 36 Table of Contents 1. Preparing for installation 1.1. Tools required 1.2. Maintenance and cleaning 1.3. Disposal 1.4. ALASKA MINI parts list 2. Cabin installation 2.1. Base frame installation 2.2. Wall element installation 2.3. Ceiling installation 2.4. Ventilation slit installation 2.5. Installing interior fittings 2.6.
Page 37 Instructions for installation and use p. 3/34 1. Preparing for installation Read these installation instructions carefully and keep them within reach when using the sauna, so that you can look up product information at any time. These installation instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads.
Page 38 Instructions for installation and use p. 4/34 1.1. Tools required ● Hammer with a wooden head or a mallet ● Cordless screwdriver with bits for cross-head screws and Torx ● Roller tape measure ● Drill bits with a diameter of 3 mm, 10 mm, 20 - 30 mm (for sauna heater power cable) ●...
Page 39 Instructions for installation and use p. 5/34 1.2. Maintenance and cleaning ● The sauna should be cleaned with a damp cloth. Only use warm water – no cleaning products. ● We recommend heating the cabin once a month if the sauna is not used for a long time.
Page 40 Instructions for installation and use p. 6/34 1.4. ALASKA MINI parts list No. of items Name Dimensions Base frame 1 Base frame 156 x 9 x 4 cm 1 Base frame 108 x 9 x 4 cm 1 Base frame 102 x 9 x 4 cm 1 Base frame 64 x 9 x 4 cm...
Page 41 Instructions for installation and use p. 7/34 No. of items Name Dimensions Interior fittings 1 Bench 147 x 62 x 9 cm 1 Foot step panel 80 x 35 x 9 cm 2 Foot step feet 43 x 33 x 4 cm 2 Foot step struts, 2 x 45°...
Page 42 Instructions for installation and use p. 8/34 2. Cabin installation The cabin can have a right or left set up, please note the corresponding floor plans on Page 30 and Page 31. 2.1. Base frame installation 156 cm Right floor plan 64 cm 3 mm drill bit, 3 screws 4 x 70 mm 156 cm...
Page 43 Instructions for installation and use p. 9/34 2.2. Wall element installation The corner posts are connected to the wall elements using Multiclips. The other wall elements are connected by tongue and groove and are screwed together. A always refers to the visible side. This is labelled on the top side of the wall elements.
Page 44 Instructions for installation and use p. 10/34 Installing corner posts with wall elements Pre-assemble the wall elements with the corner posts on the floor and then place these posts on the base frame. Insert the corner post on the wall elements, moving it downwards. When doing this, ensure that the Multiclips are correctly aligned (see below).
Page 45 Instructions for installation and use p. 11/34 Installing wall elements The electrical element has drill holes for laying cables. For the position, see floor plans on Page 30 and Page 31. Electrical element Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 46 Instructions for installation and use p. 12/34 Screwing wall elements together Check the right angle before screwing the wall elements together. Observe the tip on page 4. 3 mm drill bit, 4 screws 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 47 Instructions for installation and use p. 13/34 Corner post and post for glass Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 48 Instructions for installation and use p. 14/34 Glass element Element above the door Select the element for the right floor plan Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 49 Instructions for installation and use p. 15/34 3 mm drill bit, 2 screws 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 50 Instructions for installation and use p. 16/34 2.3. Ceiling installation Roof support slats 4 cm 3 mm drill bit, 12 screws 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 51 Instructions for installation and use p. 17/34 Ceiling elements 3 mm drill bit, 10 screws 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 52 Instructions for installation and use p. 18/34 2.4. Ventilation slit installation 3 mm drill bit, 4 screws 3 x 40 mm 2.5. Installing interior fittings Bench support slats 3 mm drill bit, 3 screws 5 x 70 mm 2 screws 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 53 Instructions for installation and use p. 19/34 3 mm drill bit, 3 screws 5 x 70 mm Screws 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 54 Instructions for installation and use p. 20/34 Bench screen 4 screws 4 x 60 mm Bench Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 55 Instructions for installation and use p. 21/34 Foot step 6 screws 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 56 Instructions for installation and use p. 22/34 4 screws 3.5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 57 Instructions for installation and use p. 23/34 Backrests 3 mm drill bit, 3 screws 3 x 40 mm approx. 5 cm approx. 5 cm approx. 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 58 Instructions for installation and use p. 24/34 2.6. Installing accessories Sauna lamp Insert lamp (not included in the scope of delivery) 3 mm drill bit, 2 screws 4 screws 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 59 Instructions for installation and use p. 25/34 Heater protection grille Before installing the heater protection grille, drill the outlet for the heater cable in the electrical element. 12 screws 3 x 40 mm Heater protection grille can be shortened to length Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 60 Instructions for installation and use p. 26/34 2.7. Installing glass door The bottom drill hole of the door handle is 92.4 cm high. The alignment of the fittings is achieved by adjusting / rotating both plastic inserts. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 61 Instructions for installation and use p. 27/34 Door handle and sleeve plate The door handles are screwed together from the inside. Insert silicone ring in the drill holes Attach plastic washers on the stainless steel handle Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 62 Instructions for installation and use p. 28/34 2.8. Installing roof trim Install the roof trim only after you have inserted the cable to the sauna heater and to the sauna control unit. The slat on the electrical element may possibly have to be cropped. 3 mm drill bit, 9 screws 3 x 40 mm Heruntergeladen von manualslib.de...
Page 63 Instructions for installation and use p. 29/34 2.9. Installing ceiling cover slat Install the ceiling cover slat only after you have inserted the cable to the sauna heater and to the sauna control unit. The slat on the electrical element may possibly have to be cropped. 12 screws 3 x 40 mm Heruntergeladen von manualslib.de...
Page 64 Instructions for installation and use p. 30/34 3. Floor plan 3.1. Right floor plan Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 65 Instructions for use for the user p. 31/34 3.2. Left floor plan Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 66 Instructions for use for the user p. 32/34 3.3. Changes to the left floor plan installation For installing corner posts and posts for the glass (page 14) Remove the Multiclips from the corner posts and the post for the glass. Use the supplied template for the new positioning of the Multiclips.
Page 67 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 68 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau Phone +43 (0) 7672/277 20-567 | Fax -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 69 Sauna en bois massif ALASKA MINI 160 x 110 x 204 cm INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français ALASKA-MN Version 07/18 d’ident. 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 70 Table des matières 1. Préparation du montage 1.1. Outils requis 1.2. Entretien et nettoyage 1.3. Élimination 1.4. Nomenclature ALASKA MINI 2. Montage de la cabine 2.1. Montage du cadre de plancher 2.2. Montage des éléments muraux 2.3. Montage du toit 2.4.
Page 71 Instructions de montage et mode d‘emploi p. 3/34 1. Préparation du montage Lisez attentivement les présentes instructions de montage et gardez-les à proxi- mité de l’appareil. Vous pouvez ainsi accéder à tout moment aux informations sur le produit. Vous trouverez ces instructions de montage également dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads.
Page 72 Instructions de montage et mode d‘emploi p. 4/34 1.1. Outils requis ● Marteau et cale en bois ou maillet en caoutchouc ● Visseuse électrique avec bits pour vis en croix et Torx ● Ruban de mesure ● Foret de 3 mm de diamètre, 10 mm, 20-30 mm (pour câble électrique poêle de sauna) ●...
Page 73 Instructions de montage et mode d‘emploi p. 5/34 1.2. Entretien et nettoyage ● Le sauna doit être nettoyé au moyen d’un chiffon humide. N’utilisez que de l’eau chaude, pas de détergent. ● Si le sauna n’est pas utilisé pendant une période prolongée, nous recom- mandons de chauffer la cabine une fois par mois.
Page 74 Instructions de montage et mode d‘emploi p. 6/34 1.4. Nomenclature ALASKA MINI Nb Désignation Dimensions Cadre de plancher 1 Cadre de plancher 156 x 9 x 4 cm 1 Cadre de plancher 108 x 9 x 4 cm 1 Cadre de plancher 102 x 9 x 4 cm 1 Cadre de plancher 64 x 9 x 4 cm...
Page 75 Instructions de montage et mode d‘emploi p. 7/34 Nb Désignation Dimensions Équipement intérieur 1 Banc 147 x 62 x 9 cm 1 Plaque de marchepied 80 x 35 x 9 cm 2 Marchepied pieds 43 x 33 x 4 cm 2 Marchepied étais, inclinaison 2 x 45°...
Page 76 Instructions de montage et mode d‘emploi p. 8/34 2. Montage de la cabine La cabine peut être montée « à droite » ou « à gauche ». Référez-vous aux plans Page 30 et Page 31. 2.1. Montage du cadre de plancher 156 cm Plan «...
Page 77 Instructions de montage et mode d‘emploi p. 9/34 2.2. Montage des éléments muraux Les montants d’angle sont fixés aux éléments muraux au moyen des « multiclips ». Les autres éléments muraux sont reliés par des rainures et des languettes et sont vissés les uns aux autres.
Page 78 Instructions de montage et mode d‘emploi p. 10/34 Montage des montants d’angle sur les éléments muraux Pré-montez les éléments muraux et les montants d’angle au sol, puis placez ces angles sur le cadre de plancher. Placez le montant d’angle par le haut vers le bas sur les éléments muraux. Assurez-vous que l’orientation des «...
Page 79 Instructions de montage et mode d‘emploi p. 11/34 Montage des éléments muraux Des trous sont prévus sur l’élément électrique afin de poser le câble. Pour la position, consultez Page 30 et Page 31. Élément électrique Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 80 Instructions de montage et mode d‘emploi p. 12/34 Vissage des éléments muraux Contrôlez les angles droits avant de visser les éléments muraux. Consul- tez le conseil page 4. Foret de 3 mm, 4 vis 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 81 Instructions de montage et mode d‘emploi p. 13/34 Montant d’angle et montant pour verre Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 82 Instructions de montage et mode d‘emploi p. 14/34 Élément en verre Élément au-dessus de la porte Sélection de l’élément pour le plan « à droite » Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 83 Instructions de montage et mode d‘emploi p. 15/34 Foret de 3 mm, 2 vis 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 84 Instructions de montage et mode d‘emploi p. 16/34 2.3. Montage du toit Baguettes d’appui de toit 4 cm Foret de 3 mm, 12 vis 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 85 Instructions de montage et mode d‘emploi p. 17/34 Éléments du toit Foret de 3 mm, 10 vis 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 86 Instructions de montage et mode d‘emploi p. 18/34 2.4. Montage du registre d’aération Foret de 3 mm, 4 vis 3 x 40 mm 2.5. Montage de l’équipement intérieur Baguettes d’appui de banc Foret de 3 mm, 3 vis 5 x 70 mm 2 vis 4 x 60 mm Heruntergeladen von manualslib.de...
Page 87 Instructions de montage et mode d‘emploi p. 19/34 Foret de 3 mm, 3 vis 5 x 70 mm Vis 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 88 Instructions de montage et mode d‘emploi p. 20/34 Écran de banc 4 vis 4 x 60 mm Banc Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 89 Instructions de montage et mode d‘emploi p. 21/34 Marchepied 6 vis 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 90 Instructions de montage et mode d‘emploi p. 22/34 4 vis 3,5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 91 Instructions de montage et mode d‘emploi p. 23/34 Dossier Foret de 3 mm, 3 vis 3 x 40 mm Env. 5 cm Env. 5 cm Env. 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 92 Instructions de montage et mode d‘emploi p. 24/34 2.6. Montage des accessoires Éclairage de sauna Mise en place des ampoules (non compris dans la livraison) Foret de 3 mm, 2 vis 4 vis 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 93 Instructions de montage et mode d‘emploi p. 25/34 Grille de protection du poêle Avant le montage de la grille de protection du poêle, percez la sortie pour le câble du poêle dans l’élément électrique. 12 vis 3 x 40 mm Grille de protection du poêle pouvant être raccourcie individuellement Heruntergeladen von...
Page 94 Instructions de montage et mode d‘emploi p. 26/34 2.7. Montage de la porte en verre L’alésage inférieur de la poignée de porte se trouve à 92,4 cm de haut. L’orientation des ferrures est effectuée en ajustant/tournant les deux armatures en plastique. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 95 Instructions de montage et mode d‘emploi p. 27/34 Poignée de porte et tôle extérieure Les poignées sont vissées ensemble depuis l’intérieur. Introduction de la bague en sili- Pose des rondelles de calage en cone dans les alésages plastique pour poignée inox Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 96 Instructions de montage et mode d‘emploi p. 28/34 2.8. Montage de la couronne Ne montez la couronne qu’après avoir inséré les câbles vers le poêle de sauna et la commande de sauna. La baguette au niveau de l’élément électrique doit éventuellement être coupée. Foret de 3 mm, 9 vis 3 x 40 mm Heruntergeladen von manualslib.de...
Page 97 Instructions de montage et mode d‘emploi p. 29/34 2.9. Montage de la baguette couvre-joint Ne montez la baguette couvre-joint qu’après avoir inséré les câbles vers le poêle de sauna et la commande de sauna. Avec l’élément électrique, il peut arriver que la baguette doive être coupée. 12 vis 3 x 40 mm Heruntergeladen von manualslib.de...
Page 98 Instructions de montage et mode d‘emploi p. 30/34 3. Plan 3.1. Plan « à droite » Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 99 Mode d‘emploi pour l‘utilisateur P. 31/34 3.2. Plan « à gauche » Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 100 Mode d‘emploi pour l‘utilisateur P. 32/34 3.3. Modifications lors du montage selon le plan « à gauche » Pour le montage de montants d’angle et de montants pour le verre (page 14) Retirez les multiclips pour montant d’angle et montant pour le verre. Utilisez les gabarits fournis pour le nouveau positionnement des multiclips.
Page 101 NOTIZEN/APPUNTI/NOTES/NOTE/NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 102 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 103 Sauna in legno massiccio ALASKA MINI 160 x 110 x 204 cm ISTRUZIONI DI MONTAGGIO E D’USO Italiano ALASKA-MN Versione 07/18 N. ident. 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 104 Indice 1. Preparazione per il montaggio 1.1. Attrezzi necessari 1.2. Manutenzione e pulizia 1.3. Smaltimento 1.4. Elenco dei pezzi ALASKA MINI 2. Montaggio della cabina 2.1. Montaggio del telaio di base 2.2. Montaggio degli elementi parete 2.3. Montaggio del tetto 2.4.
Page 105 Istruzioni di montaggio e d’uso P. 3/34 1. Preparazione per il montaggio Leggere con attenzione le presenti istruzioni di montaggio e conservarle in pros- simità della sauna. In questo modo è possibile controllare in qualsiasi momento le informazioni relative al prodotto. Le presenti istruzioni di montaggio si trovano anche nella sezione download del nostro sito web all’indirizzo: www.sentiotec.com/downloads.
Page 106 Istruzioni di montaggio e d’uso P. 4/34 1.1. Attrezzi necessari ● Martello e pezzo di legno oppure martello in gomma ● Avvitatore elettrico con punte per viti con testa a croce e viti Torx ● Metro a nastro avvolgibile ● Punte per trapano da 3 mm, 10 mm, 20-30 mm (per cavo elettrico della stufa per sauna) ●...
Page 107 Istruzioni di montaggio e d’uso P. 5/34 1.2. Manutenzione e pulizia ● La sauna deve essere pulita con un panno umido. Utilizzare solo acqua calda senza detergenti. ● Se la sauna non viene utilizzata per un tempo prolungato, si consiglia di riscaldare la cabina una volta al mese.
Page 108 Istruzioni di montaggio e d’uso P. 6/34 1.4. Elenco dei pezzi ALASKA MINI Pz. Denominazione Dimensioni Telaio di base 1 Telaio di base 156 x 9 x 4 cm 1 Telaio di base 108 x 9 x 4 cm 1 Telaio di base 102 x 9 x 4 cm 1 Telaio di base 64 x 9 x 4 cm...
Page 109 Istruzioni di montaggio e d’uso P. 7/34 Pz. Denominazione Dimensioni Allestimento interno 1 Panca 147 x 62 x 9 cm 1 Poggiapiedi 80 x 35 x 9 cm 2 Piedini poggiapiedi 43 x 33 x 4 cm 2 Sostegni poggiapiedi, 2x inclinati a 45° 49,5 x 8 x 2 cm 1 Schienale 138 x 26 x 4 cm...
Page 110 Istruzioni di montaggio e d’uso P. 8/34 2. Montaggio della cabina La cabina può essere montata “a destra” o “a sinistra”; consultare le piante a Pagina 30 e Pagina 31. 2.1. Montaggio del telaio di base 156 cm Pianta “a destra” 64 cm Punta per trapano da 3 mm, 3 viti 4 x 70 mm 156 cm...
Page 111 Istruzioni di montaggio e d’uso P. 9/34 2.2. Montaggio degli elementi parete I montanti angolari vengono collegati agli elementi parete mediante “multiclip”. Gli altri elementi parete vengono collegati con scanalatura e linguetta e avvitati tra loro. A: indica sempre il lato a vista ed è riportata sulla parte superiore degli elementi parete.
Page 112 Istruzioni di montaggio e d’uso P. 10/34 Montaggio del montante angolare con elemento parete Assemblare sul pavimento gli elementi parete con i montanti angolari e successivamente montarli sul telaio di base. Innestare i montanti angolari dall’alto verso il basso sugli elementi parete. Nel far- lo, prestare attenzione all’orientamento corretto delle “multiclip”...
Page 113 Istruzioni di montaggio e d’uso P. 11/34 Montaggio degli elementi parete L’elemento per cavi elettrici ha dei fori per la posa dei cavi. Per la posi- zione, vedere le piante a Pagina 30 e Pagina 31. Elemento per cavi elettrici Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 114 Istruzioni di montaggio e d’uso P. 12/34 Collegamento a vite degli elementi parete Verificare l’ortogonalità degli elementi parete prima di avvitarli tra loro. Seguire l’indicazione a pagina 4. Punta per trapano da 3 mm, 4 viti 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 115 Istruzioni di montaggio e d’uso P. 13/34 Montante angolare e montante per vetro Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 116 Istruzioni di montaggio e d’uso P. 14/34 Elemento in vetro Elemento sopraporta Selezionare l’elemento per pianta “a destra” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 117 Istruzioni di montaggio e d’uso P. 15/34 Punta per trapano da 3 mm, 2 viti 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 118 Istruzioni di montaggio e d’uso P. 16/34 2.3. Montaggio del tetto Listelli di supporto del tetto 4 cm Punta per trapano da 3 mm, 12 viti 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 119 Istruzioni di montaggio e d’uso P. 17/34 Elementi del tetto Punta per trapano da 3 mm, 10 viti 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 120 Istruzioni di montaggio e d’uso P. 18/34 2.4. Montaggio del pannello scorrevole di aerazione Punta per trapano da 3 mm, 4 viti 3 x 40 mm 2.5. Montaggio dell’allestimento interno Listelli di supporto panca Punta per trapano da 3 mm, 3 viti 5 x 70 mm 2 viti 4 x 60 mm Heruntergeladen von manualslib.de...
Page 121 Istruzioni di montaggio e d’uso P. 19/34 Punta per trapano da 3 mm, 3 viti 5 x 70 mm Viti 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 122 Istruzioni di montaggio e d’uso P. 20/34 Pannello di rivestimento panca 4 viti 4 x 60 mm Panca Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 123 Istruzioni di montaggio e d’uso P. 21/34 Poggiapiedi 6 viti 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 124 Istruzioni di montaggio e d’uso P. 22/34 4 viti 3,5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 125 Istruzioni di montaggio e d’uso P. 23/34 Schienale Punta per trapano da 3 mm, 3 viti 3 x 40 mm ca. 5 cm ca. 5 cm ca. 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 126 Istruzioni di montaggio e d’uso P. 24/34 2.6. Montaggio accessori Lampada Inserire una lampadina (non compresa nella fornitura) Punta per trapano da 3 mm, 2 viti 4 viti 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 127 Istruzioni di montaggio e d’uso P. 25/34 Griglia di protezione stufa Prima del montaggio della griglia di protezione della stufa eseguire il foro di uscita per il cavo della stufa nell’elemento per cavi elettrici. 12 viti 3 x 40 mm Griglia di protezione stufa accorciabile Heruntergeladen von manualslib.de...
Page 128 Istruzioni di montaggio e d’uso P. 26/34 2.7. Montaggio della porta in vetro Il foro inferiore della maniglia porta è a un’altezza di 92,4 cm. L’orientamento delle guarnizioni viene eseguito regolando / ruotando i due inserti in plastica. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 129 Istruzioni di montaggio e d’uso P. 27/34 Maniglia porta e lamierino di battuta Le maniglie vengono avvitate tra loro dall’interno. Inserire un anello di silicone nei fori Applicare rondelle di plastica nelle maniglie Nirosta Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 130 Istruzioni di montaggio e d’uso P. 28/34 2.8. Montaggio del coronamento tetto Montare il coronamento tetto solo dopo aver inserito i cavi per la stufa della sauna e per il comando della sauna. Se possibile, ritagliare il listello dell’elemento per cavi elettrici. Punta per trapano da 3 mm, 9 viti 3 x 40 mm Heruntergeladen von manualslib.de...
Page 131 Istruzioni di montaggio e d’uso P. 29/34 2.9. Montaggio del listello di copertura del tetto Montare il listello di copertura del tetto solo dopo aver inserito i cavi per la stufa della sauna e per il comando della sauna. Se possibile, ritagliare il listello dell’elemento per cavi elettrici.
Page 132 Istruzioni di montaggio e d’uso P. 30/34 3. Pianta 3.1. Pianta “a destra” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 133 Istruzioni d’uso per l’utilizzatore P. 31/34 3.2. Pianta “a sinistra” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 134 Istruzioni d’uso per l’utilizzatore P. 32/34 3.3. Differenze di montaggio per la pianta “a sinistra” Per il montaggio di montante angolare e montante per il vetro (pagina 14) Rimuovere le multiclip dal montante angolare e dal montante per il vetro. Utilizzare la dima in dotazione per il nuovo posizionamento dei multiclip.
Page 135 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 136 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 137 Sauna z litego drewna ALASKA MINI 160 x 110 x 204 cm INSTRUKCJA MONTAŻU Polski ALASKA-MN Wersja 07/18 Nr artykułu 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 138 Spis treści 1. Przygotowanie montażu 1.1. Wymagane narzędzia 1.2. Konserwacja i czyszczenie 1.3. Utylizacja 1.4. Lista części ALASKA MINI 2. Montaż kabiny 2.1. Montaż ramy podłogowej 2.2. Montaż elementów ściennych 2.3. Montaż dachu 2.4. Montaż zasuwki do wentylacji 2.5. Montaż urządzenia wnętrza 2.6.
Page 139 Instrukcja montażu S. 3/34 1. Przygotowanie montażu Przeczytaj uważnie niniejszą instrukcję montażu. Przechowuj ją w pobliżu sauny. Dzięki temu możliwe będzie w każdej chwili przeczytanie informacji o produkcie. Niniejsza instrukcja montażu jest również dostępna do pobrania na naszej stronie internetowej www.sentiotec.com/downloads. Ważne wskazówki: ●...
Page 140 Instrukcja montażu S. 4/34 1.1. Wymagane narzędzia ● Młotek i przekładka z drewna lub młotek gumowy ● Wkrętarka akumulatorowa z bitami do wkrętów krzyżowych i Torx ● Taśma miernicza ● Wiertło o średnicy 3 mm, 10 mm, 20–30 mm (do przewodu zasilającego piec sauny) ●...
Page 141 Instrukcja montażu S. 5/34 1.2. Konserwacja i czyszczenie ● Sauna powinna być czyszczona wilgotną ściereczką. Używaj tylko ciepłej wody – żadnych detergentów. ● Jeśli sauna nie jest używana przez dłuższy czas, zaleca się rozgrzewanie kabiny raz w miesiącu. Pęcherze żywiczne nie są podstawą do reklamacji. W drewnie świerko- wym często zdarzają...
Page 142 Instrukcja montażu S. 6/34 1.4. Lista części ALASKA MINI Nazwa Wymiar Rama podłogi 1 Rama podłogi 156 x 9 x 4 cm 1 Rama podłogi 108 x 9 x 4 cm 1 Rama podłogi 102 x 9 x 4 cm 1 Rama podłogi 64 x 9 x 4 cm Elementy ścienne...
Page 143 Instrukcja montażu S. 7/34 Il. Nazwa Wymiar Urządzenie wnętrza 1 Ławka 147 x 62 x 9 cm 1 Płyta podnóżkowa 80 x 35 x 9 cm 2 Podnóżek na stopy 43 x 33 x 4 cm 2 Podnóżek z podporą, 2 x 45° ukośną 49,5 x 8 x 2 cm 1 Oparcie na plecy 138 x 26 x 4 cm...
Page 144 Instrukcja montażu S. 8/34 2. Montaż kabiny Kabina może zostać zamontowana „na prawą stronę lub „na lewą stronę”, należy sprawdzić plany rzutu poziomego na Strona 30 oraz Strona 31. 2.1. Montaż ramy podłogowej 156 cm Rzut poziomy „ na prawą stronę” 64 cm Wiertło 3 mm, 3 szt.
Page 145 Instrukcja montażu S. 9/34 2.2. Montaż elementów ściennych Stojaki narożne są łączone za pomocą „multiklipów” z elementami ściennymi. Pozostałe elementy ścienne są łączone na pióro i wpust i są połączone śrubami. A wskazuje zawsze na stronę widoczną, jest ona oznaczana na górze elementów ściennych.
Page 146 Instrukcja montażu S. 10/34 Montaż stojaka narożnego z elementem ściennym Zamontuj elementy ścienne ze stojakami narożnymi na podłodze, a na- stępnie umieść te stojaki na ramie podłogi. Nasuń stojak narożny z góry na dół na elementy ścienne. Upewnij się, że mul- tiklipsy są...
Page 147 Instrukcja montażu S. 11/34 Montaż elementów ściennych Element elektryczny ma otwory do układania przewodów. Sprawdź położenie na planie rzutów poziomych na Strona 30 i Strona 31. Element elektryczny Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 148 Instrukcja montażu S. 12/34 Łączenie śrubami elementów ściennych Sprawdź kąt prosty przed połączeniem elementów ściennych śrubami. Postępuj zgodnie ze wskazówką na stronie 4. Wiertło 3 mm, 4 szt. śrub 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 149 Instrukcja montażu S. 13/34 Stojak narożny i stojak na szkło Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 150 Instrukcja montażu S. 14/34 Element szklany Element powyżej drzwi Wybierz element z rzutu poziomowego „na prawą stronę” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 151 Instrukcja montażu S. 15/34 Wiertło 3 mm, 2 szt. śrub 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 152 Instrukcja montażu S. 16/34 2.3. Montaż dachu Listwy nakładane na dachu 4 cm Wiertło 3 mm, 12 szt. śrub 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 153 Instrukcja montażu S. 17/34 Elementy dachowe Wiertło 3 mm, 10 szt. śrub 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 154 Instrukcja montażu S. 18/34 2.4. Montaż zasuwki do wentylacji Wiertło 3 mm, 4 szt. śrub 3 x 40 mm 2.5. Montaż urządzenia wnętrza Listy nakładane na ławkę Wiertło 3 mm, 3 szt. śrub 5 x 70 mm 2 szt. śrub 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 155 Instrukcja montażu S. 19/34 Wiertło 3 mm, 3 szt. śrub 5 x 70 mm Śruby 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 156 Instrukcja montażu S. 20/34 Osłona ławki 4 szt. śrub 4 x 60 mm Ławka Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 157 Instrukcja montażu S. 21/34 Podnóżek 6 szt. śrub 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 158 Instrukcja montażu S. 22/34 4 szt. śrub 3,5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 159 Instrukcja montażu S. 23/34 Oparcie na plecy Wiertło 3 mm, 3 szt. śrub 3 x 40 mm Około 5 cm Około 5 cm Około 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 160 Instrukcja montażu S. 24/34 2.6. Montaż akcesoriów Lampa do sauny Zamontuj lampę (nie wchodzi w zakres dostawy) Wiertło 3 mm, 2 szt. śrub 4 szt. śrub 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 161 Instrukcja montażu S. 25/34 Krata ochronna pieca Przed montażem kraty ochronnej pieca wywierć w elemencie elektrycz- nym wylot na przewód pieca. 12 szt. śrub 3 x 40 mm Można indywidualnie przyciąć kratę ochronną pieca Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 162 Instrukcja montażu S. 26/34 2.7. Montaż drzwi szklanych Dolny otwór uchwytu drzwiowego znajduje się na wysokości 92,4 cm. Ustawienie okuć wykonuje się poprzez wyrównanie/obrót obu wkładek wykonanych z tworzywa sztucznego. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 163 Instrukcja montażu S. 27/34 Uchwyt drzwiowy i blacha nakładana z góry Uchwyty drzwi są łączone ze sobą śrubami od wewnątrz. Włóż pierścień silikonowy do otworów Włóż podkładki z tworzywa sztucznego do uchwytu Niro Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 164 Instrukcja montażu S. 28/34 2.8. Montaż występu dachu Zamontuj występ dachu dopiero po przeprowadzeniu przewodu do pieca sauny i sterowania sauną. Listwa może wymagać wycięcia w elemencie elektrycznym. Wiertło 3 mm, 9 szt. śrub 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 165 Instrukcja montażu S. 29/34 2.9. Montaż listwy zakrywającej dach Zamontuj listwę zakrywającą dach dopiero po przeprowadzeniu przewo- du do pieca sauny i sterowania sauną. Listwa może wymagać wycięcia w elemencie elektrycznym. 12 szt. śrub 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 166 Instrukcja montażu S. 30/34 3. Rzut poziomy 3.1. Rzut poziomy „na prawą stronę” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 167 Gebrauchsanweisung für den Anwender S. 31/34 3.2. Rzut poziomy „na lewą stronę” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 168 Gebrauchsanweisung für den Anwender S. 32/34 3.3. Zmiany w przypadku montażu „na lewą stronę“ W przypadku montażu stojaka narożnego i stojaka na szkło (strona 14) Usuń multiklipy ze stojaka narożnego i stojaka na szkło. Użyj dołączonego szablonu do nowego ustawienia multiklipów. Element powyżej drzwi (strona 15) Wybierz element z rzutu poziomowego na lewą...
Page 169 NOTATKI / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 170 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 171 Sauna maciça ALASKA MINI 160 x 110 x 204 cm MANUAL DE MONTAGEM Português ALASKA-MN Versão 07/18 N.º artigo 1-030-270 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 172 Índice 1. Preparação para a montagem 1.1. Ferramentas necessárias 1.2. Manutenção e limpeza 1.3. Eliminação 1.4. Lista de peças da ALASKA MINI 2. Montagem da cabina 2.1. Montagem da armação do chão 2.2. Montagem dos elementos de parede 2.3. Montagem do teto 2.4.
Page 173 Manual de montagem P. 3/34 1. Preparação para a montagem Leia atentamente o manual de montagem e guarde-o nas proximidades da sauna. Poderá, assim, ler as informações sobre o produto a qualquer momento posteriormente. Este manual de montagem também está disponível na área de downloads da nossa página web em www.sentiotec.com/downloads.
Page 174 Manual de montagem P. 4/34 1.1. Ferramentas necessárias ● Martelo e madeira suplementar ou um martelo de borracha ● Aparafusadora sem fios com pontas para parafusos em cruz e Torx ● Rolo de fita métrica ● Brocas com um diâmetro de 3 mm, 10 mm, 20–30 mm (para o cabo de alimentação do aquecedor de sauna) ●...
Page 175 Manual de montagem P. 5/34 1.2. Manutenção e limpeza ● A sauna deverá ser limpa com um pano húmido. Utilize apenas água quente. Não utilize qualquer produto de limpeza. ● Se a sauna não for utilizada por um longo período, recomendamos que aqueça a cabina uma vez por mês.
Page 176 Manual de montagem P. 6/34 1.4. Lista de peças da ALASKA MINI Quant. Designação Medida Armação do chão 1 Armação do chão 156 x 9 x 4 cm 1 Armação do chão 108 x 9 x 4 cm 1 Armação do chão 102 x 9 x 4 cm 1 Armação do chão 64 x 9 x 4 cm...
Page 177 Manual de montagem P. 7/34 Quant. Designação Medida Equipamento interior 1 Banco 147 x 62 x 9 cm 1 Placa do degrau 80 x 35 x 9 cm 2 Pés do degrau 43 x 33 x 4 cm 2 Escora do degrau, inclinação 2 x 45° 49,5 x 8 x 2 cm 1 Encosto 138 x 26 x 4 cm...
Page 178 Manual de montagem P. 8/34 2. Montagem da cabina A cabina pode ser montada “à direita” ou “à esquerda”. A este respeito, tenha em atenção os planos nas páginas Página 30 e Página 31. 2.1. Montagem da armação do chão 156 cm Plano “à...
Page 179 Manual de montagem P. 9/34 2.2. Montagem dos elementos de parede Os suportes de canto são ligados aos elementos de parede através de “multicli- pes”. Os outros elementos de parede são ligados por meio de ranhuras e molas e aparafusados uns aos outros. A designa sempre o lado visível.
Page 180 Manual de montagem P. 10/34 Montagem dos suportes de canto com os elementos de parede Monte previamente os elementos de parede com os suportes de canto no chão e coloque depois esses cantos sobre a armação do chão. Insira o suporte de canto nos elementos de parede, de cima para baixo. Ao fa- zê-lo, tenha em atenção o alinhamento correto dos “multiclipes”...
Page 181 Manual de montagem P. 11/34 Montagem dos elementos de parede O elemento elétrico dispõe de orifícios para passar os cabos. Consulte a posição nos planos, nas páginas Página 30 e Página 31. Elemento elétrico Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 182 Manual de montagem P. 12/34 Aparafusamento dos elementos de parede Verifique os ângulos direitos antes de aparafusar os elementos de parede. Tenha em atenção a dica na página 4. Broca de 3 mm, 4 parafusos de 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 183 Manual de montagem P. 13/34 Suportes de canto e suportes para vidro Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 184 Manual de montagem P. 14/34 Elemento de vidro Elemento por cima da porta Selecionar o elemento para o plano “à direita” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 185 Manual de montagem P. 15/34 Broca de 3 mm, 2 parafusos de 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 186 Manual de montagem P. 16/34 2.3. Montagem do teto Barras de apoio para o teto 4 cm Broca de 3 mm, 12 parafusos de 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 187 Manual de montagem P. 17/34 Elementos do teto Broca de 3 mm, 10 parafusos de 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 188 Manual de montagem P. 18/34 2.4. Montagem da corrediça de ventilação Broca de 3 mm, 4 parafusos de 3 x 40 mm 2.5. Montagem do equipamento interior Barras de apoio para o banco Broca de 3 mm, 3 parafusos de 5 x 70 mm 2 parafusos de 4 x 60 mm Heruntergeladen von manualslib.de...
Page 189 Manual de montagem P. 19/34 Broca de 3 mm, 3 parafusos de 5 x 70 mm Parafusos de 4 x 60 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 190 Manual de montagem P. 20/34 Anteparo do banco 4 parafusos de 4 x 60 mm Banco Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 191 Manual de montagem P. 21/34 Degrau 6 parafusos de 4 x 70 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 192 Manual de montagem P. 22/34 4 parafusos de 3,5 x 35 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 193 Manual de montagem P. 23/34 Encosto Broca de 3 mm, 3 parafusos de 3 x 40 mm aprox. 5 cm aprox. 5 cm aprox. 25 cm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 194 Manual de montagem P. 24/34 2.6. Montagem dos acessórios Luz da sauna Colocar a lâmpada (não incluída no volume de fornecimento) Broca de 3 mm, 2 parafusos 4 parafusos de 3 x 40 mm Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 195 Manual de montagem P. 25/34 Grelha de proteção do aquecedor Antes de montar a grelha de proteção do aquecedor, faça um furo para a saída do cabo do aquecedor no elemento elétrico. 12 parafusos de 3 x 40 mm Grelha de proteção do aquecedor encurtável individualmente Heruntergeladen von manualslib.de...
Page 196 Manual de montagem P. 26/34 2.7. Montagem da porta de vidro O furo inferior do puxador da porta encontra-se a 92,4 cm de altura. O alinhamento das ferragens é efetuado através do ajuste/rotação de ambas as inserções de plástico. Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 197 Manual de montagem P. 27/34 Puxador da porta e chapa de transferência Os puxadores da porta são aparafusados entre si pelo interior. Colocar o anel de silicone nos orifícios Inserir as anilhas planas de plásti- co no puxador de aço inoxidável Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 198 Manual de montagem P. 28/34 2.8. Montagem do friso do teto Monte o friso do teto só depois de ter puxado os cabos para o aquecedor da sauna e para o controlo da sauna. A barra poderá ter de ser cortada junto do elemento elétrico.
Page 199 Manual de montagem P. 29/34 2.9. Montagem da barra de cobertura do teto Monte a barra de cobertura do teto só depois de ter puxado os cabos para o aquecedor da sauna e para o controlo da sauna. A barra poderá ter de ser cortada junto do elemento elétrico.
Page 200 Manual de montagem P. 30/34 3. Plano 3.1. Plano “à direita” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 201 Manual de instruções para o utilizador P. 31/34 3.2. Plano “à esquerda” Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 202 Manual de instruções para o utilizador P. 32/34 3.3. Alterações na montagem do plano “à esquerda” Para a montagem dos suportes de canto e dos suportes para vidro (página 14) Remova os multiclipes do suporte de canto e do suporte para vidro. Utilize o molde fornecido para o reposicionamento dos multiclipes.
Page 203 NOTAS/APPUNTI/NOTES/NOTE/NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 204 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 205 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 206 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 207 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Page 208 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
