ASCOM NURD-HE Fiche D'installation

Afficheur de Chambre ou d'Office, fiche d'installation
NURD-HE (Marché EU)
Description

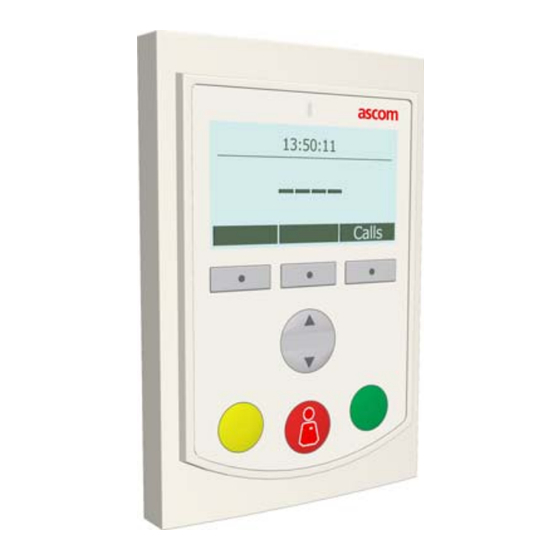

L'afficheur de chambre ou d'office NURD combine les
fonctionnalités d'un afficheur de chambre et d'une unité
bloc de porte dans un seul module/unité à fixation murale.
L'afficheur de chambre est un module/unité actif qui se
connecte au bus de chambre via deux connecteurs RJ-45.
Installation
Note: Avant de commencer l'installation, assurez-vous que
tous les câbles nécessaires sont disponibles et correctement
préparés. Les connecteurs RJ-45 doivent être préparés
conformément à la norme de connexion T568B ou EIA 568B.
Un support plaque arrière est fournit avec l'afficheur.

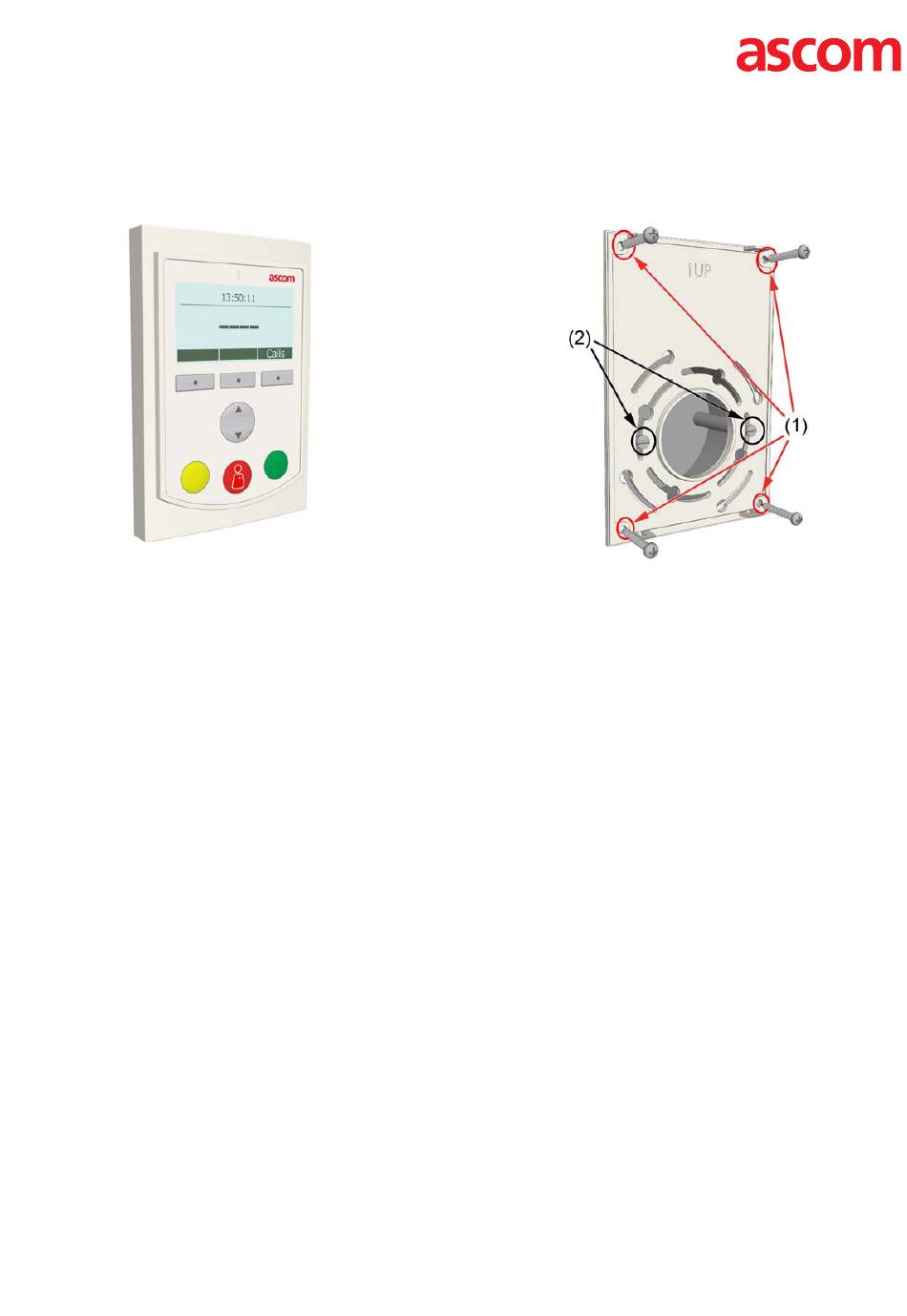

Montage d'un support plaque arrière sur un boîtier encas-
trable:
1. Desserrez les vis sur le boîtier de sorte qu'elles dépassent
de 5 mm environ et que la tête des vis puisse entrer dans
les fentes du support plaque arrière.
2. Placez le support plaque arrière (avec la flèche dirigée
vers le haut) sur le boîtier arrière encastrable de sorte
que les têtes des vis puissent passer à travers les
réservations des trous de fixation, voir (2) sur figure.
Assurez-vous que les câbles et les connecteurs
n'interfèrent pas avec le support plaque arrière.
P/N PM000152 • Rev. 2 • ISS 06 JUIN 2018
Modèle: NURD-HE (version EU)
3. Tournez le support plaque arrière jusqu'à ce qu'il soit de
4. Si un support supplémentaire est nécessaire, utiliser le
5. Retirez le support plaque arrière et percer les trous sur les
6. Insérer une cheville adaptée dans chaque trou (si
7. Placez le support plaque arrière sur le boîtier arrière
8. Insérez les quatre vis et serrez les. Ne pas forcer.
9. Serrez les vis du boîtier arrière jusqu'à ce qu'elles soient
Pour connecter l'afficheur de chambre NURD:
1. Tirez les câbles du boîtier arrière à travers le support
© 2018 Ascom, Inc.
Légende
(1) Optionnel
(2) Requis
niveau. Utilisez un niveau de maçon pour vérifier, si
nécessaire.
support plaque arrière comme modèle/gabarit pour le
repérage/marquage des trous des chevilles/vis au travers
des trous de montage situés dans les coins du support
plaque. Voir (1) figure ci-dessus.
repères de vis. Veuillez adapter les types de chevilles et vis
en fonction des matériaux, bois, béton, cloisons sèches,
etc...
nécessaire).
encastrable et alignez-le par rapport aux chevilles.
bien serrées, mais ne pas les forcer.
plaque.
1 sur 3
