Shure WL50 Guide Rapide

Modèles WL50/WL51 et
MC50/MC51
2005, Shure Incorporated
27F3114 (Rev. 5) Printed in U.S.A.
GÉNÉRALITÉS

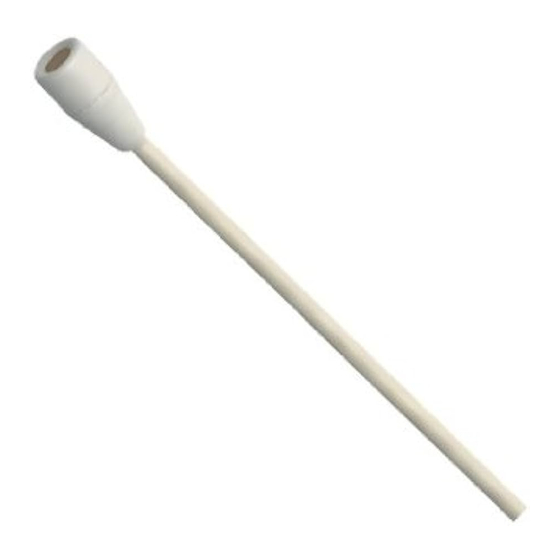

Les modèles Shure WL50/MC50 (omnidirectionnels) et WL51/MC51 (unidirectionnels) sont
des micros–cravates électrostatiques à électret sous–miniatures. Visuellement discrets, ils
fournissent une qualité de son sans compromis et une fiabilité élevée dans les applications
de sonorisation pour la télévision et la scène. En dépit de sa petite taille, le condensateur du
microphone assure une reproduction de la parole intégrale, claire et naturelle. Chaque micro-
phone est fourni avec deux bonnettes anti–vent en mousse pour minimiser les bruits de vent.
Les accessoires fournis comprennent diverses options de montures : clip sur revers, clip sur
cravate, broche et aimant.
VARIANTES
WL50 (omnidirectionnel) / (WL51 (unidirectionnel) : Prévus pour une utilisation sans fil. Se
branchent à des émetteurs de poche sans fil Shure via un connecteur TA4F.
WL50X (omnidirectionnel) / (WL51X (unidirectionnel) : Fournis avec un câble dénudé et
étamé de 3 m (10 pi) permettant de les relier à un autre connecteur.
WL50–LO : Une variante à faible sensibilité du WL50, s'accompagnant d'un connecteur
TA4F. (omnidirectionnel)
WL50X–LO : Une variante à faible sensibilité du WL50, s'accompagnant de fils dénudés
et étamés. (omnidirectionnel)
MC50 (omnidirectionnel) / MC51 (unidirectionnel) : Prévus pour les applications câblées.
Microphone WL50 ou WL51 fourni avec un préamplificateur en ligne et un connecteur
audio mâle type XLR à trois broches.
AVANTAGES
S Réponse en fréquence étendue avec capuchons d'égalisation modifiables par l'utilisa-
teur pour la modulation des réponses (omnidirectionnel seulement)
S Visuellement discret avec diverses options de monture
S WL50– (omnidirectionnel) existe en noir, beige et blanc avec accessoires assortis
S WL51– (unidirectionnel) existe en noir et blanc avec accessoires assortis
S Faibles bruits de manipulation
S Qualité, robustesse et fiabilité légendaires de Shure
BONNETTES ANTI–VENT
Deux bonnettes anti–vent acoustiques en mousse sont fournies pour contribuer à réduire les
bruits de vent indésirables.
CAPUCHONS D'ÉGALISATION
Les modèles omnidirectionnels WL50 et MC50 sont chacun équipés de deux types de capu-
chons d'égalisation pour une modulation de la réponse en haute fréquence. Les capuchons
affectent la gamme de réponse entre 5000 et 20 000 Hz (voir la figure 4) et se distinguent par
la couleur de leurs grilles. Le capuchon d'égalisation à moyenne amplification possède une
grille de couleur argentée à mailles très fines et atténue la pointe haute fréquence naturelle
du microphone. Le capuchon d'égalisation à amplification élevée possède une grille de cou-
leur dorée à grosses mailles et n'atténue pas la pointe haute fréquence. Les modèles uni-
directionnels WL51 et MC51 ne sont fournis qu'avec le capuchon d'égalisation à am-
plification élevée. Les modèles WL51 et MC51 ne doivent jamais être utilisés avec le
capuchon d'égalisation à moyenne amplification car la configuration unidirection-
nelle de captage sera alors considérablement modifiée par suite de l'obstruction par-
tielle de l'ouverture frontale, ce qui empêche les appareils de fonctionner correcte-
ment.
REMARQUE : Pour ne pas compromettre la qualité du son, remplacer les
capuchons d'égalisation s'ils sont bouchés par des dépôts de maquillage.
UTILISATION DU MC50/MC51 AVEC UN MÉLANGEUR
Le préamplificateur fourni avec le MC50 et le MC51 exige une alimentation fantôme variant
de 11 à 52 V c.c. Raccorder le préamplificateur à une entrée de mélangeur avec impédance
de charge minimum de 800 Ω afin d'optimiser la capacité d'aménagement des niveaux de
signaux intenses.
UTILISATION DU WL50/WL51 AVEC D'AUTRES ÉMETTEURS DE POCHE
Si le WL50/WL51 est branché à tout AUTRE dispositif qu'un émetteur de poche sans fil
Shure, il est indispensable que celui–ci procure une alimentation régulée de +5 V c.c. (130
mA minimum) au conducteur rouge. Consulter les schémas de câblage des figures 6 et 7.
CLIP DOUBLE POUR
CRAVATE
MONTURE–AIMANT
CLIP PIVOTANT
SUR REVERS
AVERTISSEMENT :
LA MONTURE–AIMANT NE
CONVIENT PAS AUX POR-
MONTURE–BROCHE
TEURS D'IMPLANT MÉDICAL,
TEL QUE STIMULATEUR CAR-
DIAQUE OU DÉFIBRILLATEUR.
ACCESSOIRES DE MONTURE FOURNIS
CÂBLAGE DU WL50X/WL51X À UN AUTRE CONNECTEUR
Le modèle WL50X/WL51X est fourni avec un câble dénudé et étamé permettant de le relier
à divers connecteurs. Voir le schéma de câblage du WL50X/WL51X de la figure 6. Pour de
plus amples informations sur le câblage du WL50X/WL51X à un autre connecteur, contacter
le service des applications de Shure au 1+(847) 600–8440 ou au 1–800–516–2525 (aux
États–Unis seulement).
MONTAGE DU MICROPHONE
Les microphones WL50/WL51 et MC50/MC51 sont fournis avec les accessoires de monture
suivants :
Clip pivotant sur revers. Un fermoir à ressort se fixant facilement à une cravate, un revers,
un chemisier ou une chemise est monté sur un clip pivotant. Pour le mettre, faire rentrer le
câble du microphone dans le clip près du col du microphone puis l'accrocher à un vêtement.
Faire pivoter le clip de montage pour orienter le microphone comme désiré.
Clip double pour cravate. Un fermoir à ressort se fixant facilement à une cravate ou un re-
vers de costume, ainsi qu'un clip pouvant tenir un ou deux microphones. Pour le mettre, faire
rentrer le(s) câble(s) de microphone dans le clip près du col du microphone puis l'accrocher
à un vêtement.
Monture–broche. Clip de montage translucide avec deux broches droites s'accrochant fa-
cilement à un vêtement. Pour le mettre, glisser les broches droites dans le vêtement puis faire
rentrer le câble du microphone dans le clip de montage près du col du microphone.
Monture–aimant. Contre–plaque placée sous le vêtement et accrochée à une monture
magnétique pouvant tenir un ou deux microphones. Pour le mettre, placer le "collier" de la
contre–plaque magnétique autour du cou et sous le vêtement puis aligner la monture–aimant
sur la contre–plaque et fixer sur le vêtement. Faire rentrer le(s) câble(s) de microphone dans
le clip près du col du microphone puis ajuster la monture–aimant selon l'orientation désirée
du microphone.
ACCESSOIRES FOURNIS
Bonnette anti–vent en mousse (2) : Noire, beige ou blanche
* Capuchon d'égalisation à moyenne amplification (2) : Noir, beige ou blanc
Capuchon d'égalisation à amplification élevée (2) : Noir, beige ou blanc
Clip pivotant sur revers : Noir, beige ou blanc
Clip double pour cravate : Noir, beige ou blanc
Préamplificateur avec matériel (MC50/MC51 seulement)
Monture–aimant
Noire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blanche
Monture–broche
ACCESSOIRES EN OPTION
Bloc d'alimentation fantôme
Préamplificateur fonctionnant sur pile
PIÈCES DE RECHANGE
Capuchons d'égalisation à amplification élevée
Noir (5)
Beige (5) (modèles omnidirectionnels seulement)
Blanc (5)
Capuchons d'égalisation à moyenne amplification (modèles omnidirectionnels seulement)
* Noir (5)
Beige (5)
* Blanc (5)
Bonnette anti–vent en mousse
Noire (5)
Beige (5)
Blanche (5)
2 clips pivotants sur revers et 2 clips doubles pour cravate
Noir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blanc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Connecteur miniature à 4 broches (type TA4F)
Mallette de transport (WL51 seulement)
* Non utilisé avec les modèles WL51 et MC51
Mallette de transport WA350
AVERTISSEMENT : La monture–aimant ne convient pas aux porteurs
d'implant médical, tel que stimulateur cardiaque ou défibrillateur.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(WL51 seulement)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . RPM626
90A4694
90B4694
90C4694
95A2162
PS1A
MX1BP
RPM208
. . . . . . . . . . . . . . . . . . . . . . . . . . . . RPM212
RPM216
RPM220
RPM214
RPM218
RPM304
RPM306
RPM308
RPM500
RPM502
RPM504
WA331
WA350
