• Fabriqué selon les normes de contrôle de qualité les plus strictes.
° Les fonctionnalités et fonctionnements du contrôleur sont testés à 100%.
° Étanchéité du contrôleur testée à 100%.
• Mémoire non volatile pour conserver les programmes indéfiniment sans batterie.
• La totalité de l'alimentation électrique est assurée par un module photovoltaïque interne et un système de
gestion de l'énergie microélectronique alimenté par la lumière ambiante.
° Fonctionne de jour ou de nuit dans toutes les conditions atmosphériques et dans la plupart des
emplacements extérieurs .
• Calendrier de 365 jours avec année bissextile.
• Capteurs de pluie, d'humidité ou de gel affectés à une vanne individuelle ou à la totalité du système à l'aide
d'un connecteur SKIT 8821-4.
• Arrosage manuel par station ou programme.
• Ne nuit pas à l'environnement – utilise une énergie propre.
° Ni batterie ni alimentation c.a. nécessaires.
1. SYSTÈME
Ce chapitre explique les composants ainsi que l'installation le contrôleur LEIT 4000. Le contrôleur LEIT doit être
installé conformément aux recommandations du fabricant ; le non respect de cette consigne annule la garantie du
fabricant. Le LEIT 4000 peuvent fonctionner avec les anciens solénoïdes tels que LEMA 1500E, 1500-4 et 1500S.
Nous recommandons que toutes les nouvelles installations soient effectuées à l'aide de vannes de série 160HE et
de l'actionneur de solénoïde 1600HE.
1.1 Modèles disponibles
1.1
Le contrôleur d'irrigation LEIT 4000 irrigation est disponible en trois modèles :
• LEIT 4004 4 stations plus Pompe/MV
• LEIT 4006 6 stations plus Pompe/MV
• LEIT 4008 8 stations comprenant Pompe/MV
1.2
Si vous avez acheté un LEIT 4004 ou 4006, vous pouvez brancher une valve principale additionnelle à vos
contrôleurs.
1.3
Si vous avez acheté un LEIT 4008, vous pouvez configurer la station 8 comme valve principale lorsque vous
installez une valve principale sur votre système.
1.4
Tous les contrôleurs LEIT 4000 séries sont équipés d'une bande de connexion disposant d'un maximum de 8
ports pour les connexions chaudes (stations) et de 2 connecteurs pour les connexions classiques.

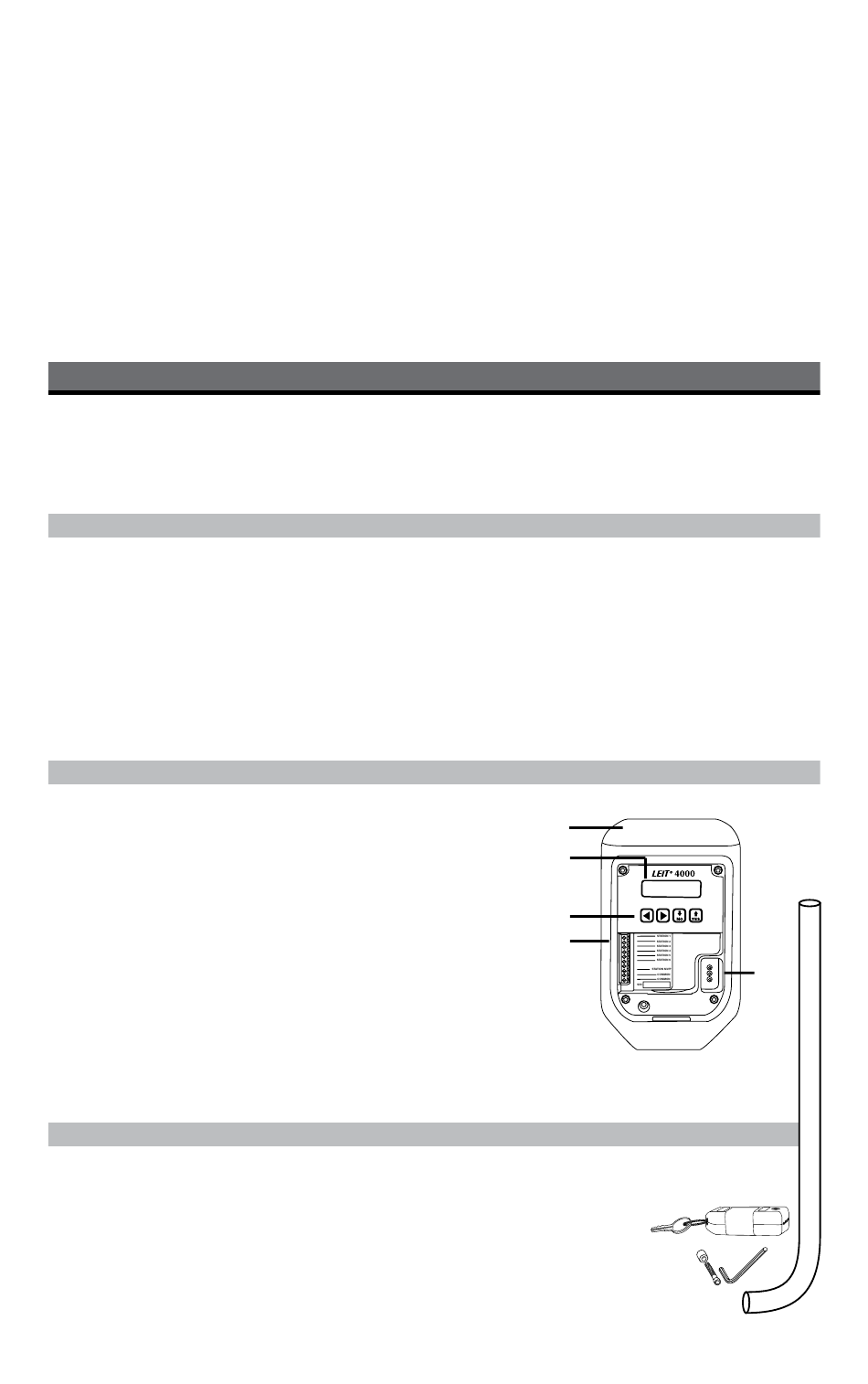

1.2 Identification des pièces
PVM
– Le module photovoltaïque récupère l'énergie solaire pour générer de l'électricité qui alimentera l'unité
q
nuit et jour, quelles que soient les conditions atmosphériques.

Affichage LCD

– Affiche l'application mémorisée dans le
w
contrôleur.

Boutons de programmation

e
programmer, modifier et revoir l'état d'un contrôleur LEIT 4000.
Serrure pour clé LEIT
r
LEIT pour accéder aux écrans de programmation du contrôleur LEIT
(utiliser une pile de 1, 9 volts). La clé LEIT n'est pas incluse.

Stations et bornes MV/P

t
jusqu'à 28 bornes disponibles selon les modèles pour brancher les
fils des vannes et des capteurs via le SKIT et la Vanne maîtresse/
pompe.
Porte et clé du LEIT
pour déverrouiller la porte et la retirer.
1.3 Composants requis du système
Pour installer correctement le contrôleur LEIT, les composants suivants sont nécessaires :
1. Unité de commande : Contrôleurs série LEIT programmés avec des versions logicielles bilingues
version 2.01 et suivantes, version EE 1.02 et suivantes (clé LEIT non incluse).
2. Clé LEIT : Outil de programmation requis pour accéder au contrôleur et le programmer
(fonctionne avec 1 pile alcaline 9 volts).
3. Colonne de montage : Tuyau en acier modèle MCOLXS (court) 89 cm (40 po) ou MCOLXL
(long) 127 cm (55po) comprenant un kit de boulonnerie de fixation (2 vis, 2 boulons
d'écartement, 1 clé hexagonale 3/16 po).
– Utilisez ces 4 boutons pour
– Pour commencer, introduisez la clé
(Vanne maîtresse/pompe) – Il existe
– Pour accéder au contrôleur, utilisez la clé (incluse)
q
w
e
t
4
r
