1 Montage
1.1 Aperçu du produit

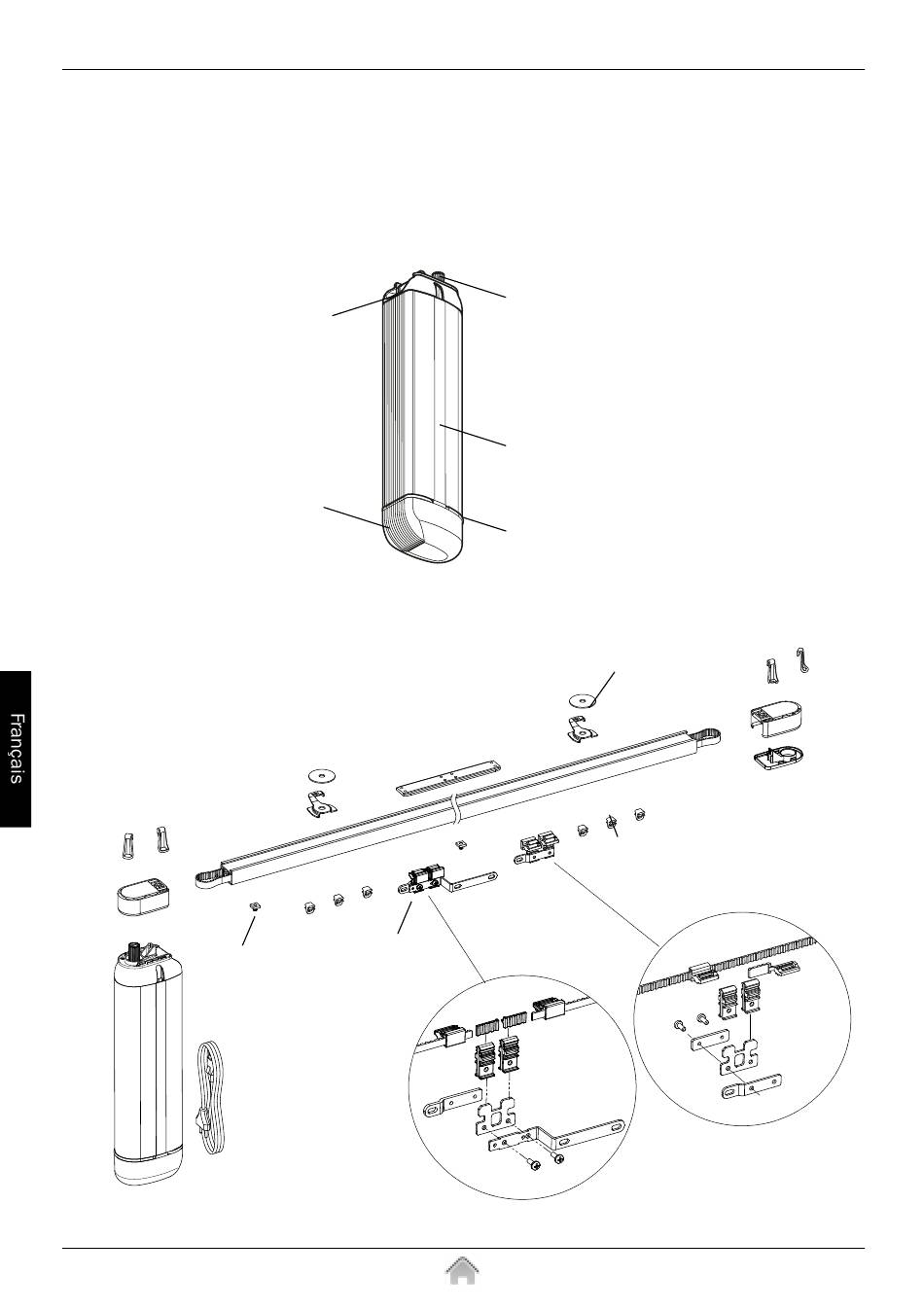

L'illustration ci-dessous montre une unité moteur G-Motion avec l'indication de ses princi-
paux éléments.
pince coulissante
pour fixer l'unité
moteur à la poulie
cache inférieur, donne
accès aux diverses pos-
sibilités de raccordement
Vue explosée d'un rail de rideau 6200 typique pour un système à fermeture centrale, avec
unité moteur G-Motion et quelques composants.
agrafe de
poulie
poulie p. 5
p. 5, 6
vis d'arrêt
alimentation
p. 10
unité moteur
p. 9-11
4
1. Montage
pièce de raccorde-
ment (système
partagé)
patte de croisement
p. 7
roue dentée. Introduite
dans la poulie, elle
entraîne le système
chemin de câble avec bande
protectrice (des deux côtés du
moteur)
LED pour informations visuelles
tendeur
p. 3, 4
glisseur
p. 6
