Première utilisation: autocalibrage
3. Première utilisation: autocalibrage
3.1 Autocalibrage
Les moteurs G-Motion autocalibrent les positions finales lors de la première utilisation.
Pour les moteurs de types GM-4xx et GM-6xx ( PAS pour GM-1xx )

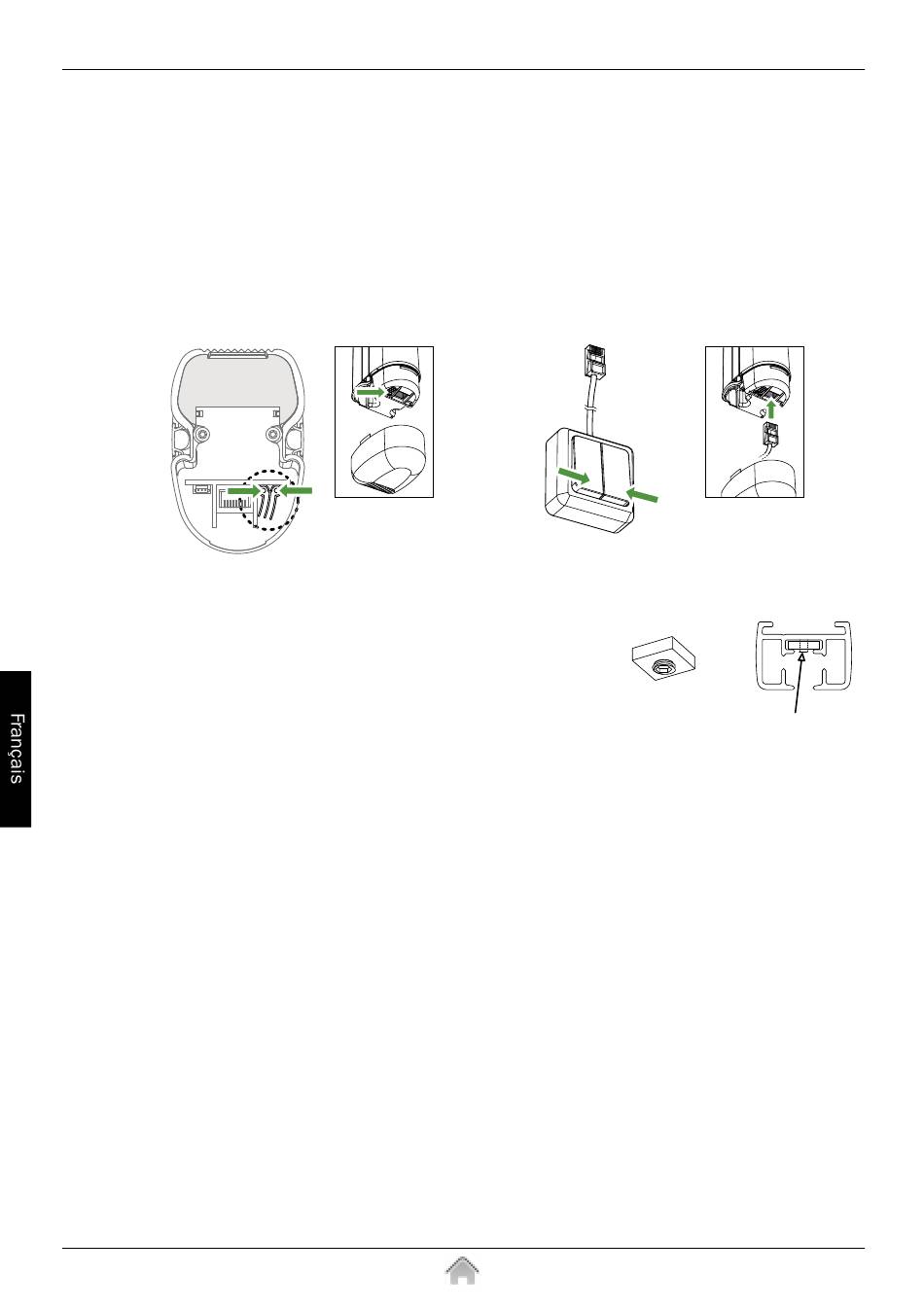

Pour le réglage de précision des positions finales durant l'autocalibrage, ces boutons peuvent être
utilisés: boutons sous l'unité moteur (1) ou commutateurs (2).
(1)
(1)
1. Placer l'unité moteur sur le système de rail de rideau comme montré au chapitre 1.
2. Placer les rideaux si possible et régler au besoin les
arrêts internes pour des plis plus réguliers dans le
rideau. (art. 6002, clé Allen 2mm). Les arrêts sont
préréglés et limitent la course des pattes de croise-
ment. Durant l'autocalibrage, les positions finales «
douces » sont mémorisées par le logiciel avec les arrêts 6002 comme points de
référence.
art. 6048-1001-03
3. Brancher une alimentation électrique (en fonction du type de moteur).
4. Appuyer brièvement sur les boutons de la partie inférieure du moteur ou de la com-
mande.
5. Le voyant LED sur le moteur clignote en rouge.
6. Le système se déplace jusqu'à être stoppé par l'arrêt interne.
7. Le système se déplace de ~1 cm dans la direction opposée et attend 5 sec.: com-
mencer au besoin le réglage de précision à l'aide des boutons durant ces 5 sec.
8. Après 5 secondes sans signal, la routine du calibrage se poursuit. Le système
continue de se déplacer jusqu'à l'autre arrêt interne.
9. Le système se déplace de ~5cm dans la direction opposée et attend 5 sec.: com-
mencer au besoin le réglage de précision à l'aide des boutons durant ces 5 sec.
10 Après 5 secondes sans signal, le système se déplace encore de 20 cm : le cali-
brage est terminé et le voyant LED s'éteint. Le mode CPS se met automatique-
ment en marche. Le système est prêt à être utilisé.
L'autocalibrage peut être interrompu en appuyant sur un des boutons.
16
(2)
(2)
art. 6048-1001-03
6002
6002
