2
Raccordement
2.4 Raccordements câblés

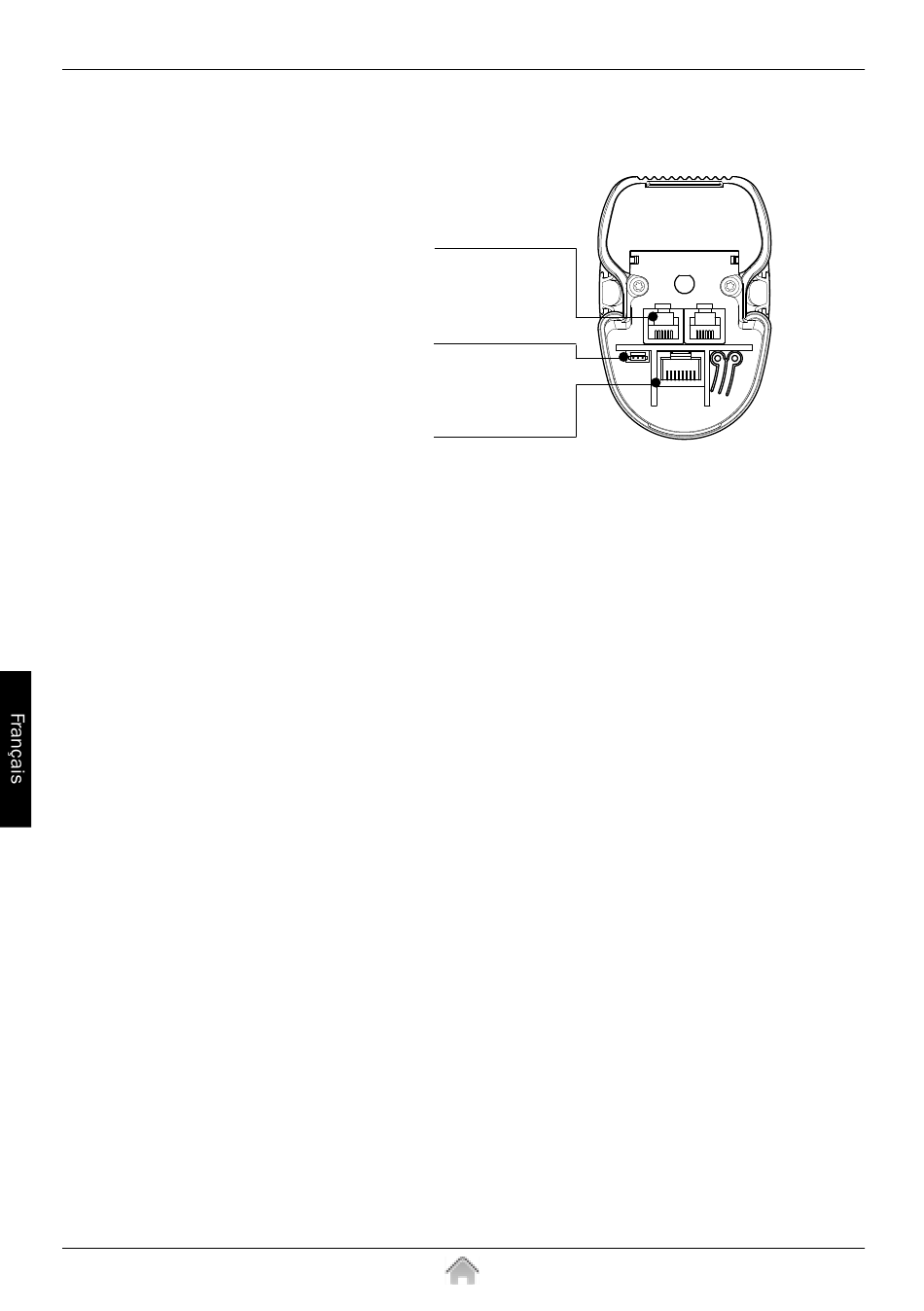

Raccordements pour une commande par câble, en fonc-
tion du type de moteur :
connecteur
protocole
utilisation
connecteur
protocole
utilisation
connecteur
protocole
utilisation
Disposition détaillée des broches pour RJ11 en RJ45, voir page 35.
Après la mise en place de l'unité moteur sur le système de rail de rideau et si ce dernier
est pourvu d'une alimentation, le système est prêt pour l'autocalibrage, voir au chapitre
suivant.
14
conn:
basis
: RJ11 of RJ12 (2x)
: RS485
: systèmes tandem
: 3 pins
: signale analogique
: Détecteur de soleil/crépuscule
: RJ45
: RS232
: contact sans potentiel
: récepteur infrarouge
