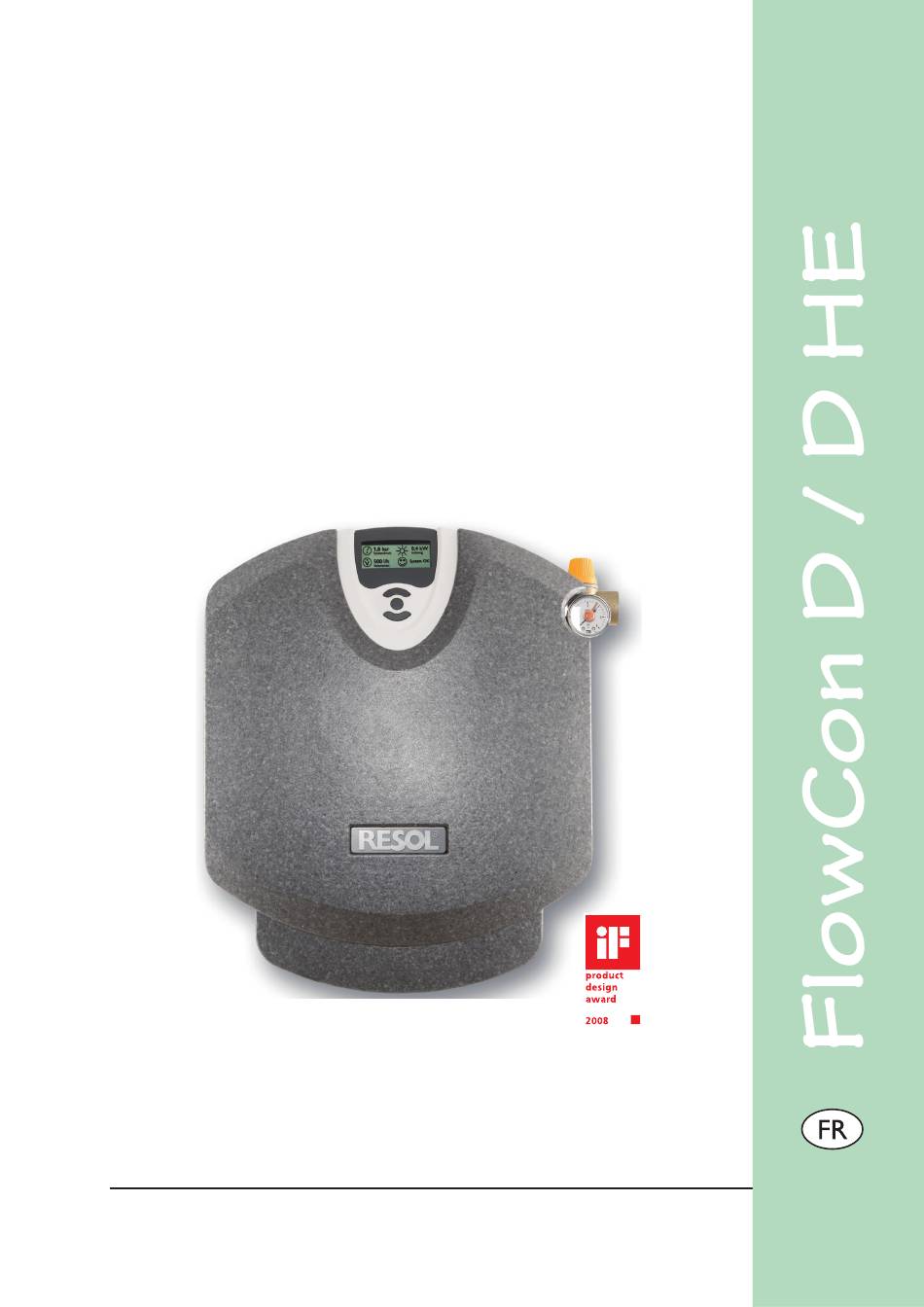

- Page 1 RESOL FlowCon D / D HE Installation Commande Mise en service www.resol.de www.resol.de Manuel Handbuch Nous vous remercions d’avoir acheté un appareil RESOL. Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale.
-
Page 2: Table Des Matières
Élimination une exclusion de garantie. Fournitures: - Éliminez l’emballage de l’appareil dans le respect de l’environ- 1 x station solaire FlowCon D / D HE nement. avec régulateur DeltaSol ® - Les appareils usagés doivent être éliminés dans le respect D HE intégré... -
Page 3: Station Solaire Avec Régulateur Intégré
RESOL a attaché beaucoup d'importance au design excep- • une vanne de sécurité pour éviter une surpression non- tionnel de la station FlowCon D / D HE. Le régulateur admissible intégré est équipé d'un écran graphique, qui assure une vi- sualisation claire de l’état de l’installation et une commande... -
Page 4: Caractéristiques Techniques Station
FlowCon D / D HE Caractéristiques techniques de la station: régulateur D / D HE DeltaSol ® Dimensions: thermomètre thermomètre Hauteur (avec isolation): 417 mm dispositif de départ retour Largeur (avec isolation): 374 mm sécurité Profondeur (avec isolation): 179 mm... -
Page 5: Montage De La Station
FlowCon D / D HE Courbe de pompe / courbe de perte de pression FlowCon D / D HE 10,0 Grundfos Solar PM 15-85 88,2 78,4 68,6 Wilo ST 15/6 58,8 FlowCon D / D HE 39,2 29,4 19,6 1000 1200 Débit [l/min]... -
Page 6: Mise En Service
FlowCon D / D HE 3. Mise en service 3.1 Rinçage et remplissage de l’installation Attention : risque de brûlure! solaire Nous vous recommandons de ne pas rincer ni remplir l’installation en cas de soleil rayonnant afin d’éviter une ébullition du fluide caloporteur dans... -
Page 7: Rinçage Et Remplissage De L'installation Solaire
FlowCon D / D HE 3.3 Rinçage et remplissage de l’installation solaire Lorsque les étapes décrites au chapitre 3.2 n'ont pas été suivies, suivre les étapes 1 à 5 du chapitre 3.2. Autrement, suivre les étapes suivantes: • Tourner les vannes à sphère dans le départ (1) et le retour (2) avec une clé... -
Page 8: Vidange De L'installation Solaire
FlowCon D / D HE 3.4 Vidange de l’installation solaire • Ouvrir les clapets anti-thermosiphon dans les vannes à sphère dans le dèpart et le retour en tournant les vannes à sphère à l’aide d’une clé à molette jusqu’à la AVERTISSEMENT! position 45°. -
Page 9: Sondes Numériques
FlowCon D / D HE 5. Sondes numériques En cas de maintenance ou d'échange des sondes: La station solaire est dotée de sondes numériques, situées dans le départ et le retour de la station. La sonde numé- • Retirer la pince de la sonde numérique rique dans le retour mesure la température et la pression. -
Page 10: Régulateur Intégré Deltasol
D / D HE est intégré dans la sta- ® tion FlowCon D / D HE et est conçu pour les systèmes de chauffage solaire standard. Les sondes numériques me- surent les températures de départ et de retour ainsi que la pression dans le retour et le débit dans le départ. -
Page 11: Installation
FlowCon D / D HE Installation Note: Le régulateur est intégré dans la station solaire et est prêt à brancher. En cas de maintenance et service, veuillez re- specter chapitre 15 ‚Raccordement électrique‘! 10. Affectations des relais et des sondes... -
Page 12: Structure Du Menu
FlowCon D / D HE 11.2 Structure du menu Le réglage et le contrôle du régulateur s‘effectuent à tra- 1,8 bar 18,4 kW vers le menu. Lors du fonctionnement, le régulateur affiche Pression Puissance l‘affichage d‘état. 500 l/h Note: Système OK Débit... - Page 13 FlowCon D / D HE affichage description gamme de réglage réglage d‘usine température maximale du 10 ... 130 °C 110 °C Tcapmax capteur hystérésis maximale du capteur 5,0 ... 20,0 K 5,0 K DTcapmax limitation de température mini- Oui, Non limitation min.
-
Page 14: Concept De Commande
FlowCon D / D HE 11.3 Concept de commande Mode de réglage Le mode de réglage permet de sélectionner des fonctions et de régler des valeurs. Appuyer sur la touche 3 pendant 2 secondes pour acceder au menu de réglage. -
Page 15: Mode D'affichage
FlowCon D / D HE Mode d‘affichage 12.1 Etat, valeurs de mesure et bilan Dans son état initial, l‘écran affiche l‘affichage d‘état. Pour accéder au menu „Bilans et valeurs de réglage“, appuyer brièvement sur la touche 2. Pour accéder au menu de réglage, appuyer sur la touche 3 pendant 2 secondes. -
Page 16: Valeurs De Bilan
FlowCon D / D HE 12.2 Valeurs de bilan Pression maximale du système 2,4 bar 20,4 kW Affichage de la pression maximale du système en bar de- Pression max. Puissance max. puis la mise en marche ou le reset. 1,5 bar 94 °C... -
Page 17: Limitation De Température Maximale Du Réservoir
FlowCon D / D HE Limitation de température maximale du Lorsque le réservoir dépasse la température maximale réservoir préréglée „Trésmax“, le système l‘empêche de continuer à chauffer. Dès que le réservoir se refroidit de plus de 2 K Tresmax (hystérésis), il chauffe de nouveau. -
Page 18: Intervalle
FlowCon D / D HE Refroidissement par circulation de retour Lorsque le réservoir atteint la température maximale préréglée, la pompe solaire reste activée afin d‘éviter que refroid. ext. le capteur n‘atteigne des températures trop élevées. La sélection: „Oui“, „Non“ température du réservoir augmente jusqu‘à la température réglage d‘usine: „Non“... -
Page 19: Température Souhaitée
2 K De plus, le régulateur maintient le débit dans la gamme de débit de la station. La FlowCon D HE avec la pompe à haute efficacité côn- trole et réduit la vitesse jusqu'à 10% à travers la sortie PWM. -
Page 20: Messages
FlowCon D / D HE Messages En cas de panne du régulateur, un message d‘erreur est af- fiché. S‘il y a plusieurs messages, le message prioritaire sera affiché. Toutes les erreurs détectées et tous les messages sont affichés dans le menu au-dessus des valeurs de bilan. -
Page 21: Raccordement Électrique
FlowCon D / D HE Message d‘erreur „Débit“ Lorsqu‘ aucun débit n‘est mesuré pendant 10 s après la mise en marche du circuit solaire (dV > 0 l/min), les sondes nu- debit mériques sont initialisées. Lorsqu‘ aucun débit n‘est mesuré... - Page 22 FlowCon D / D HE Notes...
- Page 23 FlowCon D / D HE Notes...
-
Page 24: Votre Distributeur
