CONFIGURATION
une unité, la console DMX sait qu'elle doit envoyer les DATA requises à l'adresse 1 de cette unité, quel que
soit son emplacement dans le circuit.
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : le Mega TRI38 System peut être
commandée via un protocole DMX-512. Le Mega TRI38 System comprend 3 modes de canaux DMX,
veuillez-vous référer aux pages 8 à 12 pour connaître les différents modes et valeurs
DMX. L'adresse DMX est à configurer sur le panneau arrière de la barre du Mega
TRI38 System. Votre unité ainsi que votre console DMX requièrent tous les deux un
connecteur XLR à 3 broches standard pour l'entrée et la sortie de DATA. Nous
recommandons l'utilisation de câbles DMX Accu-Cable. Si vous faites vos câbles vous-
même, veillez à bien utiliser un câble blindé standard 110-120 Ohm. (Ce câble peut
être acheté chez quasiment tous les revendeurs d'éclairage professionnel.) Vos câbles
doivent comporter des connecteurs mâle et femelle à chaque extrémité. Rappelez-
vous que les câble DMX se montent en Daisy Chain et ne se divisent pas.

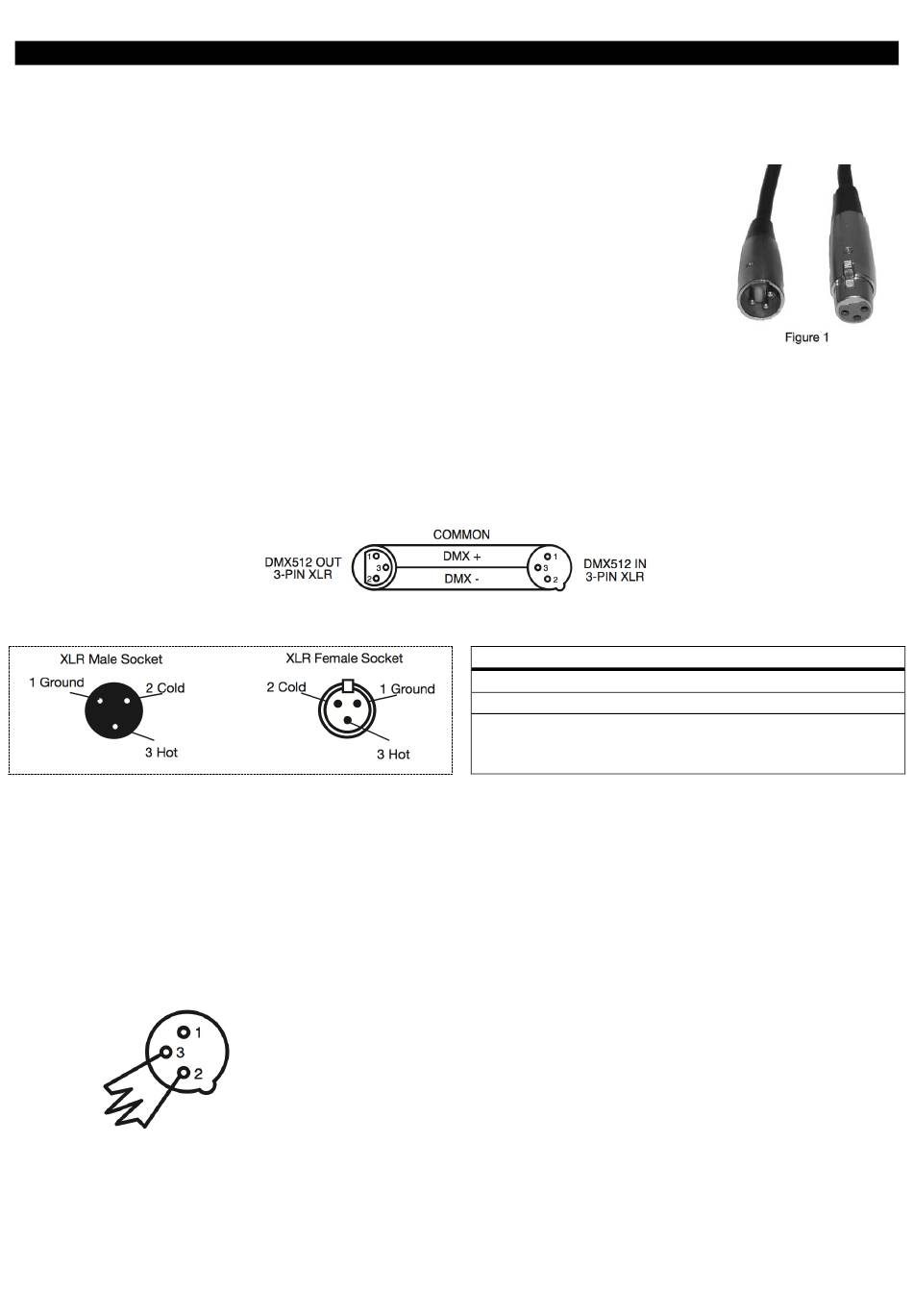

Remarque : assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Figure 3
Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR mâle
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. L'utilisation d'une terminaison de câble (Référence de
composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique
Figure 4
A.D.J. Supply Europe B.V. – www.americandj.eu –Manuel d'utilisation du Mega TRI38 System Page 5
Le bouchon de terminaison réduit les erreurs de signal et évite les
problèmes de transmission de signal et les interférences. Il est toujours
recommandé de connecter un bouchon DMX (résistance 120 Ohm ¼ W)
entre la broche 2 (DMX-) et la broche 3 (DMX +) de la dernière unité.
Figure 2
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
