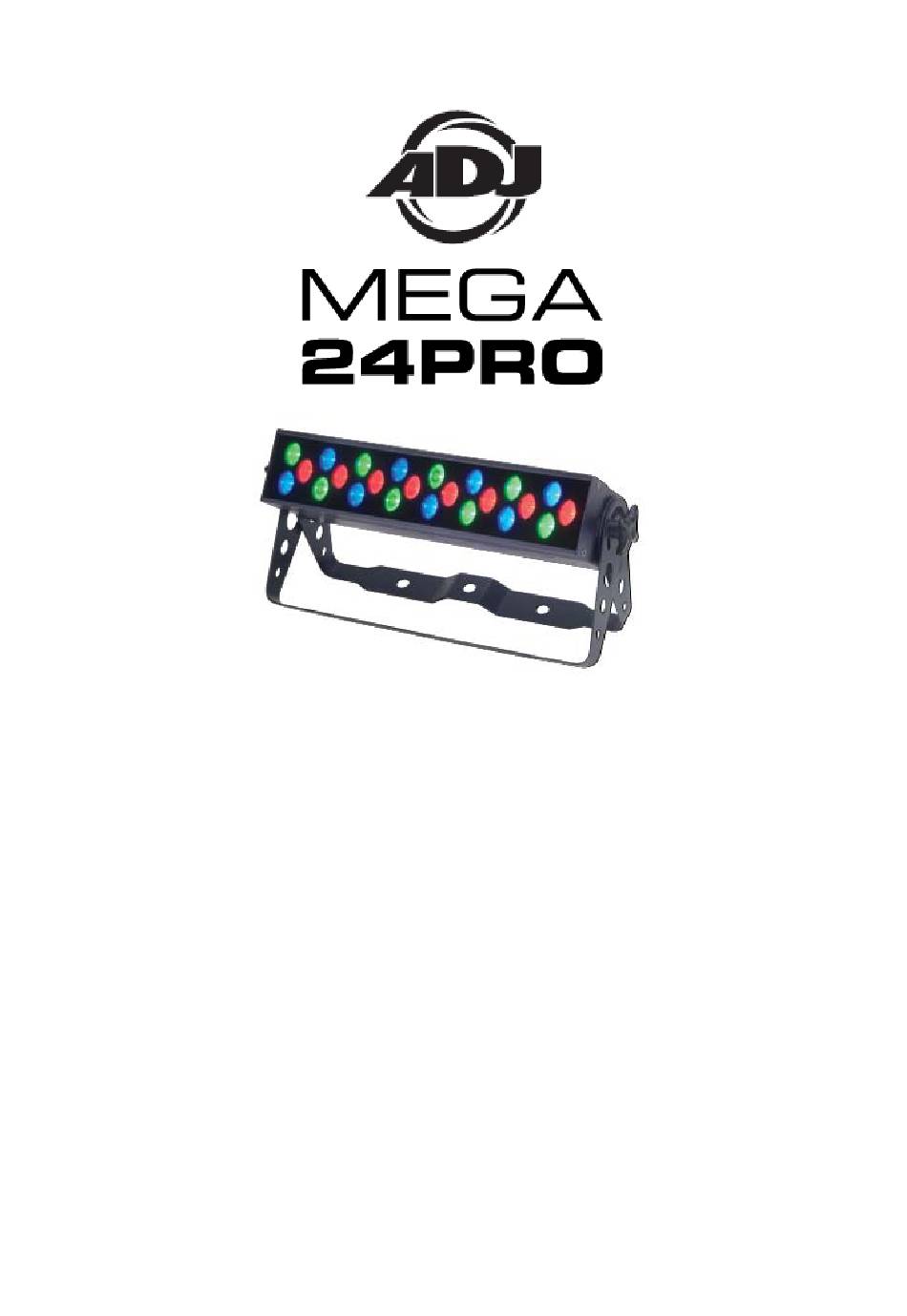

- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 1/11 ...
-
Page 2: Table Des Matières
Sommaire INTRODUCTION .................................. 3 INSTRUCTIONS GÉNÉRALES .............................. 3 CARACTÉRISTIQUES ................................ 3 ENTRETIEN .................................... 3 CONSIGNES DE SÉCURITÉ ............................... 4 CONFIGURATION .................................. 4 INSTRUCTIONS DE FONCTIONNEMENT .......................... 6 RACCORDEMENT EN DAISY CHAIN ............................ 7 VALEURS ET CARACTERISTIQUES DMX – MODE 3 CANAUX .................... 7 VALEURS ET CARACTERISTIQUES DMX – MODE 7 CANAUX .................... 8 VALEURS ET CARACTERISTIQUES DMX – MODE 6 CANAUX .................... 9 VALEURS ET CARACTERISTIQUES DMX – MODE 10 CANAUX .................... 9 VALEURS ET CARACTERISTIQUES DMX – MODE 12 CANAUX .................... 1 0 VALEURS ET CARACTERISTIQUES DMX – MODE 16 CANAUX .................... ... -
Page 3: Introduction

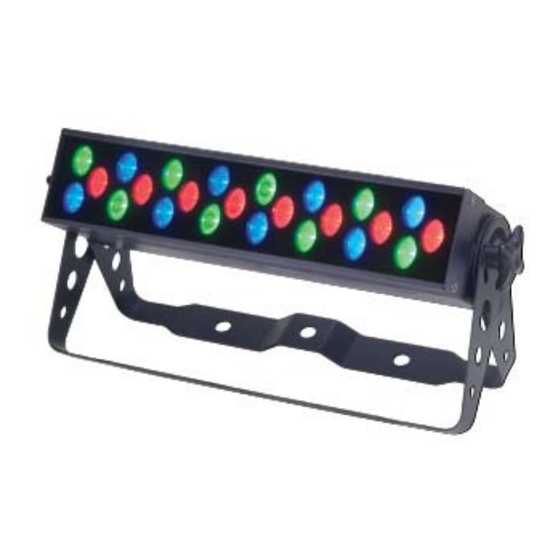

Introduction: La Mega 24PRO fait partie de l’effort continu de création de lumières intelligentes de qualité supérieure. La Mega 24PRO est une unité DMX intelligente wash couleur à LED couleur pour la scène. Ce wash peut être utilisé en mode autonome ou connecté en configuration maître/esclave. Il peut être contrôlé via un jeu d’orgues DMX. -
Page 4: Consignes De Sécurité
D. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. CONFIGURATION Alimentation : La Mega 24PRO d’American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à... -
Page 5: Configuration (Suite)
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : La Mega 24PRO est une unité à 3, 6, 7, 10, 12, ou 16 canaux DMX. L’adresse DMX est située sur le panneau arrière de la Mega 24PRO. Votre unité et votre jeu d’orgues DMX requièrent un câble DATA (Données) 110 Ohm homologué... -
Page 6: Instructions De Fonctionnement
DOWN en même temps. Modes de fonctionnement : Vous pouvez opérer votre Mega 24PRO en mode autonome ou en mode maître/esclave, d’après 7 modes : • Mode couleur : Sélectionnez une des 32 couleurs différentes qui restera statique. • Mode Programmation : Ce mode vous permet de choisir un des 12 programmes à exécuter et aussi d’ajuster le taux de vitesse. -
Page 7: Raccordement En Daisy Chain
INSTRUCTIONS DE FONCTIONNEMENT (suite) Il existe 12 programmes prédéfinis différents à partir desquels vous pouvez faire votre sélection. Vous pouvez aussi définir l’unité à « All » (toutes les couleurs) et les 12 programmes seront exécutés. 2. Appuyez sur les boutons UP (haut) ou DOWN (bas) jusqu’à obtention du programme désiré. 3. -
Page 8: Valeurs Et Caracteristiques Dmx - Mode 7 Canaux
VALEURS ET CARACTERISTIQUES DMX – MODE 7 CANAUX Canal Valeur Fonction 1 - 255 ROUGE 0% - 100% 1 - 255 VERT 0% - 100% 1 - 255 BLEU 1 - 255 0% - 100% MACROS COULEURS 1 - 7 AMBRE BASTARD 8 - 15 AMBRE MOYEN... -
Page 9: Valeurs Et Caracteristiques Dmx - Mode 7 Canaux (Suite)
VALEURS ET CARACTERISTIQUES DMX – MODE 7 CANAUX (suite) STROBOSCOPE / VITESSE DE PROGRAMMATION STROBOSCOPE 0 - 15 16 - 255 LENT – RAPIDE VITESSE DE PROGRAMMATION 0 - 239 LENT – RAPIDE 240 - 255 MUSICAL PROGRAMMES 0 - 18 19 - 37 PROGRAMME 1 38 - 56... -
Page 10: Valeurs Et Caracteristiques Dmx - Mode 12 Canaux
VALEURS ET CARACTERISTIQUES DMX – MODE 10 CANAUX (suite) 1 - 255 VERT 2 0% - 100% 1 - 255 BLEU 2 0% - 100% 1 - 255 MACROS COULEUR SVP VOIR CANAL 4 EN MODE 7 CANAUX STROBOSCOPE / VITESSE DE PROGRAMMATION STROBOSCOPE 0 - 15... -
Page 11: Valeurs Et Caracteristiques Dmx - Mode 16 Canaux
VALEURS ET CARACTERISTIQUES DMX – MODE 16 CANAUX Canal Valeur Fonction 1 - 255 ROUGE 1 0% - 100% 1 - 255 VERT 1 0% - 100% 1 - 255 BLEU 1 0% - 100% 1 - 255 ROUGE 2 0% - 100% 1 - 255 VERT 2... -
Page 12: Rvb Graphique Macro
RVB GRAPHIQUE MACRO COULEURS ROUGE VERT BLEU AMBRE BASTARD AMBRE MOYEN AMBRE DORE PALE OR GALLO AMBRE DORE ROUGE CLAIR ROUGE MOYEN ROSE MOYEN ROSE BROADWAY ROSE FOLLIES LAVANDE CLAIR LAVANDE SPECIAL LAVANDE INDIGO BLEU HEMSLEY BLEU TIPTON BLEU ACIER CLAIR BLEU CIEL CLAIR BLEU CIEL... -
Page 13: Remplacement Du Fusible
REMPLACEMENT DU FUSIBLE Tout d’abord, débranchez le cordon d’alimentation de l’unité. Le porte-fusible est situé près du cordon d’alimentation. Utilisez un tournevis à tête plate pour dévisser le porte-fusible. Ôtez le fusible obsolète et remplacez-le par un nouveau. DÉPANNAGE Vous retrouverez ci-après certains problèmes courants et leurs solutions. -
Page 14: Spécificités
SPÉCIFICITÉS Modèle Mega 24PRO Position de fonctionnement : Toute position sûre et sécurisée Voltage : 100 V ~ 240 V, 50/60 Hz LED : 24 LED d'1 Watt (8 rouges, 8 vertes et 8 bleu) Consommation : 40 W Montage en chaîne :... -
Page 15: Rohs Et Deee
RoHS et DEEE Cher client, ROHS - Une contribution sans précédent à la préservation de l’environnement L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). - Page 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Mega 24 PRO Manuel d’utilisation Page 16...
