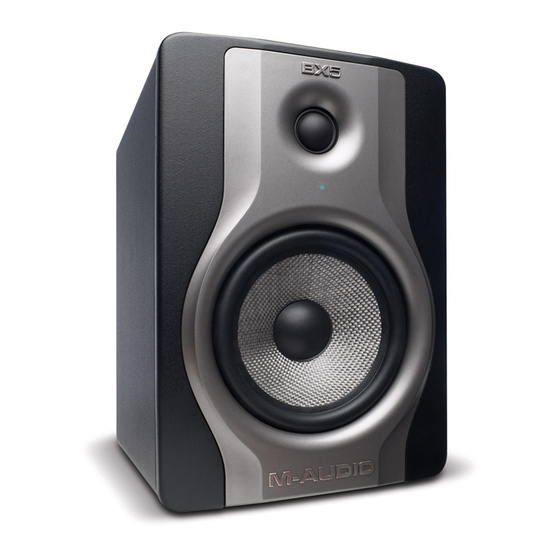

M-Audio BX5 CARBON Guide D'utilisation
  1. Manuels
  2. Marques
  3. M-Audio Manuels
  4. Haut-parleurs
  5. BX5 CARBON
  6. Guide d'utilisation
M-Audio BX5 CARBON Guide D'utilisation

M-Audio BX5 CARBON Guide D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
User Guide
English ( 3 – 6 )
Guía del usuario
Español ( 7 – 10 )
Guide d'utilisation
Français ( 11 – 14 )
Guida per l'uso
Italiano ( 15 – 18 )
Benutzerhandbuch
Deutsch ( 19 – 22 )
Appendix
English ( 23 )

Publicité

Table des Matières
loading

Manuels Connexes pour M-Audio BX5 CARBON

Sommaire des Matières pour M-Audio BX5 CARBON

  • Page 1 User Guide English ( 3 – 6 ) Guía del usuario Español ( 7 – 10 ) Guide d'utilisation Français ( 11 – 14 ) Guida per l'uso Italiano ( 15 – 18 ) Benutzerhandbuch Deutsch ( 19 – 22 ) Appendix English ( 23 )

  • Page 3: Rear Panel

    User Guide (English) Introduction The BX5 Carbon was designed and tested by veteran audio engineers to meet your needs in a studio monitoring environment. It is focused on the functional goal of delivering pure, original sound without any additional coloration. The BX5 Carbon monitor is self-powered, directly accepting a line-level signal from a variety of sources.

  • Page 4: Front Panel

    Sub-Frequency Vent Port: This port aids in reproduction of very low frequencies by discharging frequencies below 60 Hz and to act as a cooling mechanism to prevent overheating. This port should not be blocked. Acoustic Space Switch: Your BX5 monitors should ideally be placed at least one foot away from the nearest wall, ceiling, or other large, flat surface.
  • Page 5 TRS Balanced/Unbalanced Connection Assure that the power switch of the BX5 Carbon is turned to off and that the volume control of the BX5 Carbon is turned down to a minimum. Connect the male end of a TRS balanced or TS unbalanced cable to the TRS input of the BX5 Carbon (refer to the following diagram for TRS connection).

  • Page 6: Speaker Placement

    Refer to the following diagram. Place the monitors vertically with the woofer on the bottom. Placing the BX5 Carbon horizontally is not recommended. Remarks: DO NOT place any obstacles that may block the flow of air in front or between the monitors.

  • Page 7: Contenido De La Caja

    Guía del usuario (Español) Introducción Los BX5 Carbon han sido diseñados y comprobados por expertos ingenieros de sonido con el fin de satisfacer sus necesidades de monitorización en el estudio. El principal objetivo de estos monitores consiste en ofrecer sonido original, de la máxima pureza y sin ninguna clase de coloración. Los BX5 Carbon son monitores activos, compatibles con señales de línea procedentes de numerosas fuentes...

  • Page 8: Panel Frontal

    7,5 cm, puede afectarse perjudicialmente la respuesta en frecuencias bajas. Control de volumen: Este control de volumen permite establecer el nivel de presión sonora emitido por el BX5 Carbon. Switch de encendido: Prende y apaga el monitor.
  • Page 9 Instalación Por favor, antes de instalar los BX5 Carbon y con el fin de obtener el máximo rendimiento de los monitores, lea atentamente las siguientes instrucciones. Precauciones • Manipulación de los monitores: Evite tocar los monitores por los conos. Los BX5 Carbon están apretados dentro del embalaje.
  • Page 10 BX5 Carbon es imprescindible instalarlos en un entorno de escucha idóneo y colocarlos adecuadamente. Para una ubicación correcta de los BX5 Carbon tenga en cuenta lo siguiente: Los dos monitores y el oyente han de formar un triángulo equilátero. Observe el siguiente diagrama.

  • Page 11: Contenu De La Boîte

    Guide d'utilisation (Français) Instalación Les BX5 Carbon ont été conçus et testés par des ingénieurs du son chevronnés afin qu'elles respondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5 Carbon ont une amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

  • Page 12: Face Avant

    3 po pourrait affecter la réponse basse fréquence. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX5 Carbon. Interrupteur d'alimentation: Ce commutateur met le moniteur sous et hors tension.

  • Page 13: Configuration

    BX5 Carbon. Conseil : Si possible, placez vos moniteurs BX5 Carbon sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs.

  • Page 14: Placement Des Enceintes

    Référez-vous au schéma suivant : Placez les BX5 Carbon en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX5 en position horizontale.

  • Page 15: Contenuti Della Confezione

    Guida per l'uso (Italiano) Introduzione I monitor BX5 Carbon sono stati progettati e testati da ingegneri audio di elevata esperienza per soddisfare le richieste degli utenti in un ambiente di monitoraggio da studio. Si basano sull'obiettivo funzionale di offrire un suono originale puro senza colorazioni aggiuntive. I monitor BX5 Carbon dispongono di amplificatori propri, accettando direttamente un segnale a livello di linea da diverse origini.

  • Page 16: Pannello Frontale

    Ingresso TRS: Questo ingresso accetta connettori jack 6,35 mm (1/4") con cablaggio bilanciato o sbilanciato. Per il cablaggio bilanciato è necessario un connettore TRS a tre conduttori. Il cablaggio di ingresso di un connettore TRS deve seguire lo schema seguente: •...
  • Page 17 Carbon e abbassare al minimo il volume prima di eseguire i collegamenti. Configurazione La configurazione e il posizionamento dei monitor BX5 Carbon su supporti per altoparlanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparlanti. Avvalersi dei seguenti suggerimenti per ottenere le migliori prestazioni dei monitor BX5 Carbon.

  • Page 18: Posizionamento Degli Altoparlanti

    Per sfruttare al massimo le capacità di monitoraggio dei BX5 Carbon, è necessario un ambiente di ascolto appropriato e un posizionamento corretto. Fare riferimento a quanto segue per posizionare in modo corretto i BX5 Carbon.

  • Page 19: Lieferumfang

    Mittel- und Hochtonbereich. Durch die magnetische Abschirmung der Lautsprecher sind Störeinflüsse im Bereich der Desktop-Musikproduktion ausgeschlossen. Mit den BX5 Carbon bietet M-Audio einen neuen und erschwinglichen Standard für den Nahfeldbereich – sowohl für professionelle Studios als auch für das Heim-Studio.
  • Page 20 Land variieren kann. In den USA sind 115V (AC) gängig, während in Großbritannien und in den meisten Ländern Resteuropas mit 230V (AC) gearbeitet wird. Vorderseite An der Vorderseite der BX5 Carbon befindet sich eine Betriebsanzeige (Power-LED), an der Sie ablesen, ob die Monitore ein- oder ausgeschaltet sind.

  • Page 21: Konfiguration

    Leistung aus Ihren BX5 Carbon-Monitoren herauszuholen. Tipp: Wenn möglich, montieren Sie Ihre BX5 Carbon-Monitore auf Stative und stellen Sie sie nicht auf den Tisch. Tische u.Ä. schwingen bei tiefen Frequenzen mit und können so die Basswiedergabe der Lautsprecher beeinträchtigen.
  • Page 22 Hörumgebung und eine korrekte Aufstellung der Monitore. Die folgenden Erläuterungen sollen Ihnen die Aufstellung der Monitore erleichtern. Platzieren Sie die BX5 Carbon so, dass die Entfernung zwischen den Boxen und die Entfernung der Boxen zum Hörer in etwa ein gleichseitiges...

  • Page 23: Appendix (English)

    Appendix (English) Technical Specifications 2-way near-field studio reference monitors Type LF Driver 5-inch (127 mm) Kevlar curved cone with high temperature voice coil and damped rubber surround. Magnetically shielded HF Driver 1-inch (25 mm) magnetically shielded natural silk dome 56 Hz – 22 kHz Frequency Response Crossover Frequency 2.8 kHz...
  • Page 24 Manual Verison 1.4...
