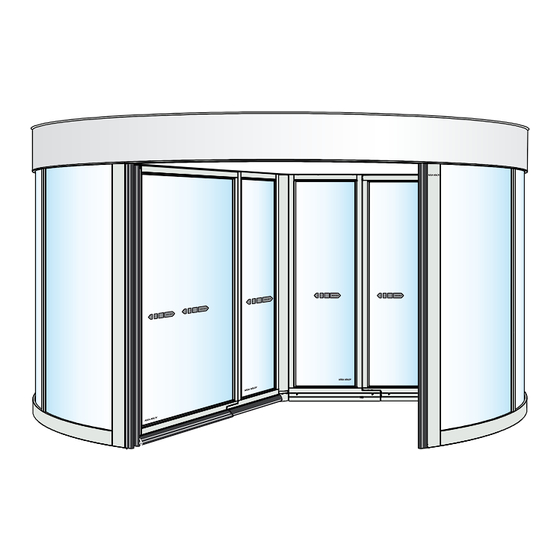

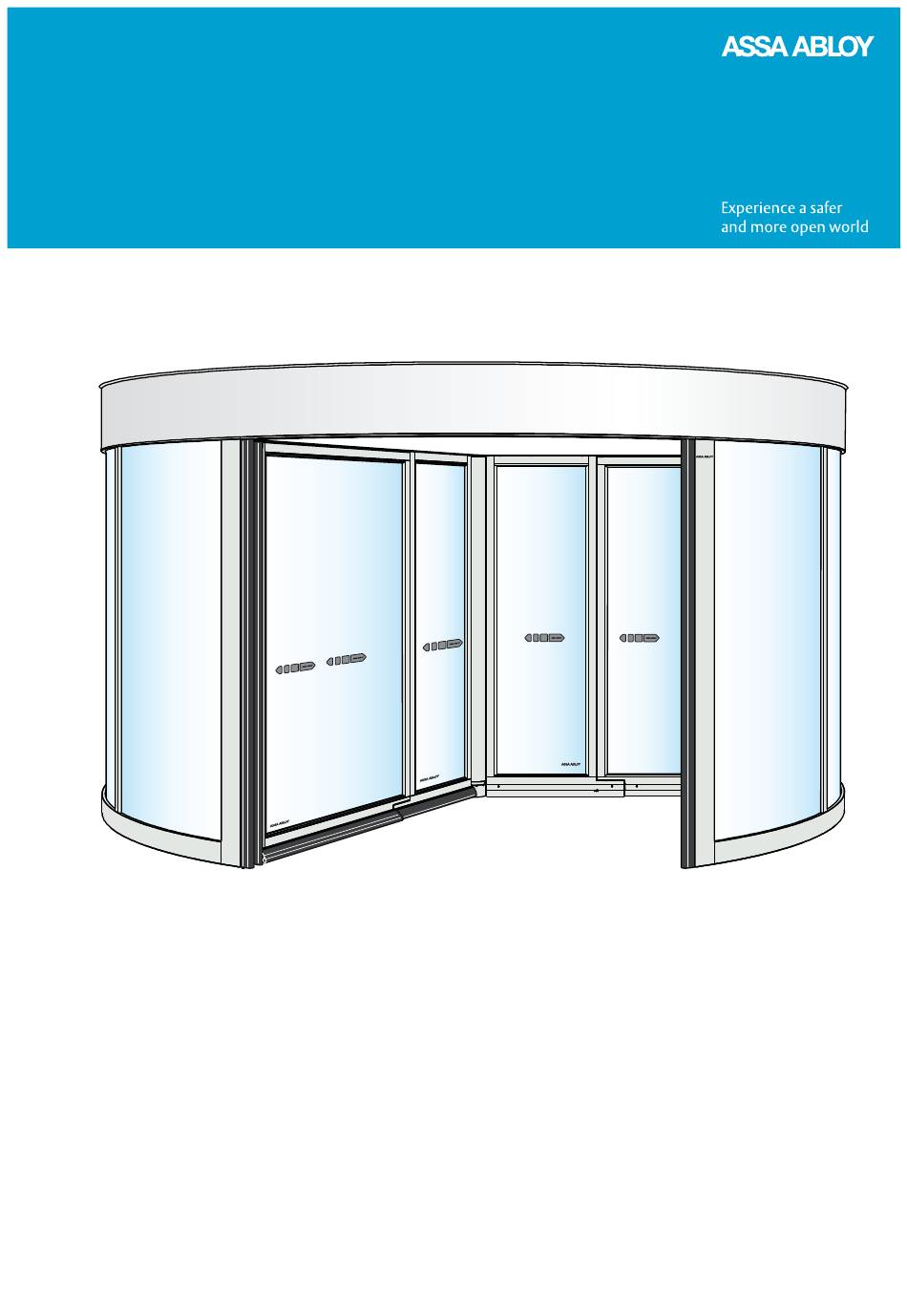

- Page 1 Instructions du fabricant Manuel d'utilisation Entrance Systems Porte tournante ASSA ABLOY RD3L (CDC4)
-
Page 2: Table Des Matières
Garantie ..............................Maintenance par l utilisateur ......................Utilisation prévue ..........................Spécifications techniques ........................ Fonctionnement de ASSA ABLOY RD3L ..................Nomenclature ............................Paramétrage et utilisation du PCD ....................Informations générales sur le PCD ..............Messages d information sur l affichage du PCD .......... - Page 3 Guide rapide de modification du mode de fonctionnement ..........Les autres produits d'ASSA ABLOY Entrance Systems ............Déclaration de Conformité ......................ASSA ABLOY en tant que mots et logos, sont des exemples de marques commerciales appartenant au groupe ASSA ABLOY. © ASSA ABLOY Entrance Systems,2020 Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
-
Page 4: Instructions Pour Un Fonctionnement Sûr
Instructions pour un fonctionnement sûr • Le non respect des informations contenues dans ce manuel peut entraîner des blessures ou des dommages à l'équipement. • Pour réduire le risque de blessures, utiliser uniquement ce réglage de porte avec des portes pour piétons. •... - Page 5 • La porte peut être actionnée automatiquement par des détecteurs ou manuellement par des télécomma- ndes. 1005704-fr-FR-9.0 Edition 2020-10-23...
-
Page 6: Félicitations Pour Votre Nouvelle Porte
Félicitations pour votre nouvelle porte ASSA ABLOY Entrance Systems ABconçoit des portes automatiques depuis plus de 50 ans. Une technologie de pointe associée à des matériaux et des composants soigneusement testés nous permet de vous proposer un produit de première qualité. -
Page 7: Garantie
À tout dommage causé de façon directe ou indirecte, par des circonstances échappant au contrôle de la société concernée au sein de ASSA ABLOY Entrance Systems, telles qu'un différend, un in- cendie, une catastrophe naturelle, une importante mobilisation militaire, une insurrection, une réquisition, une saisie, un embargo, des restrictions de l'utilisation de l'alimentation, des défauts... -
Page 8: Utilisation Prévue
Utilisation prévue La ASSA ABLOY RD3L est une porte tournante automatique développée pour assurer un accès sans courants d'air aux bâtiments. La porte peut être utilisée en intérieur ou en extérieur. En extérieur, elle doit être équipée d'un capot étanche à... -
Page 9: Fonctionnement De Assa Abloy Rd3L
En cas d'urgence toutefois, les portes sont immédiatement libérées pour faciliter l'évacuation. La conception de la ASSA ABLOY RD3L comprend des dispositifs de sécurité standard aussi bien sur le plan horizontal que vertical. -
Page 10: Nomenclature
Nomenclature FU NC FU NC DA TA DA TA ↑ ↑ – – ↓ ↓ FUNC FUNC DATA DATA ↑ ↑ – – ↓ ↓ ILL-02256 N° Description Bouton-poussoir intérieur, la porte tourne de 360° Télécommandes Toit anti-poussière Standard : charge maxi. 0 kg, ne pas marcher ou ranger quoi que ce soit sur le toit ! Avec option de renfort de toit : charge maximale 1500 kg (distribuée de façon uniforme sur la surface entière) Dispositif de contrôle de programmes (PCD) avec contact à... -
Page 11: Paramétrage Et Utilisation Du Pcd
ASSA ABLOY Entrance Systems pour révision d entre- tien. Fonctionnement en temps réel ON, voir "Fonction- DATA nement en temps réel" à la page 15. EAA156 La configuration de la porte doit être réglée par des techniciens d'entretien ASSA ABLOY Entrance Systems. 1005704-fr-FR-9.0 Edition 2020-10-23... -
Page 12: Changement Du Code D'accès
Code d accès Pour pouvoir faire fonctionner le PCD, il convient de se connecter avec un code d'accès. Entrée dans le PCD Appuyer sur # pour effacer l affichage. Entrer le code d accès 1234. L'écran affiche ==. Appuyer sur # pour valider le code d accès. Si le code d accès est correct, l écran affiche LI (connexion) 0 1 (niveau 01) -
Page 13: Changement Du Mode De Fonctionnement
Si la porte est verrouillée avec le commutateur ON/OFF, elle peut être ouverte avec un contact à clé (consulter le service après-vente ASSA ABLOY Entrance Systems local). Lorsque le contact à clé est activé, la porte est déverrouillée et tourne 360º, puis se verrouille de nouveau. -
Page 14: Les Différents Modes De Fonctionnement
Les différents modes de fonctionnement Verrouillé (Arrêt) 01 La porte tourne jusqu à sa position initiale. Si un dispositif de verrouillage électromécanique est in- stallé, il est activé. La porte ne peut être ouverte qu'avec le contact impulsionnel à clé, voir Contact impulsionnel à... -
Page 15: Fonctionnement En Temps Réel
Fonctionnement en temps réel La programmation du mode temps réel doit être faite par des techniciens d après-vente ASSA ABLOY Entrance Systems. Veuillez remplir le formulaire à la page suivante. Le système CDC dispose de trois programmes journaliers. Chaque programme journalier peut contenir jusqu à... -
Page 16: Désactivation
F556 = Désactivation Entrer F557 (Fonctionnement en temps réel OFF). Le message P3 s'éteint. F557 = La porte fonctionne conformément au mode de fonctionnement réglé manuellement. Commutateur ON/OFF La position OFF (0) annule le mode de fonctionnement en temps réel. La porte sera ver- rouillée. - Page 17 Programme journalier Programme journalier 1 Programme journalier 2 Programme journalier 3 Programme hebdomadaire Jour de la semaine Programme Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche Exceptions Début exception Fin exception Programme exceptions 1005704-fr-FR-9.0 Edition 2020-10-23...
-
Page 18: Comment Vérifier La Configuration Anti-Panique
Lecture des réglages de vitesse Entrer F3. L écran affiche S1. Utiliser l' ↑ ou ↓ pour sélectionner le numéro de la consigne à lire. Appuyer sur C pour quitter le menu. ↑ ↓ FUNC DATA EAA254 Consigne Description Valeur de consigne Consigne grande vitesse 0,5-4,0 tr/min Consigne petite vitesse (handicapés) -
Page 19: Sécurité
Sécurité Afin d assurer un niveau de sécurité optimal, les systèmes de sécurité de la porte sont contrôlés au- tomatiquement. L'état du matériel de sécurité est testé périodiquement. Ce contrôle est effectué dans des conditions de fonctionnement normales et n'affecte pas le fonctionnement quotidien normal de la porte. Dispositif de sécurité... -
Page 20: Fonctionnement En Mode De Secours
Fonctionnement en mode de secours. ILL-01907 En cas de coupure de courant ou d'alarme incendie, la porte s'arrête de tourner et le verrou des portes d'issue de secours est libéré. Les vantaux de la porte peuvent être poussés manuellement afin de permettre l évacuation. -
Page 21: Les Cellules Photoélectriques (Pdr)
Démarrage après une panne de courant, une alarme incendie ou d autres codes d'état Si les vantaux anti-panique ont été ouverts, l écran affiche S10. Pour libérer le verrouillage d'urgence et fermer les vantaux : Appuyer sur le bouton d'ARRÊT D URGENCE. FU NC FU NC L'écran affiche E20 et le verrouillage est libéré. -
Page 22: Contrôles Réguliers Des Sécurités
Remarque: Si la porte est placée sur une issue de secours, des tests doivent être réalisé cours régulièrement par un personnel qualifié ou du service incendie, conformément aux légis- lations en vigueur. Contacter votre représentant service ASSA ABLOY Entrance Systems. Pour vos contacts, voir dernière page. Edition 2020-10-23 1005704-fr-FR-9.0... - Page 23 NETTOYAGE La meilleure façon de retirer poussières et saletés de laASSA ABLOYRD3L et de préserver la qualité du revêtement émaillé, consiste à nettoyer les surfaces trois fois par an (une fois tous les quatre mois) à l eau avec un détergent doux (au pH 5-9) et non abrasif. Utiliser une éponge douce et non abrasive.
- Page 24 ASSA ABLOY Entrance SystemsAutocollant de porte : obligatoire, si applicable, pour signaler la présence de verre (apposé à toutes les sections vitrées mobiles). Automatic door Contacter votre représentant service ASSA ABLOY Entrance Systems. Pour vos contacts, voir dernière page. Edition 2020-10-23 1005704-fr-FR-9.0...
-
Page 25: Dépannage
Si le problème persiste, contactez votre représentant ASSA ABLOY Entrance Systems. Système de surveillance La porte ASSA ABLOY RD3L dispose d un système de surveillance incorporé. Durant le fonctionnement normal, l écran affiche ON. Si une erreur se produit, l écran du PCD affiche un code d état. -
Page 26: Liste Des Codes
Effectuer un ou plusieurs déverrouillages/ver- mécanique nce du verrouillage électro- rouillages. Si cela n aboutit pas, contacter le ser- mécanique vice après-vente ASSA ABLOY Entrance Systems. Arrêt d urgence Bouton-poussoir d arrêt Relâcher le bouton en le tournant dans le sens d urgence enfoncé... -
Page 27: Service/Maintenance
Service/Maintenance L'entretien et les réglages réalisés par votre ASSA ABLOY Entrance Systems représentant agréé assu- reront un fonctionnement sûr et adéquat de votre porte automatique N'oubliez pas de tenir à disposition le "carnet d'entretien" et le document "Test d'acceptation de site et évaluation des risques"... -
Page 28: Mode De Commande À Distance
Pour commander la porte et effectuer des révisions d entretien, le système CDC peut être connecté à un ordinateur via le port COM de la connexion RS 232. La connexion peut être directe ou via modem. Consulter le service après-vente ASSA ABLOY Entrance Systems local pour plus d informations. Com. port Port.com... -
Page 29: Connexion
Logout ? (Y/N) Appuyer sur Y pour se déconnecter ou N pour retourner au menu principal. Menu principal CDC Main Menu Door Type :RD3L CDC42-3L HC11 SW Release : Ver 1.01.24 P1 #521B 2013-11-14 M16C SW Release : Ver 3.1.9... -
Page 30: Opération De La Porte
Opération de la porte CDC Door Operation Page Error/Status Display: Operating Mode: Door Speed (RPM*10): Revolution Counter: 111000 2008-02-01 Date & Time: Friday 2008-02-02 13:07:16 Operating modes: 1 : Lock Door (Off) 2 : Auto 4 : Exit 6 : Continuous Rotation 7 : Manual Operation 8 : Summer Position Press function key:... -
Page 31: Options
Options Bien que le ASSA ABLOY RD3L soit installé de façon à répondre à toutes les réglementations appli- cables en matière de sécurité, il est possible d'améliorer la sécurité / confort à l'aide des accessoires suivants (contacter votre revendeur ASSA ABLOY Entrance Systems local pour obtenir une description détaillée). -
Page 32: Bouton-Poussoir Handicapés
Bouton-poussoir handicapés EAA455 Lorsque le bouton est actionné, la porte tourne de 360° à vitesse lente. Panneau de contrôle F U N C F U N C D AT A D AT A E N C Y E M E R G S T O P ↑... -
Page 33: Guide Rapide De Modification Du Mode De Fonctionnement
Guide rapide de modification du mode de fonctionnement FUNC FUNC DATA DATA ↑ ↑ – – ↓ ↓ #Code d’accès# #Access code# FUNC FUNC FUNC FUNC DATA DATA DATA DATA ↑ ↑ ↑ ↑ – – – – ↓ ↓ ↓... -
Page 34: Les Autres Produits D'assa Abloy Entrance Systems
Les autres produits d'ASSA ABLOY Entrance Systems • Systèmes de porte • Portes métallo-textiles à relevage vertical • Portes éclipsables • Niveleurs de quai • Rideaux d air • Sas de quai • Portes coulissantes • Portes pliantes • Portes battantes •... -
Page 35: Déclaration De Conformité
Déclaration de Conformité Nous ASSA ABLOY Entrance Systems AB Lodjursgatan 10 SE-261 44 Landskrona Sweden déclarons, sous notre seule responsabilité que les équipements de type: RD3L sont conformes aux directives suivantes : 2014/30/CE Directive de compatibilité électromagnétique (CEM) 2006/42/CE Directive machines (DM) 2011/65/UE relative à... - Page 36 En nous appuyant sur le succès à long terme des marques Besam, Crawford, Albany, Megadoor et Nergeco, nous proposons des solutions sous la marque ASSA ABLOY. Nos produits et services sont conçus pour satisfaire les besoins des utilisateurs finaux en termes de sécurité, de durabilité...
