Détecteur de mouvement avec capteur de luminosité pour installation murale
ZPDW0
CARACTÉRISTIQUES
Détection de mouvement (PIR) en 2 secteurs réglables en sensibilité.
Longueur de détection de jusqu'à 10 m
Capteur du niveau d'illumination.
6 canaux de détection de mouvement.
Détection d'occupation.
10 fonctions logiques.
Sauvegarde des données complète en cas de panne du bus KNX.
BCU KNX intégré (TP1-256).
Dimensions 55,5 x 55,5 x 40,0 mm.
Montage encastré dans boîtier de mécanismes avec cadre enjoliveur.
Conforme aux directives CE UKCA RCM (marques sur la face arrière du dispositif).
1. Cadre décoratif*
4. LED de programmation
* Vendu séparément
Bouton de programmation: Appui court pour entrer dans mode de programmation. Si ce bouton est maintenu appuyé lors de la connexion du bus, le
dispositif entrera en mode sûr.
LED de programmation: indique que l'appareil est en mode programmation (couleur rouge). Quand l'appareil entre en mode sûr, il clignote en rouge avec
une période de 0,5 sec. Pendant le démarrage (ré initialisation ou après une panne du bus KNX), s'il n'est pas en mode sûr, elle émet un flash rouge.
SPÉCIFICATIONS GÉNÉRALES
CONCEPT
Type de dispositif
Tension (typique)
Marge de tension
Alimentation
Consommation
KNX
maximale
Type de connexion
Alimentation externe
Température de travail
Température de stockage
Humidité relative de fonctionnement
Humidité de stockage
Caractéristiques complémentaires
Classe de protection
Type de fonctionnement
Type d'action du dispositif
Période de sollicitations électriques
Degré de protection
Installation
Intervalles minimums
Réponse en cas de panne du bus KNX
Réponse en cas de retour du bus KNX
Indicateur de marche
Poids
Indice CTI de la PCB
Matériel de la carcasse
(1) Consommation maximale dans le pire des cas (modèle Fan-In KNX)
¹ Au-dessus des 35 °C la distance de détection pourrait se réduire
© Zennio Avance y Tecnología S.L.
2. Indicateurs LED de détection
5. Bouton de programmation
Tension
29 V DC (typique)
24 VDC¹
Édition 5
6. Connecteur KNX
DESCRIPTION
Dispositif de contrôle de fonctionnement électrique
29 V DC TBTS
21-31 VDC
mA
5,3
10
Connecteur de bus typique TP1 pour câble rigide de 0,8 mm Ø
Pas nécessaire
0 .. +45 °C ²
-20 .. +55 °C
5 .. 95 %
5 .. 95 %
Classe B
III
Fonctionnement continu
Type 1
Long
IP20, milieu propre
Montage encastré dans boîtier de mécanismes
Pas nécessaires
Récupération des données selon configuration
Récupération des données selon configuration
La LED de programmation indique le mode de programmation (rouge).
L'initialisation du capteur de mouvement, après alimenter le dispositif,
s'indique au travers de la LED de détection (clignotement en rouge).
Les détections de mouvement s'indiquent avec un flash rouge (dans le cas
ou la LED se trouve habilité).
71 g
175 V
Carcasse de PC FR V2 libre d'halogènes et verre de PEAD
Pour plus d'information
Presentia W0
DOCUMENTATION TECHNIQUE
1
7
2
3

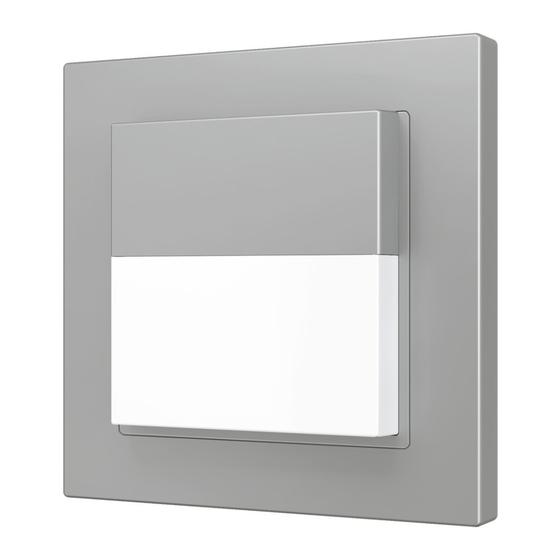

Figure 1: Presentia W0
3. Clip de fixation
7. Plaque métallique pour nivelage
(1 et 1,5 mm)
mW
153,7
240
www.zennio.fr
4
5
6
Page 1/2
