- Page 1 Presentia C v2 Détecteur de présence avec capteur de luminosité pour installation en plafond ZPDC30LV2 Version du programme d'application : [1.4] Édition du manuel: [1.4]_b www.zennio.fr...
-
Page 2: Table Des Matières
Presentia C v2 SOMMAIRE Sommaire ............................2 Actualisations du document ......................3 Introduction .......................... 4 Presentia C v2 ........................ 4 Installation ........................5 Initialisation et erreur d'alimentation ................6 Configuration......................... 7 Général .......................... 7 Détecteur de présence ....................8 Fonctions logiques ......................9 ANNEXE I. -
Page 3: Actualisations Du Document
Presentia C v2 ACTUALISATIONS DU DOCUMENT Version Modifications Page(s) Changements dans le document: [1.4]_b Correction des errata dans la table des objets. Changements dans le programme: [1.4]_a Optimisation des modules de: fonctions logiques et capteurs de présence. http://www.zennio.fr Support technique : https://support.zennio.com... -
Page 4: Introduction

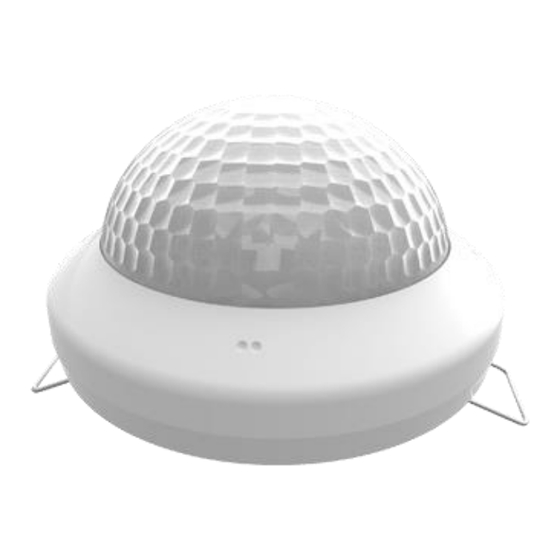

1 INTRODUCTION 1.1 PRESENTIA C v2 Le Presentia C v2 de Zennio est un dispositif qui, entre autres fonctions, permet la détection de présence, la mesure et le contrôle de la luminosité et la détection d'occupation dans le cadre de la pièce où il est installé. Il est conçu pour son installation en plafond ou faux-plafond avec l'aide des accessoires dont il dispose. -
Page 5: Installation
Bouton de Test/Prog. Ressort de fixation. Connecteur KNX. Figure 1. Presentia C v2 Éléments. À continuation, description des éléments principaux du dispositif: Bouton de programmation (5): un appui court sur ce bouton situe le dispositif en mode de programmation. La Led associée (2) s'allume en rouge. -
Page 6: Initialisation Et Erreur D'alimentation
également disponible sur la page web de Zennio. http://www.zennio.fr. 1.3 INITIALISATION ET ERREUR D'ALIMENTATION Durant la mise en marche du dispositif, la LED de programmation clignotera en bleu pendant une minute avant que les détecteurs de mouvement soient prêts. -
Page 7: Configuration
Presentia C v2 2 CONFIGURATION 2.1 GÉNÉRAL Après avoir importé la base de données correspondante sous ETS et avoir ajouté le dispositif à la topologie du projet considéré, le processus de configuration commence en accédant à l'onglet de paramétrage du dispositif. -
Page 8: Détecteur De Présence
Les envois suivants respectent la période paramétré. 2.2 DÉTECTEUR DE PRÉSENCE Le Presentia C v2 inclut six canaux indépendants de détection de présence, deux canaux de variation de lumière constante et un canal de détection d'occupation. La détection de présence consiste en l'envoi d'objets sur le bus à chaque fois que le dispositif observe un mouvement (ou l'absence de mouvement) dans l'environnement de la pièce où... -
Page 9: Fonctions Logiques
Veuillez consulter le document spécifique "Fonctions logiques", disponible dans la page du produit sur le site web de Zennio (www.zennio.fr) pour obtenir des informations détaillées sur l'utilisation des fonctions logiques et leur configuration sous ETS. -
Page 10: Annexe I. Objets De Communication
Presentia C v2 ANNEXE I. OBJETS DE COMMUNICATION " " Intervalle fonctionnel montre les valeurs qui, indépendamment de celles permises par la taille de l'objet, ont une utilité ou une signification particulière de par une définition ou une restriction du standard KNX ou du programme d'application. - Page 11 Presentia C v2 1 Byte C - W - - DPT_Scaling 0% - 100 % Sensibilité du capteur 3 1-100% 1 Byte C - W - - DPT_Scaling 0% - 100 % Sensibilité du capteur 4 1-100% 25, 35, 45, 55, 65, 75...
- Page 12 Presentia C v2 … 0x7 (Réduite 1%) 0x8 (Arrêter) 0x9 (Monter 100%) … 0xF (Augmenter 1%) 99, 115 1 Bit C - W - - DPT_Enable [RLCx] Contrôle manuel: 0 = Désactiver; 1 = Activer 100, 116 1 Bit C R - T - DPT_Enable [RLCx] Contrôle manuel (état)
-
Page 13: Venez Poser Vos Questions Sur Les Dispositifs Zennio
