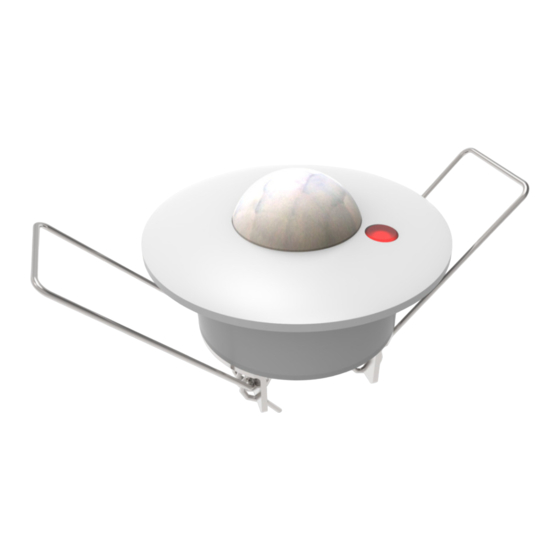

- Page 1 Détecteur de mouvement Détecteur de mouvement avec détecteur de luminosité ZN1IO-DETEC / ZN1IO-DETEC-N / ZN1IO-DETEC-P / ZN1IO-DETEC-X Édition du manuel: [0.2]_b www.zennio.com/fr...
-
Page 2: Table Des Matières
Detector de movimiento Table des matières Actualisations du document ......................3 Introduction .......................... 4 Détecteur de mouvement Zennio ................. 4 Modèles et compatibilité avec les dispositifs ............... 4 Installation ..........................5 Installation générale ...................... 5 Connexion du dispositif ....................8 Connexion de plusieurs détecteurs en parallèle ............ -
Page 3: Actualisations Du Document
Detector de movimiento ACTUALISATIONS DU DOCUMENT Version Modifications Page(s) Ajout de détails sur la fonction de forcer état. [0.2.0]_b Ajout de détails sur la fonction de détection de présence. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 4: Introduction
être consultés en cas de doute. De plus, les fonctions et les options disponibles pour le détecteur de mouvement peuvent changer légèrement en fonction du dispositif Zennio sur lequel il se connecte, c'est pourquoi le manuel du détecteur de mouvement est spécifié pour chaque dispositif Zennio. ll est fortement recommandé... -
Page 5: Installation
(voir section 2.1), qui doit être configuré en fonction du dispositif Zennio sur lequel il se connecte. Pour plus d'information sur le type (A ou B) correspondant à chaque dispositif Zennio, consulter le document technique (disponible sur www.zennio.com/fr) ou contacter le Support technique de Zennio. - Page 6 Detector de movimiento Figure 2. Diagramme des éléments (modèle ZN1IO-DETEC y ZN1IO-DETEC-N) A. Indicateur LED. B. Cellule de détection. C. Connecteur. D. Triple micro- interrupteur. E. Pinza metálica. Figure 3. Diagramme des éléments (modèles ZN1IO-DETEC-P y ZN1IO-DETEC-X) Figure 2 et la Figure 3 montrent les éléments principaux du dispositif:...
- Page 7 A partir de ces Interrupteurs il est possible d'activer ou désactiver la mesure de la luminosité (interrupteur numéro 1, uniquement sur le modèle ZN1IO-DETEC-P) et le clignotement de la LED indicatrice de détection de mouvement (interrupteur numéro 3). L'interrupteur numéro 2 permet de choisir le mode de fonctionnement (Type A ou Type B), en fonction du dispositif Zennio sur lequel est connecté...
-
Page 8: Connexion Du Dispositif
Figure 7 montre ce type de montage, avec un des câbles de chaque détecteur (celui identifié comme "I") connecté sur une même entrée du dispositif, et les deux autres (identifiés "C") connectés sur le commun. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 9 (voir section 2.1), sinon les mesures des détecteurs se parasitent entre elles. Note: Les dispositifs Zennio compatibles avec le détecteur de mouvement offrent en générale la possibilité d'activer plusieurs canaux virtuels de détection, ce qui permet un contrôle multiple (avec différents comportements) associé...
-
Page 10: Paramétrage Ets
(0 - 63) sont envoyées sur le BUS. Note: Les noms des objets peuvent varier légèrement en fonction de l'entrée sur laquelle le détecteur est connecté. Figure 8. Fenêtre "Configuration" Les options de l'onglet de configuration du détecteur de mouvement sont: http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 11 Note: Il faut savoir que pendant une détection continue de mouvement, le niveau de luminosité peut tarder un peu plus de temps avant d'être actualiser vu que les deux signaux (détection et luminosité) partagent le même port du dispositif. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
-
Page 12: Canaux
Figure 11. Configuration du canal Simplement, le canal commute sur l'état "Détection" quand un signal de détection de mouvement est reçu du détecteur, et une "Non détection" quand ce signal n'est plus reçue. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 13 "Détection" sans être passé par "Non détection" entre t et t Figure 12. État de détection du canal devant un signal de mouvement. Les paramètres de la partie supérieure de cet onglet déterminent les temps mentionnés: http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 14 Retard de réinitialisation: Définit un retard avant l'envoi de l'objet de luminosité. L'intervalle permis est de 5 à 60 secondes. Ce paramètre est utile en combinaison avec la fonction de Détection conditionnée par la luminosité, il est donc recommandé de lire les exemples proposés après. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
-
Page 15: Détection
Mode: Indique si l'envoi est Unique ou Cyclique. Dans le cas de choisir la seconde option, s'affiche également le champ suivant: Période: 1 à 255 secondes, 1 à 255 minutes, 1 à 18 heures. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 16: Non Détection
Bloquer en utilisant objet de 1 bit: Le canal passe de l'état actif à inactif (ou inversement) en fonction de la valeur reçue sur l'objet "[Ex] [Canal i] Blocage". Figure 15: Bloquer en utilisant objet de 1bit http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 17 BUS au moment où le canal passe à l'état inactif. "Rien", "Non détection" et "Détection". Bloquer par scène: Le canal commute entre actif et inactif en fonction des valeurs de scène reçues sur l'objet "[Detec. Mov.] Scènes: entrée". http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 18 Note: Les valeurs de "Non détection" sont toujours envoyées, que la luminosité soit inférieure ou supérieure au seuil. Si cette option est activée, les paramètres suivants sont alors à configurer: Seuil: Pourcentage de luminosité à partir duquel le canal arrête d'envoyer des détections. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 19 (55%). Comme il est possible de le voir, dans cet exemple (dans lequel il a été décidé d'envoyer une "Non détection" après avoir dépassé le seuil), il est essentiel que le seuil http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 20 Après un temps dans mouvement, une "Non détection" est envoyée, ce qui éteint la lumière. Si, tout de suite après, un nouveau mouvement est détecté sans que le dispositif ait eu le temps de détecter que la pièce est redevenue sombre, l'envoi de la http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 21 La situation précédente peut être évitée si un retard à la réinitialisation de la luminosité est imposée, de telle sorte qu'il reste à 0% jusqu'à la fin de l'extinction lente, évitant ainsi que des valeurs soient réécrites sur le 0%. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
-
Page 22: États Forcés
(c'est-à-dire, cet objet permet de simuler la détection de mouvement). Le comportement devant l'arrivée d'une valeur du BUS est: Un "ON" est reçu: Si le canal était en état de "Détection", aucun action n'est réalisée. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 23: Détection De Mouvement Externe
Ce dernier paramètre permet d'activer ou désactiver un objet de communication spécifique ("[Ex] Détection de mouvement externe") pour recevoir des détections de mouvement depuis d'autres dispositifs KNX, de telle sorte que plusieurs dispositifs peuvent combiner leurs états et donner une réponse commune. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 24: Détection De Présence
A la fin de ce chapitre, il y a un exemple pratique (chapitre 3.2.3) pour mieux comprendre le fonctionnement de cette fonctionnalité. Une fois la fonction du Détecteur de présence activée dans l'onglet "Configuration", une nouvelle fenêtre avec les paramètres associés apparaît. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 25: Maître
(état "non occupé") en fonction de l'information reçue des esclaves (sur l'objet "[Ex] Détection de présence: entrée d'esclave") et du sien. Les transitions entre un état de présence et un autre donne lieu aux envois sur le BUS que l'intégrateur configure sur les paramètres suivants: http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 26 Toute détection de mouvement (esclaves inclus) provoque le passage à l'état "Occupé". La valeur de déclenchement (0 / 1), le temps d'attente (1 à 10 secondes) et le temps d'écoute (1 à 10 secondes) se configurent dans les paramètres du même nom. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
-
Page 27: Fausses Detections De Non Occupe
Les seuls paramètres de cette fonction sont: Fausse détection de non occupé: Activé / Désactivé cette fonction. Numéro de la scène: Numéro de la scène (1 - 64) à utiliser. Figure 21: Fausse détection de "Non Occupé" http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... -
Page 28: Esclave
Les objets qui interviennent pour une détection de présence correcte sont: Objet "[Ex] Détection de présence: Sortie d'esclave" du dispositif sur lequel est connecté le détecteur esclave numéro1. Objet "[Ex] Détection de présence: Sortie d'esclave" du dispositif sur lequel est connecté le détecteur esclave numéro2. http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/... - Page 29 2 réagit comme celui de gauche. Par contre, la détection de présence du dispositif du détecteur maître étant déjà en état "occupé", rien ne se passe sur la lampe. Puis, une des deux personnes quitte la chambre (pendant que l'autre se trouve http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 30 BUS, laquelle sera reproduit (au lieu d'allumer la lampe) lorsque la personne qui dort bougera (ceci, quand le dispositif passe à "Occupé" après la détection de mouvement mais sans signal de déclenchement préalable du détecteur de portes). http://www.zennio.com/fr Support technique: http://zenniofrance.zendesk.com/...
- Page 31 Únete y envíanos tus consultas sobre los dispositivos Zennio: http://zennio.zendesk.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.com info@zennio.com...
