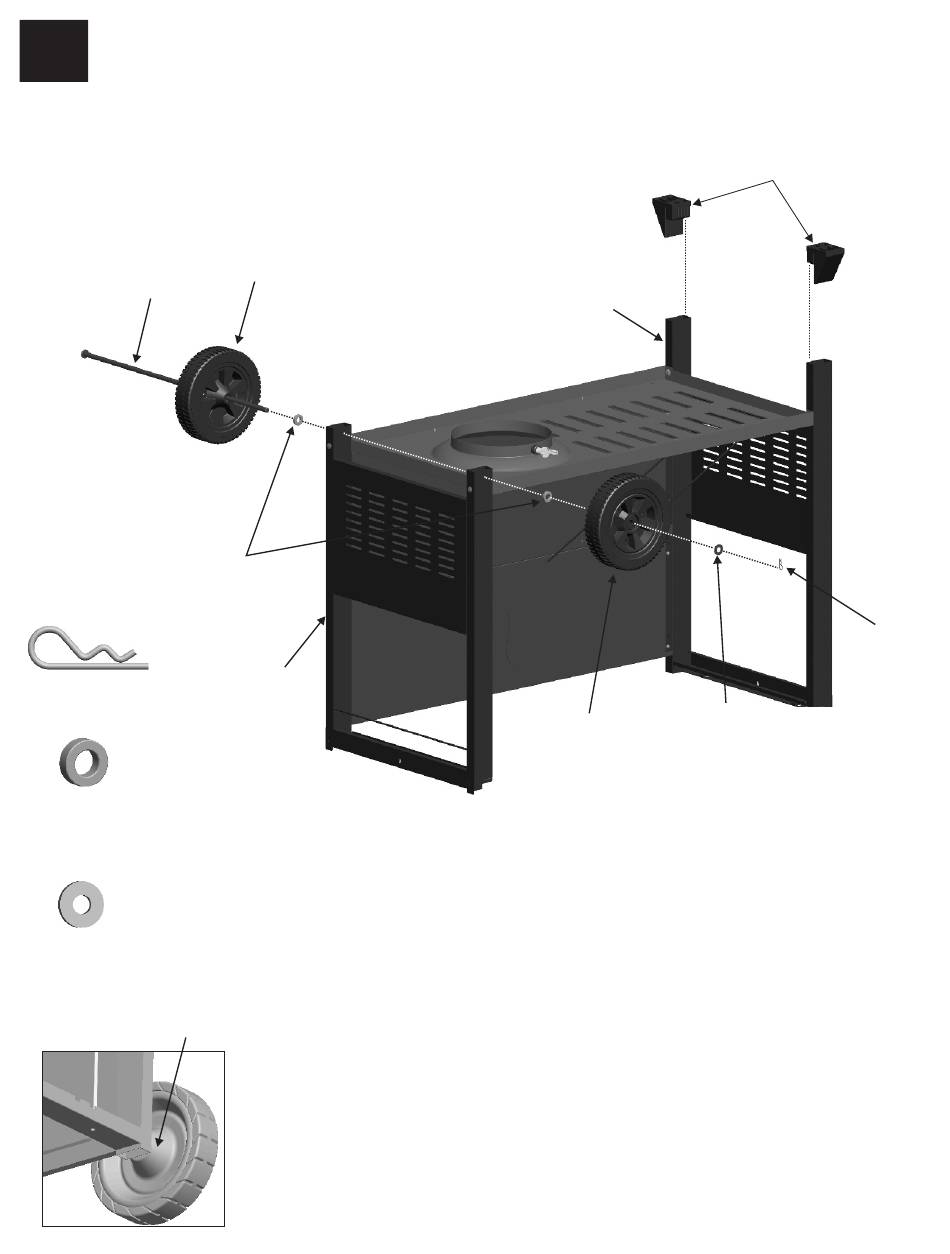

Mettez l'assemblage à l'envers.
5
•
Insérez la tige d'essieu dans la roue, dans la piéce d'espacement de roue, dans les pieds puis dans l'autre piéce d'espacement de
roue et roue. Assurezvous que la partie conique de la roue repose contre le pied. Fixez la roue au moyen d'une rondelle d'essieu
et d'une cheville.
•
Enfoncez les surélévateurs de pied dans les pieds droits au moyen d'un marteau.
Tige d'essieu
Pièce d'espacement de roue
Panneau latéral de
Cheville
gauche
Qté 1
Piéce d'espacement
de roue
Qté 2
Rondelle d'essieu
Qté 1
La partie conique de la roue
doit reposer contre le pied
20
Roue
Surélévateurs de pieds
Panneau latéral
de droite
Rondelle d'essieu
Roue
Cheville
