COMPRENDRE LE DMX (suite)
Connexion DMX-512 avec terminaison DMX
Une terminaison DMX doit être utilisée dans toutes les lignes DMX en particulier les plus
longues. L'utilisation d'une terminaison peut éviter les comportements erratiques de votre ligne
DMX. Une terminaison est une résistance 120 Ohm 1/4 watt connectée entre les broches 2 et 3
d'un connecteur XLR mâle (DATA + et DATA -). Ce dispositif est inséré dans le connecteur
femelle XLR du dernier appareil dans votre chaîne afin de mettre fin à la ligne. L'utilisation d'un
terminateur de ligne (accessoire Elation: DMX T PACK) diminuera les possibilités d'un
5 broches DMX XLR Connecteurs: Certains fabricants utilisent des connecteurs XLR de
transmission de données à 5 broches à la place de 3. Les dispositifs XLR à 5 broches peuvent
être implémentés dans une ligne DMX XLR à 3 broches. Lors de l'insertion des connecteurs XLR
à 5 broches sur une ligne à 3 un adaptateur de câble doit être utilisé, ces adaptateurs sont
disponibles dans la majorité des magasins d'appareils électriques. Le tableau suivant détaille une
conversion correcte des câbles.
Conducteur
Terre/Blindage
Data compliment (signal -)
Data True (signal +)
Non utilisé
Non utilisé
Adressage DMX de l'unité
Une adresse DMX de départ doit être attribuée à toutes les unités en utilisant un jeu d'orgues
DMX, de sorte que les dispositifs concernés répondent correctement au signal de commande.
Cette adresse numérique de départ est le numéro de canal sur lequel l'appareil commence à «
écouter » les informations de commande numérique envoyé par le jeu d'orgues DMX.
L'attribution de cette adresse DMX de départ est obtenue par le réglage adéquat de l'adresse
DMX sur l'écran numérique situé à l'arrière de l'appareil.
Vous pouvez définir une adresse de départ identique pour tous les appareils d'éclairage ou
groupe d'éclairage, ou définir une adresse différente pour chaque appareil individuellement.
Gardez à l'esprit que définir la même adresse DMX pour tous vos appareils seront occasionnera
la commande de tous les appareils de la même façon, en d'autres termes, la modification des
paramètres d'un canal aura une incidence sur tous les appareils simultanément.
©ELATION PROFESSIONAL®

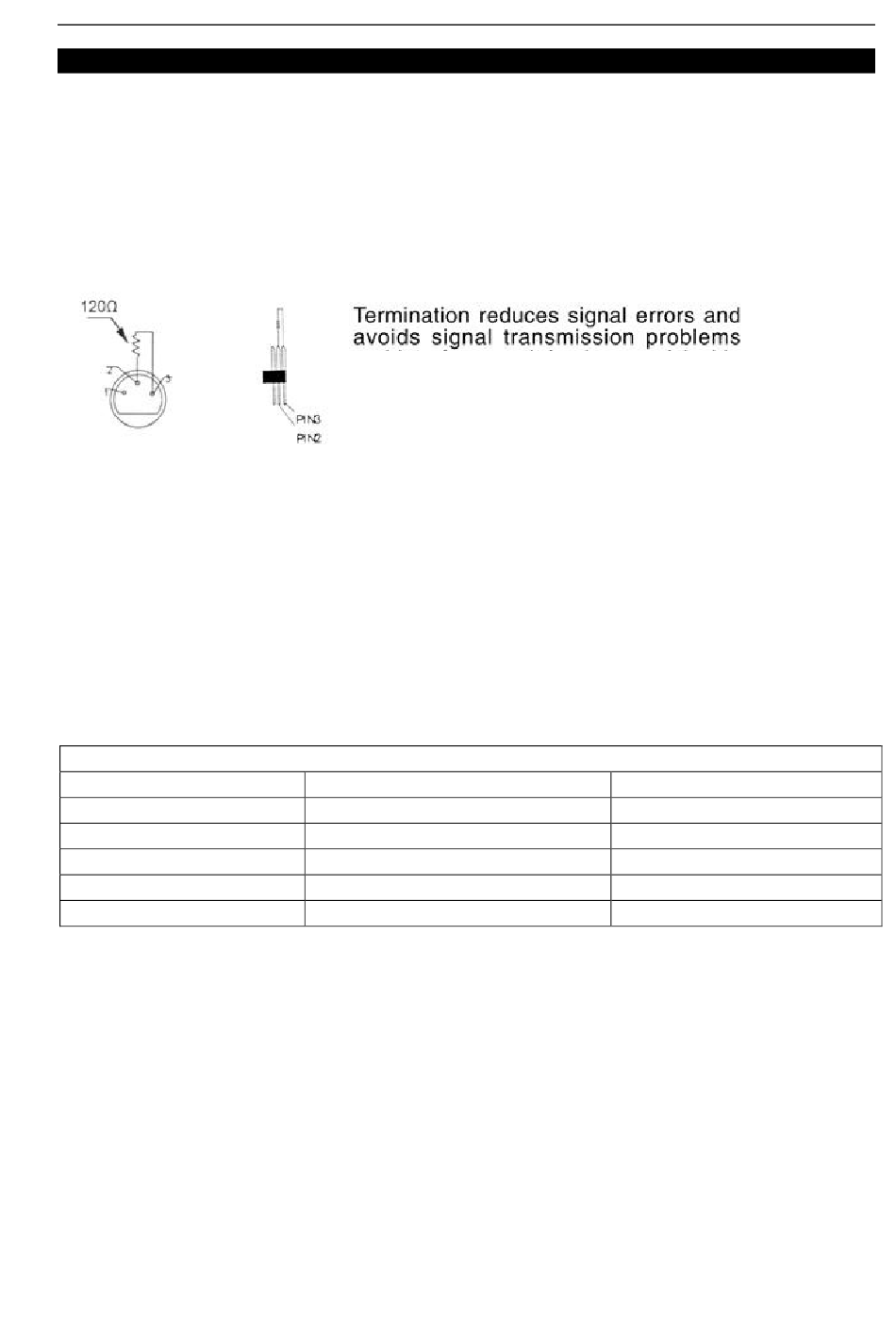

Une terminaison réduit les erreurs de signal et permet
d'éviter les problèmes de transmission de signal ainsi que
les interférences. Il est toujours recommandé de connecter
une terminaison DMX (résistance de 120 Ohm et 1/4 watt)
entre la broche 2 (DMX-) et la broche 3 (DMX+) à la dernière
unité.
Conversion XLR 3 broches vers XLR 3 broches
Femelle XLR 3 broches (sortie)
Broche 1
Broche 2
Broche 3
Mâle XLR 5 broches (entrée)
11
DLED Par Zoom
comportemen
t erratique.
Broche 1
Broche 2
Broche 3
Broche 4 – Ne pas utiliser
Broche 5 – Ne pas utiliser
DLED Par Zoom
