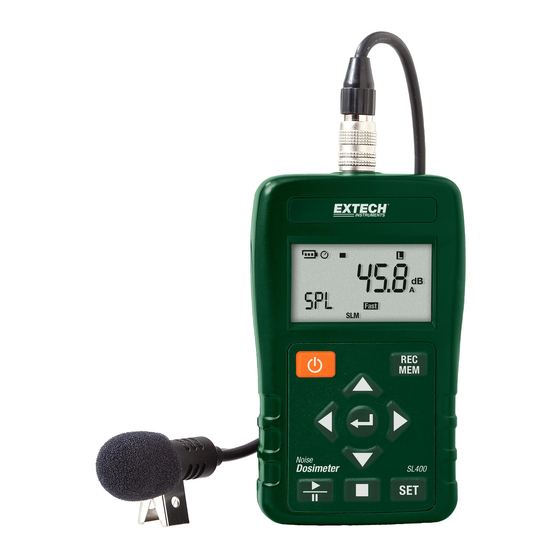

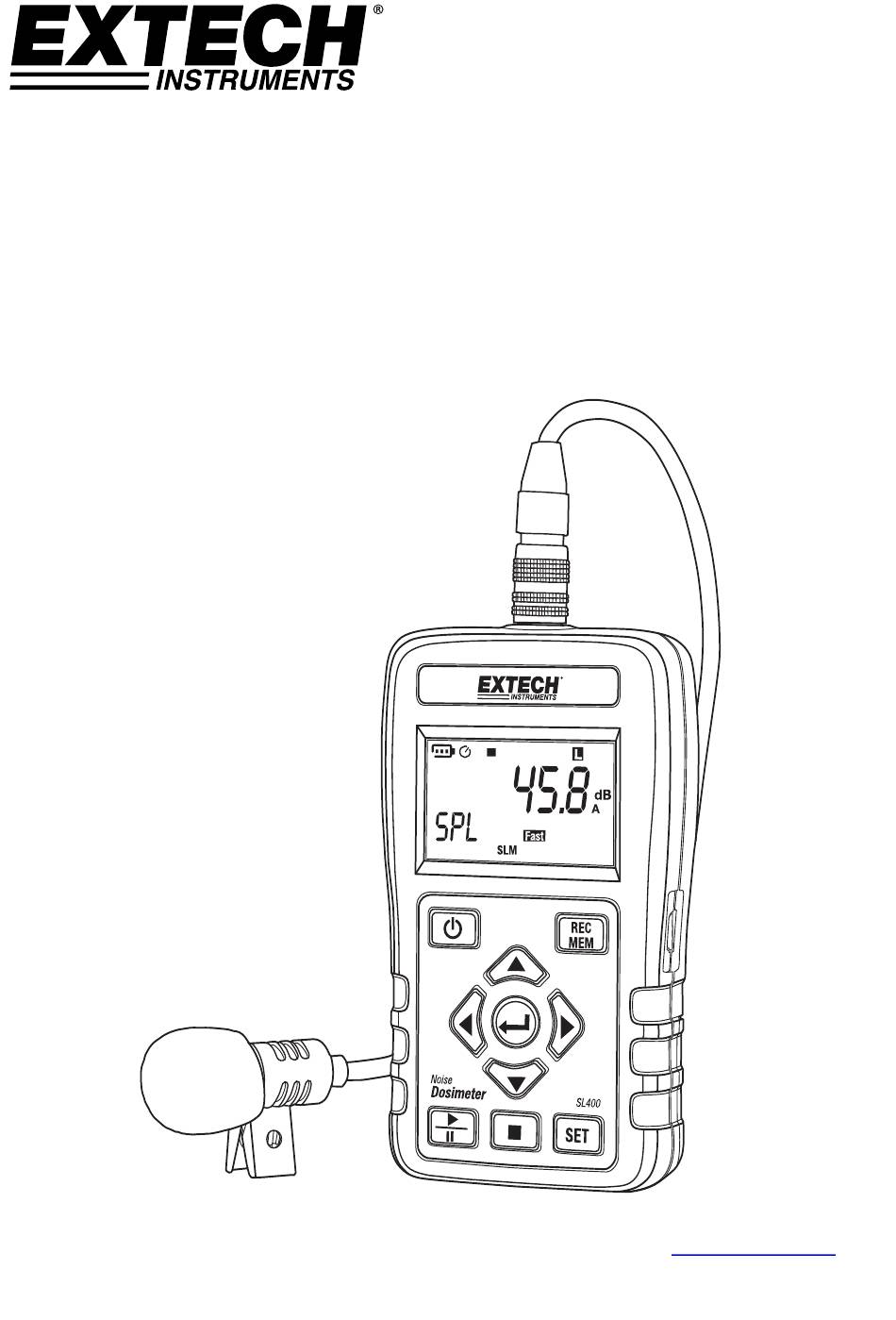

- Page 1 MANUEL D’UTILISATION Dosimètre de bruit Modèle SL400 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Accessoires Fournis
Introduction Nous vous remercions d'avoir choisi le modèle SL400 d'Extech Instruments. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour et logiciels sur les produits et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Sécurité ATTENTION : N'effectuez pas des mesures dans des environnements humides et mouillés. AVERTISSEMENT : Assurez‐vous que les conditions d'humidité ambiante sont comprises dans les ... -
Page 3: Description De L'appareil
Connecteur microphone Interface USB Écran LCD Bouton d’alimentation Microphone et écran Boutons de navigation Bouton Démarrer\Mettre en pause Câble du microphone Bouton ENREG/MÉM 10. Bouton ENTRÉE 11. Touche RÉGLAGE 12. Bouton Arrêter Description de l’écran État de la pile Mise hors tension automatique activée Mise en pause Indicateur du seuil de 115 dB (SPL) Arrêt Indicateur 140 dB (Crête) 3 SL400‐fr‐FR_V1.1 11/16... - Page 4 % de dose de bruit Unité de dB du niveau de bruit Pondération en A Pondération en C Pondération en Z Réponse rapide Réponse lente Pondération spontanée Dépassement de plage Sous‐passement de plage Fixe : Mise en veille automatique de l'enregistrement ; Clignote : Enregistrement Heure de début du test (début) Afficher les données enregistrées Heure d'arrêt du test Mode RÉGLAGE Durée du test 4 SL400‐fr‐FR_V1.1 11/16...
-
Page 5: Mode Réglage
Définir le mode de test Utilisez les boutons et pour modifier le mode de test parmi NDM (Dosimètre) et SLM (Sonomètre). Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. Réglage de la mise hors tension automatique Utilisez les boutons et pour activer ou désactiver la fonction Mise hors tension automatique. La fonction de mise hors tension automatique éteindre automatiquement le mètre au bout de 15 minutes d’inactivité. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. 5 SL400‐fr‐FR_V1.1 11/16... -
Page 6: Réglage De La Durée D'échantillonnage Et De L'enregistrement Automatique
Réglage de la Durée d'échantillonnage et de l'enregistrement automatique ou pour sélectionner le réglage de l'enregistrement automatique ou la Utilisez les boutons durée d'échantillonnage. Utilisez les boutons et pour activer ou désactiver l'enregistrement automatique (Activé ou Désactivé) ou pour régler la durée d'échantillonnage. La durée d'échantillonnage minimale (fréquence d'enregistrement) est de 1 mesure par seconde. La durée maximale de l'échantillonnage s’élève à 23 heures, 59 minutes et 59 secondes. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. Réglage de l'horloge en temps réel Utilisez les boutons et pour sélectionner l'option permettant de régler l'horloge en temps réel (24 heures). Utilisez les boutons et pour régler les chiffres de l'horloge. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. 6 SL400‐fr‐FR_V1.1 11/16... -
Page 7: Réglage De La Compensation De 94 Db (Calibrage)
Réglage de la compensation de 94 dB (Calibrage) Consultez la section Calibrage du mètre avant de régler ce paramètre. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. Réglage de la norme du bruit Utilisez les boutons et pour sélectionner une abréviation d'organisme de règlementation NDM : OSHA, MSHS, DOD, ACGIH, ISO85, ISO90 et USER. Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. 7 SL400‐fr‐FR_V1.1 11/16... -
Page 8: Réglage De La Fonction Slm
(élevée, moyenne ou basse) Élevée – 70 à 140 dB Moyenne – 50 à 110 dB Basse ‐ 30 à 90 dB Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration. 8 SL400‐fr‐FR_V1.1 11/16... -
Page 9: Calibrage
Calibrage Calibrage du mode automatique Positionnez le mètre sur la position mode SLM, pondération A, Plage élevée, et Lent. Fixez un calibreur acoustique de 94,0 dB (1 000 Hz) au microphone. Accédez au mode RÉGLAGE puis accédez au paramètre 94ADJ. Appuyez sur le bouton Exécuter pour démarrer la routine de compensation automatique et patientez jusqu'à l'affichage de la valeur en dB qui clignote. Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. Le mètre devrait désormais afficher 94,0 dB (+/‐ 0,1 dB). Lorsque la valeur mesurée n'est pas égale à 94,0 (+/‐ 0,1 dB), exécutez à nouveau la routine 94ADJ. Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. 9 SL400‐fr‐FR_V1.1 11/16... -
Page 10: Calibrage Du Mode Manuel
Calibrage du mode manuel Positionnez le mètre sur la position mode SLM, pondération A, Plage élevée, et Lent. Fixez un calibreur acoustique de 94,0 dB (1 000 Hz) au microphone puis patientez environ 1 minute, notez la valeur acoustique affichée. Écrivez cette valeur. Calculez la valeur de compensation à partir de la valeur affichée et du niveau de bruit source. Dans cet exemple, la valeur est de +1,3 (94,0 dB à la source, et 92,7 dB affichés) Accédez au mode RÉGLAGE puis accédez au paramètre 94ADJ. Utilisez les boutons directionnels Haut et Bas pour régler la valeur de compensation selon la compensation calculée. Dans cet exemple – réglez 94ADJ sur 1,3 Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. Le mètre devrait désormais afficher 94,0 dB (+/‐ 0,1 dB). 10 SL400‐fr‐FR_V1.1 11/16... -
Page 11: Mode Opératoire
Mode opératoire Procédures de mesure du niveau sonore Appuyez sur le bouton pour mettre en marche le mètre. L'écran LCD affiche le symbole SPL, et SLM s'affiche sur la ligne inférieure. Lorsque le SLM n'est pas visible, appuyez sur la touche RÉGLAGE et NDM s'affichera, appuyez sur le bouton directionnel Bas pour sélectionner SLM et appuyez sur le bouton Entrée pour quitter. Appuyez sur le bouton pour faire défiler les options de test disponibles pour ce mode : SPL, Leq, SEL, et PKMAX. Appuyez sur le bouton pour démarrer le test. Appuyez sur le bouton pour mettre en pause le test. Lorsque la mesure dépasse la plage de test Élevée, l'écran LCD affiche . Lorsque la mesure est inférieure à la plage de test Basse, l'écran LCD affiche . La durée d'intégration Leq est la même valeur que celle de la dure d'échantillonnage. Lorsque la durée d'échantillonnage est définie sur zéro, la durée d'intégration se poursuit jusqu'à ce que l'utilisateur quitte le mode. Appuyez sur le bouton pour arrêter le test. Attention : Le vent qui souffle sur le micro augmente la mesure du bruit extrinsèque. Lorsque vous utilisez l'instrument sous un vent dont la vitesse est supérieure à 10 m/s, utilisez l'écran pour prévenir tout signal indésirable. Maintenez le microphone sec et ne le soumettez pas à d'importantes vibrations. Remarque : la configuration du mètre peut étalement être effectuée par le biais du logiciel. 11 SL400‐fr‐FR_V1.1 11/16... -
Page 12: Enregistrement Automatique Des Données
Lorsque la partie inférieure de l'écran LCD affiche FULL, cela indique que la mémoire interne du mètre est pleine. Vous ne pouvez pas utiliser la fonction automatique jusqu'à ce que les données stockées dans la mémoire soient téléchargées et effacées. Remarque : La mémoire peut uniquement être transférée et effacée en utilisant le logiciel. Manuel ‐ Enregistrement des données en un point unique Appuyez sur le bouton pour mémoriser la mesure affichée. Le symbole clignotera. La partie inférieure gauche de l'écran LCD affiche WRITE, cela indique que la point de données unique a été écrit sur la mémoire interne de l'appareil. Remarque : L'enregistrement des données en un point unique ne fonctionne pas lorsque le mètre est en mode Enregistrement automatique des données. Pour visualiser manuellement les données enregistrées, visualisez les Afficher les mesures de niveau acoustique enregistrées du haut ou Afficher les mesures de dose enregistrées. Procédures de mesure d'une dose de bruit 12 SL400‐fr‐FR_V1.1 11/16... -
Page 13: Afficher Les Mesures De Niveau Acoustique Enregistrées
pour passer de SLM à NDM. Appuyez sur le bouton Entrée pour quitter la configuration. Appuyez sur le bouton pour activer le test par dose de bruit. Appuyez sur le bouton pour mettre en pause le test. Appuyez sur le bouton pour arrêter le test. Appuyez sur le bouton pour faire défiler les options de test disponibles : SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, et LN95%. Appuyez sur le bouton pour visualiser la date et l'heure du début du test. Appuyez sur le bouton pour modifier la vue de l'heure à la date et revenir à l'affichage de l'heure. Le format de l'horloge est HH:MM:SS et le format de la date est YY‐MM‐DD. Afficher les mesures de niveau acoustique enregistrées Pour les mesures de niveau acoustique, le SLM doit s'afficher sur la ligne inférieure. Pressez et maintenez enfoncé le bouton pendant plus de 1 secondes pour accéder au mode de visualisation. Utilisez les boutons et pour faire défiler les mesures. Appuyez sur le bouton pour sélectionner les informations d'enregistrement de la dose (mode Dosimètre) : Mode Test, Heure de début, Durée du test, Durée totale de mise en pause, Heure de fin du test. Appuyez sur le bouton pour visualiser la date de début du test, appuyez sur le bouton pour visualiser l'heure de début du test. Le format de l'horloge est HH:MM:SS et le format de la date est YY‐MM‐DD. Pressez et maintenez à nouveau enfoncé le bouton pendant plus de 1 seconde pour quitter le mode de visualisation des données enregistrées. Afficher les mesures de dose enregistrées 13 SL400‐fr‐FR_V1.1 11/16... -
Page 14: Mode Fenêtre Graphique
Remarque : Nous vous recommandons de visualiser les données de dose en utilisant l'interface du logiciel. Reportez‐vous au guide d'aide du logiciel SL400. Pour les mesures de bruit par DOSE, le SLM ne doit PAS s'afficher sur la ligne inférieure. Lorsque SLM s'affiche sur la ligne inférieure, sélectionnez le mode NDM sous le mode Paramètres. Pressez et maintenez enfoncé le bouton pendant plus de 1 secondes pour accéder au mode de visualisation. Utilisez les boutons et pour faire défiler le journal des mesures par dose. Appuyez sur le bouton pour sélectionner une option de test par dose : SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, et LN95%. Appuyez sur le bouton pour visualiser l'heure de début du test, appuyez sur le bouton pour visualiser la date de début du test. Le format de l'horloge est HH:MM:SS et le format de la date est YY‐MM‐DD. Pressez et maintenez à nouveau enfoncé le bouton pendant plus de 1 seconde pour quitter le mode de visualisation des données enregistrées. Mode Fenêtre graphique Effectuez un clic droit sur l'image et choisissez l'option VISUALISER, puis décochez le mode Fenêtre graphique pour une vue complète. 14 SL400‐fr‐FR_V1.1 11/16... -
Page 15: Définitions
Niveau de pression acoustique (SPL) SPL LCSp Niveau de pression acoustique (SPL) SPL LZFp Niveau de pression acoustique (SPL) SPL LZSp Niveau de pression acoustique (SPL) Niveau continu équivalent correspondant à la durée de la Leq LAFq mesure de la pondération A Niveau continu équivalent correspondant à la durée de la Leq LCFq mesure de la pondération C Niveau continu équivalent correspondant à la durée de la Leq LZFq mesure de la pondération Z Niveau d’exposition sonore pondéré par la fréquence SEL LAE correspondant à la durée de la mesure de la pondération A Niveau d’exposition sonore pondéré par la fréquence SEL LCE correspondant à la durée de la mesure de la pondération C Niveau d’exposition sonore pondéré par la fréquence SEL LZE correspondant à la durée de la mesure de la pondération A Crête Lcpeak Niveau de crête C instantané 15 SL400‐fr‐FR_V1.1 11/16... -
Page 16: Entretien
La pondération Z est adaptée à la surveillance de signaux électriques (signaux AC ou DC à des fins de recherche, par exemple). Annexe A Liste de sélection de normes pour les doses OSHA La « Occupational Safety and Health Administration » américaine. MSHA La « Mine Safety and Health Administration » américaine DoD Department of Defense (USA) (Ministère de la défense des États‐Unis) ACGIH La « American Conference of Governmental Industrial Hygienists » américaine (Conférence américaine des hygiénistes industriels gouvernementaux) ISO85 Européen ISO90 Européen Utilisateur Paramètres définis par l’utilisateur (les paramètres peuvent être enregistrés dans un import/export de fichiers) 16 SL400‐fr‐FR_V1.1 11/16... -
Page 17: Données Techniques
Mesures (NDM) SPL, DOSE%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LAVG, L5%, L10%, L50%, L90%, L95% Mesures (SLM) SPL, LEQ, SEL, PKMAX 30 dB à 90 dB (L) Plage d'affichages 50 dB à 110 dB (M) 70 dB à 140 dB (H) 41 dB à 86 dB (L) Plage à valeur efficace 55 dB à 106 dB (M) principale @1 KHZ 75 dB à 125 dB (H) Mesure du niveau sonore de 90 à 143 dB pondération de la valeur de crête C maximale Plage dynamique 60 dB Précision ±1,4 dB à 94 dB /1 KHZ Mémoire interne Données d'enregistrement MAX :10000 (NDM) ; 999,999 (SLM) Pondération temporelle Rapide, Lente, Spontanée Pondération fréquentielle A/C/Z Gamme de fréquences 20 Hz~8 KHz ＜10 secondes Heure de démarrage Données de batterie 24 heures d'autonomie avec une pile alcaline de 9 V Dimensions 107(l) x 65(L) x 33(H) mm ; 4,21(l) x 2,56(L) x 1,30(H) po. 17 SL400‐fr‐FR_V1.1 11/16... -
Page 18: Interface D'entrée
L'interface avant est PLT83RFR, prise d'entrée du signal Alimentation (+) N.C. Alimentation (-) Spécifications environnementales Conditions environnementales : température 23 °C ± 5 °C (73,4 °F ± 9 °F), humidité relative < 80 %. ˙ Pour une utilisation à l'intérieur, altitude maximale 2 000 m (6562 ft.) ˙ Température de référence 23° ± 5 °C (73,4 °F ± 9 °F) ˙ Température de fonctionnement 5 à 40 °C (de 41 à 104 °F) ˙ Humidité de fonctionnement < 80 % d'HR ˙ Température de stockage ‐10 à 60 °C (de 14 à 140 °F) ˙ Plage d'humidités de rangement 70 % d'HR EMC Cet instrument a été conçu en conformité avec les normes EMC en vigueur, sa compatibilité a été testée en conformité avec la norme EN61326‐2 (2006). Copyright © 2016 FLIR Systems, Inc. Tous droits réservés, y compris les droits de reproduction en tout ou en partie, sous quelque forme que ce soit. www.extech.com 18 SL400‐fr‐FR_V1.1 11/16...
