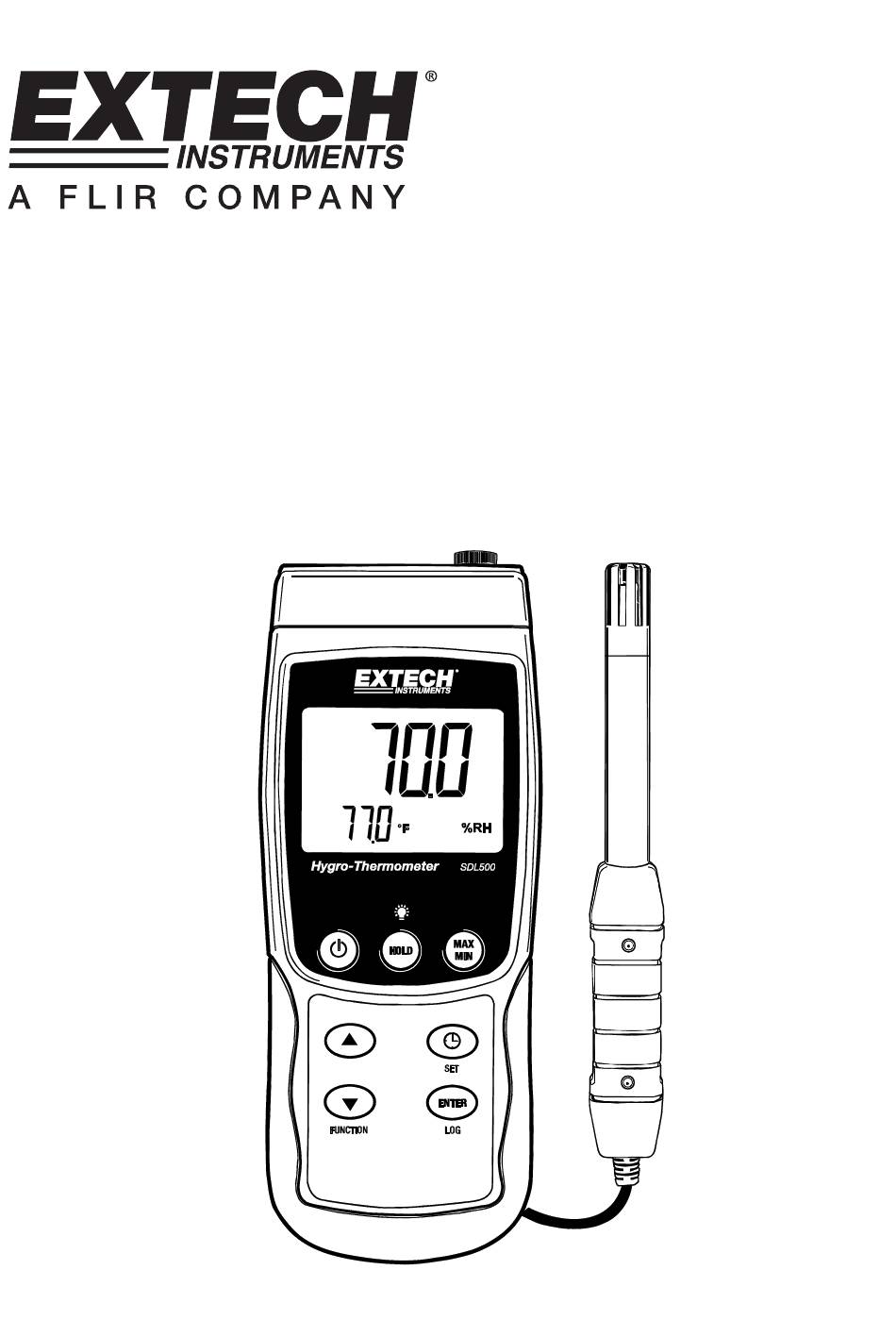

- Page 1 Manuel d’utilisation Hygrothermomètre/Enregistreur de données Modèle SDL500...
-
Page 2: Description Du Mètre
Introduction Nous vous félicitons pour l’acquisition de cet hygro thermomètre Extech SDL500, un appareil de la série SD Logger. Cet appareil vous permettra d’afficher et de stocker des lectures de température et d’humidité relative recueillies par la sonde fournie et des lectures de température recueillies par un sonde thermocouple de type J ou K, disponible en option. -
Page 3: Mise En Route
Utilisez le mode Configuration pour configurer plus complètement l'appareil. Connexion du capteur thermocouple en option Le SDL500 est compatible avec un capteur de température thermocouple en option de type J ou K. Connectez un thermocouple à la prise sous-miniature étiquetée « Sonde de température thermocouple »... -
Page 4: Mode De Configuration
Sélectionnez le taux d’échantillonnage souhaité à l'aide des touches fléchées. Les paramètres disponibles sont : 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1 800 et 3 600 secondes. Appuyez sur le bouton ENTER pour confirmer l'entrée. SDL500-EU-FR-V1.0-8/11... - Page 5 Appuyez et maintenez enfoncée la touche SET pendant au moins 1,5 seconde pour quitter le mode de fonctionnement normal (ou bien patientez simplement 7 secondes, le temps que l’appareil passe automatiquement au mode de fonctionnement normal). Définition du type d’entrée thermocouple : (K, J) SDL500-EU-FR-V1.0-8/11...
-
Page 6: Mesures Et Fonctions Associées
Mesures thermocouple de type J/K Le SDL500 est compatible avec un capteur de température thermocouple en option de type J ou K. 1. Connectez un thermocouple à la prise sous-miniature étiquetée « Sonde de température thermocouple » située sur la partie supérieure gauche de l’appareil. - Page 7 Affichage du calcul de température de bulbe humide Le SDL500 peut afficher les résultats d’un calcul de bulbe humide basé sur les mesures de température et d'humidité relative. Suivez les instructions concernant les « Mesures de la sonde de température et d’humidité...
-
Page 8: Enregistrement De Données
Utilisez les touches fléchées▲ et ▼ pour sélectionner un des 99 emplacements de mémoire de données où enregistrer les données. Pour quitter le mode d’enregistrement de données, appuyez et maintenez enfoncée la touche LOG pendant au moins 1,5 seconde. SDL500-EU-FR-V1.0-8/11... - Page 9 SD, utilisez un adaptateur pour carte SD (disponible dans la plupart des points de vente où des accessoires informatiques sont vendus). Allumez le PC, puis exécutez un tableur. Ouvrez les documents enregistrés dans le tableur. SDL500-EU-FR-V1.0-8/11...
- Page 10 Adaptateur secteur L’appareil est d’ordinaire alimenté par six (6) piles « AA » 1,5 V. Un adaptateur secteur 9 V est disponible en option. En cas d’utilisation de l’adaptateur, l’appareil est alimenté en permanence et la touche d’alimentation est désactivée. SDL500-EU-FR-V1.0-8/11...
-
Page 11: Remplacement Et Mise Au Rebut Des Piles
(ON) : env. 28 mA DC Avec rétro-éclairage activé (ON), ajouter env. 12 mA DC Poids 345 g (0,76 lbs.) pour l’appareil uniquement Dimensions Instrument principal : 182 x 73 x 47,5 mm (7,1 x 2,9 x 1,9 pouces) SDL500-EU-FR-V1.0-8/11... - Page 12 • Les spécifications ci-dessus sont testées dans un environnement présentant une puissance de champ RF inférieure à 3 V/M et une fréquence inférieure à 30 MHz Copyright ©2011 Extech Instruments Corporation (une société FLIR) Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
