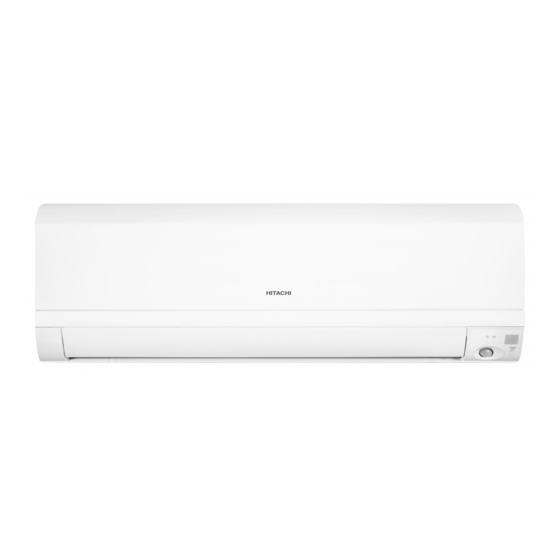

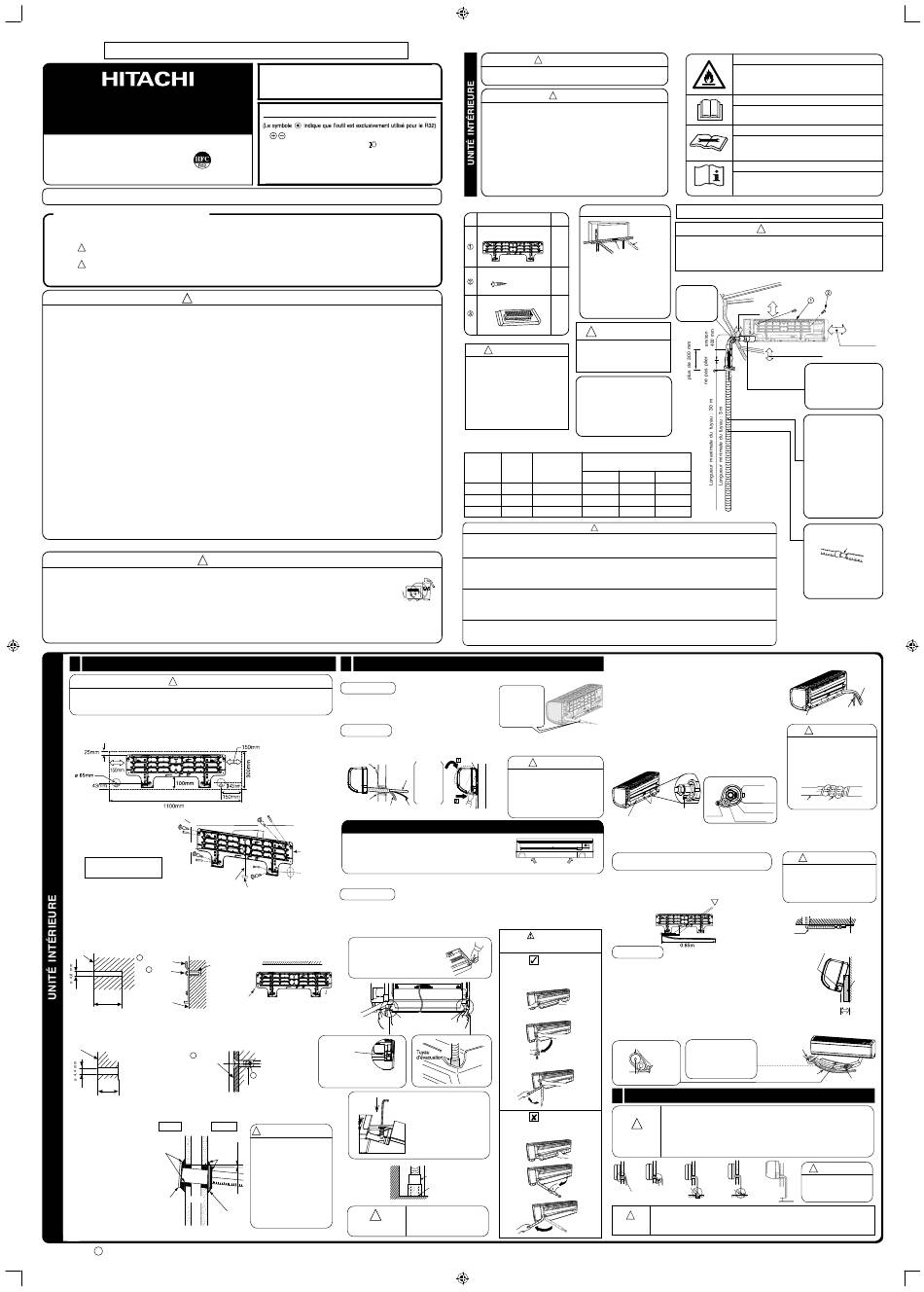

Hitachi RAK-70PPD Manuel D'installation
Hitachi RAK-70PPD Manuel D'installation

Hitachi RAK-70PPD Manuel D'installation

Système de climatisation split, unité intérieure, hfc r32

Publicité

Liens rapides

PERSONNEL DE MAINTENANCE UNIQUEMENT
SYSTÈME DE CLIMATISATION SPLIT
MANUEL D'INSTALLATION
Unité intérieure
RAK-70PPD
Taille du tuyau de frigorigène (diamètre extérieur) : tuyau étroit, liquides (ø 6,35 mm) ; tuyau large, gaz (ø 15,88 mm)
CONSIGNES DE SÉCURITÉ
Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute
particulière au symbole suivant.
!
AVERTISSEMENT ........ L'utilisation de méthodes d'installation incorrectes peut causer de graves blessures
ou causer la mort.
!
ATTENTION ......... Une installation incorrecte peut avoir de graves conséquences.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le mode d'emploi de l'appareil
tel que décrit dans le guide de l'utilisateur.
AVERTISSEMENT
!
Le raccord conique nécessite toujours l'utilisation d'une clé dynamométrique. Appliquez le couple de serrage indiqué. Si le raccord conique
est trop serré, il peut se fi ssurer à la longue, ce qui peut entraîner une fuite de gaz et une atmosphère infl ammable.
Pour réaliser des coudes aigus sur la tuyauterie, utilisez la tige de polyéthylène. Pliez mais n'écrasez pas les tuyaux. Une fuite de gaz liée
à une section écrasée, la stagnation ou le contact du feu peuvent entraîner l'ignition dans de rares cas.
Contactez votre agent commercial ou un technicien qualifi é pour procéder à l'installation de votre unité. Si vous le faisiez vous-même,
vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque de fuite
d'eau, d'électrocution ou d'incendie.
Avant d'ouvrir les robinets et de permettre au fl uide frigorigène de circuler au sein du système frigorifi que, vous devez mettre en place un
raccord mécanique, soudé ou brasé. Une soupape à vide doit être utilisée en sortie du tuyau de raccordement et/ou de toute pièce du
système frigorifi que non chargée.
Les raccords mécaniques utilisés en intérieur doivent être conformes ISO 14903. Si d'anciens raccords mécaniques sont réutilisés en intérieur,
les pièces assurant l'étanchéité doivent être remplacées par des pièces neuves. Si d'anciens joints mandrinés sont réutilisés en intérieur, la
partie évasée doit être refaite.
La tuyauterie de frigorigène doit être protégée ou isolée pour éviter toute détérioration.
Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher et entraîner
de graves conséquences.
Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel d'installation.
N'utilisez que des câbles d'alimentation approuvés par les autorités compétentes de votre pays.
Veillez à utiliser le câble adéquat pour la connexion des unités intérieures et des groupes extérieurs. Vérifi ez le serrage des connexions
après avoir inséré les conducteurs de chaque câble dans les bornes correspondantes. Tout branchement incorrect ou mauvais contact peut
provoquer une surchauffe, puis un incendie.
Veillez à n'utiliser que les composants spécifi és pour les travaux d'installation. Dans le cas contraire, les appareils peuvent se décrocher, ou
il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie.
Installez les tuyauteries conformément à la norme R32. Sinon, les tuyaux de cuivre risquent de se fi ssurer.
Lors de l'installation ou du démontage d'un climatiseur, n'employez que le réfrigérant spécifi é (R32) et évitez la pénétration d'air ou d'eau
dans le cycle frigorifi que. Dans le cas contraire, la pression du cycle frigorifi que pourrait s'élever de façon anormale, au point de provoquer
une rupture.
En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait, le réfrigérant
pourrait donner lieu à la formation de gaz toxiques. Veuillez noter que les fl uides frigorigènes n'ont pas forcément d'odeur particulière.
Une fois les travaux d'installation terminés, vérifi ez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier pourrait entrer
en contact avec un radiateur souffl ant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
Toute modifi cation non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé ou un électricien
qualifi é. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
!
Un disjoncteur ou un fusible doit être installé. L'absence d'un tel dispositif vous expose à un risque d'électrocution.
L'interrupteur externe doit être installé afi n d'assurer l'isolation totale de l'alimentation électrique. Il doit déconnecter tous
les pôles et empêcher le contact par un espacement d'au moins 3 mm.
N'installez pas l'appareil à côté d'une source de gaz infl ammable. Si une fuite de gaz se produisait à proximité,
le groupe extérieur risquerait de prendre feu.
N'installez pas l'unité intérieure dans un atelier ou une cuisine où des vapeurs d'huile ou de la buée pourraient pénétrer
dans l'unité intérieure. L'huile risque de se déposer sur l'échangeur de chaleur, réduisant ainsi la performance de l'unité intérieure, et
de déformer, voire de rompre les parties en plastique de l'unité intérieure.
Vérifi ez que le fl ux d'eau est continu lorsque vous installez le tuyau d'évacuation.
La tuyauterie doit être correctement fi xée, en plaçant les supports au maximum tous les 1 m.
1
Installation de la plaque de montage, perforation du mur et installation du tube de protection
ATTENTION
!
L'évacuation du bac de condensats situé à l'intérieur de l'unité peut s'effectuer par la gauche.
Pour cette raison, la plaque de montage doit être fi xée horizontalement ou légèrement inclinée
vers le côté du tuyau d'évacuation. Dans le cas contraire, les condensats déborderaient du bac.
Montage direct sur le mur
Pour fi xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
Marquer
Vis de la plaque de montage
Veuillez utiliser plus
de 4 vis.
Procédure d'installation et précautions
Fixation de la plaque de montage
.
1
.
Percez des orifi ces dans le mur 2
Placez des chevilles dans les trous 3
(comme indiqué ci-dessous).
(comme indiqué ci-dessous).
Mur
1
Plaque de montage
2
Vis
32 mm
Mur
Fixation du support de la télécommande.
1
.
Percez des orifi ces dans le mur
2
.
Placez des chevilles dans les trous
(comme indiqué ci-dessous).
(comme indiqué ci-dessous).
Mur
Support de la
3
télécommande
20 mm
Perforation du mur et installation du tube de protection
Percez un trou de 65 mm
térieur
de diamètre dans le mur,
In
légèrement incliné vers le
côté extérieur. Percez le mur
Étanchéisation
en formant un léger angle.
avec du mastic
D é c o u p e z l e t u b e d e
protection en fonction de
l'épaisseur du mur.
L ' e s p a c e v i d e c r é é à
l'intérieur du manchon du
tube de protection doit
être entièrement rempli
Tube de
MUR
de mastic afin d'éviter la
protection
pénétration d'eau de pluie
dans la pièce.
<
>
IA1418: A
INS RAK-70PPD (FR).indd 7
INS RAK-70PPD (FR).indd 7
Avant de commencer, lisez attentivement la procédure
d'installation.
L'agent commercial est tenu d'informer les clients sur
la procédure d'installation.
Outils nécessaires pour l'installation
Tournevis
Mètre ruban
Couteau
Coupe-tubes
Clé hexagonale (
4 mm)
(ø 65 mm ~ ø 80 mm)
Pompe à vide
Clé dynamométrique
Adaptateur de pompe à vide
Outil d'évasement
Détecteur de fuite de gaz
Vanne manifold
Flexible de charge
ATTENTION
2
Installation de l'unité intérieure
TUYAUTERIE VERTICALE ORIENTÉE VERS LE BAS
Préparation
Branchez le câble de connexion.
Débranchez le tuyau, le câble de connexion et le tuyau
d'évacuation.
Installation
La partie supérieure de l'unité intérieure s'accroche à la plaque de montage.
La projection de la partie inférieure de l'unité intérieure s'encastre dans la plaque de montage.
Plaque de montage
Tube de
protection
Tuyau
d'évacuation
Niveler
Appuyez sur les marques (PUSH) en bas de l'unité intérieure
et tirez le panneau inférieur vers vous. Les crochets se libèrent
Plaque
alors de la partie fi xe.
de montage
(Les marques [PUSH] sont indiquées par les 2 fl èches de la
fi gure ci-contre.)
TUYAUTERIE HORIZONTALE
Ligne
Orifi ce pour les tuyaux
Poids
Préparation
Changement du tuyau d'évacuation et installation.
Changez l'emplacement du tuyau et du bouchon d'évacuation en cas de tuyauterie horizontale, comme
.
Fixez la plaque de montage au
le montre la fi gure ci-dessous. Assurez-vous de bien enfoncer le bouchon d'évacuation jusqu'à ce
mur à l'aide de vis 4,1 x 32
que le matériau d'isolation se replie sur lui-même.
(comme indiqué à la fi gure
ci-dessous).
Utilisez des pinces pour
extraire le bouchon
Plafond
d'évacuation.(C'est la manière
Cheville
la plus simple de retirer le
bouchon d'évacuation.)
Vis 4,1 x 32
Bouchon
d'évacuation
Retirez le bouchon pour
5
Vis
installer le tuyau d'évacuation.
Cheville
Extérieur
! AVERTISSEMENT
2 à 5 mm
Veillez à ce que le câble
Étanchéisa-
ne touche aucune partie
tion avec
métallique dans le mur.
du mastic
Utilisez le tube de protection
comme passe-câbles à travers
les cavités du mur pour éviter
tout dommage éventuel par
les rongeurs.
À m o i n s d ' u n e p a r f a i t e
étanchéité, tout air fortement
chargé en humidité provenant
de l'extérieur pourrait produire
!
Manchon
de tube de
une condensation.
protection
ATTENTION
Choix de l'emplacement de montage
AVERTISSEMENT
!
L'appareil doit être monté à un endroit stable, sans vibration,
susceptible de fournir un support adéquat.
ATTENTION
!
L'installation doit se faire à l'écart de toute source de chaleur et de
tout obstacle gênant la sortie d'air.
Les espaces libres nécessaires en haut, à droite et à gauche de
l'appareil sont indiqués sur la fi gure ci-dessous.
Scie
L'emplacement doit tenir compte du raccordement avec le groupe
Perceuse
extérieur et des tuyauteries d'évacuation des condensats.
Afi n d'éviter les interférences sonores, placez l'unité intérieure et sa
Pince ou clé
télécommande à au moins 1 m de tout poste de radio, téléviseur ou
lampe fl uorescente de type inverter.
Afin d'éviter toute erreur de transmission de signal avec la
Alésoir
Lime
télécommande, placez celle-ci le plus à l'écart possible d'appareils
haute fréquence et de dispositifs sans fi l.
La hauteur d'installation de l'unité intérieure doit être d'au moins 2,3 m.
Nom des composants de l'unité intérieure
Élément
Qté
Plaque de montage
1
Vis de la plaque de montage
6
( 4 , 1 x 3 2 )
Filtre de purifi cation de l'air
1
!
AVERTISSEMENT
RISQUE D'ÉCLATEMENT
Ne laissez pas de l'air ou autre
substance pénétrer dans le cycle
frigorifi que (tuyauterie)
RISQUE D'EXPLOSION
Arrêtez le compresseur avant
de retirer la tuyauterie de
frigorigène.
Tableau 1 : Surface au sol minimale de la pièce A
Longueur
Quantité max. de
Modèle
max. de la
charge de fl uide
d'extérieur
tuyauterie
frigorigène (g)
(m)
RAC-50NPD
30
1500
RAC-60NPD
30
1500
RAC-70NPD
30
1600
N'utiliser aucune technique susceptible d'accélérer le dégivrage ou le nettoyage, à l'exception de celles
recommandées par le fabricant. Toute méthode inappropriée ou utilisation de matériel non compatible peut
endommager le produit, entraîner une explosion et causer de graves blessures.
L'appareil/la tuyauterie doit être stocké dans une pièce bien ventilée, avec une surface au sol intérieure supérieure
à la valeur A
[voir tableau 1] et exempte de sources d'ignition actives en permanence. Tenir à distance des
min
fl ammes nues, appareils à gaz ou chauffages électriques en fonctionnement. Dans le cas contraire, l'appareil/
la tuyauterie est susceptible d'exploser et d'entraîner des blessures graves, voire mortelles.
L'appareil/la tuyauterie doit être installé et/ou utilisé dans une pièce avec une surface au sol supérieure à la
valeur A
[voir tableau 1], et être tenu à distance des sources d'ignition telles que chaleur/étincelles/fl ammes
min
nues, ou des zones dangereuses telles que celles où se trouvent des appareils ou plaques de cuisson à gaz,
des réseaux de distribution de gaz, des plaques de cuisson électriques, etc.
Ne pas percer ni brûler, car l'appareil/la tuyauterie est sous pression. Ne pas exposer l'appareil/la tuyauterie à
la chaleur, à des fl ammes, à des étincelles ou à d'autres sources d'ignition. Dans le cas contraire, l'appareil/
la tuyauterie est susceptible d'exploser et d'entraîner des blessures graves, voire mortelles.
Les câbles de
connexion, les
tuyauteries et le tuyau
d'évacua tion des
condensats doivent
être attachés ensemble
avec du ruban adhésif.
Plaque de montage
! ATTENTION
Soulevez
Tuyau de
l'unité
Tentez de tirer la partie inférieure
réfrigérant
vers le
de l'unité intérieure vers vous
haut, puis
poussez
pour vérifi er la fi xation à la plaque
vers le
de montage. Une installation
bas.
incorrecte peut être à l'origine
Câble de
de vibrations et de bruits.
connexion
Projection
DÉMONTAGE DE L'UNITÉ INTÉRIEURE
Position des marques [Push]
ATTENTION
Pour une tuyauterie horizontale de
l'extérieur vers la droite
CORRECT
Pour installer la tuyauterie à droite, suivez les
instructions ci-dessous :
Appuyez sur la partie haute du collier.
Déroulez doucement le tuyau vers le bas.
Tuyau
Bouchon
d'évacuation
d'évacuation
Pliez le tuyau sur le côté droit du châssis.
Si vous changez
l'emplacement
INCORRECT
d'installation,
le bouchon
Si vous pliez le tuyau de la gauche vers la droite
directement de manière continue, vous risquez
d'évacuation doit être
de l'endommager.
complètement serré à
l'aide d'une clé Allen.
Tuyau d'évacuation
Insérer jusqu'ici
S'il n'est pas inséré
correctement, il peut se
produire une fuite de
condensats.
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
Ce symbole indique que cet appareil utilise un fl uide
frigorigène infl ammable.
Toute fuite du fl uide frigorigène à proximité d'une source
de chaleur externe peut entraîner un risque d'infl ammation.
Ce symbole indique que les consignes d'utilisation
doivent être lues attentivement.
Ce symbole indique que cet appareil doit être manipulé
par un technicien qui applique les consignes du
manuel d'installation.
Ce symbole indique que des informations sont
disponibles dans le manuel de fonctionnement et/ou le
manuel d'installation.
Direction de la tuyauterie
Figure montrant l'installation des appareils d'intérieur
Horizontalement et
perpendiculairement
à l'unité
Jusqu'à 30 m de longueur de tuyaux, l'unité ne requiert pas
de fl uide frigorigène supplémentaire.
Connexion
Si les tuyaux installés ont une longueur inférieure à celle
Il existe 6 directions possibles,
spécifi ée (3 m), un bruit anormal pourra être entendu.
à savoir horizontale perpendiculaire
à l'unité, verticale vers le bas
depuis la droite, horizontale vers
l'extérieur depuis la droite et
horizontale vers l'extérieur depuis
Assurez-vous
de bien remplir
la gauche.
le moindre
N'installez pas la tuyauterie vers
espace vide
plus de 100 mm
le bas du côté gauche de l'unité.
avec du mastic.
AVERTISSEMENT
!
Raccord conique
uniquement à l'extérieur
du bâtiment
La tuyauterie contenant le
fl uide frigorigène doit être
protégée des dommages
physiques. Il convient
d'installer un cache en
plastique ou équivalent.
(m
2
)
min
Surface au sol minimale de la pièce
A
(m
2
)
min
RAK-**PPD
RAI-**PPD
RAD-**PPD
2.15
1.44
1.44
2.15
1.44
1.44
2.44
1.63
AVERTISSEMENT
!
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
Les tuyauteries de réfrigérant doivent être ajustées de façon à passer
à travers l'orifi ce mural, et préparées pour un raccordement ultérieur.
Les extrémités des 2 tuyaux raccordés doivent être recouvertes de
l'isolant utilisé pour la connexion des bornes. Les tuyaux sont ensuite
recouverts du tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle du
boîtier électrique. (Reportez-vous à « CONNEXION DU CÂBLE
D'ALIMENTATION ».)
Après ajustement, installez le câble de connexion et les tuyaux dans
l'espace disponible sous l'unité intérieure.
Lorsque le raccordement se fait du côté gauche, le tuyau de frigorigène
et l'armoire doivent être maintenus ensemble.
Dans le cas contraire, un gauchissement de la partie inférieure de
l'unité peut se produire.
La partie du tendeur en excédent doit être coupée afi n d'éviter tout
bruit anormal ainsi que le ruissellement de gouttes d'eau.
Partie du crochet servant à serrer le tendeur
Tendeur
Tuyau de
réfrigérant
Tendeur
Isolant
Crochet
Crochet
Tuyau d'évacuation
Tuyau d'isolation (doit être enveloppé avec
du ruban adhésif tous les 120 mm).
CONNEXION DE LA TUYAUTERIE DE RÉFRIGÉRANT PENDANT
L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Préparation de l'installation des tuyaux
de réfrigérant
Pour plus d'informations sur le raccordement des tuyaux
de réfrigérant et la disposition des câbles, reportez-vous
au schéma ci-dessous.
Les extrémités des tuyaux de réfrigérant sont situées à des
endroits repérés par le symbole «
».
Courber suivant un faible
rayon pour former un arc
Installation
Accrochez l'unité intérieure à la plaque de montage. Placez la cale temporaire
à l'arrière de l'unité intérieure pour maintenir sa partie inférieure soulevée de
15 cm en avant.
Introduisez le tuyau d'évacuation à travers l'orifi ce du mur.
Après raccordement, enveloppez les tuyaux de réfrigérant avec un tuyau
d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle du boîtier
électrique. (Reportez-vous à « Connexion du câble d'alimentation ».)
Après ajustement, placez le câble de connexion et les tuyaux de réfrigérant
dans l'espace disponible sous l'unité intérieure.
La projection de l'unité intérieure doit s'encastrer dans la plaque de montage.
Tuyau d'isolation thermique
Pour vous faciliter la
tâche, tirez cet ensemble
vers l'avant de l'appareil
Câble de
connexion
pendant le raccordement
des tuyaux de réfrigérant.
Tuyau de réfrigérant
3
Installation du tuyau d'évacuation
"Ne dirigez pas le tuyau d'évacuation vers des zones où il y a des émanations de gaz
corrosifs (soufre, ammoniaque, etc.), comme les fosses septiques ou les égouts.
!
Les gaz corrosifs pourraient remonter par le tuyau d'évacuation jusqu'à l'unité intérieure,
corroder le tuyau en cuivre et éventuellement générer des odeurs nauséabondes dans
ATTENTION
la salle."
Coupez le tuyau d'évacuation 100 mm au-dessus du sol. En effet, dans le cas contraire, il
y a un risque de fuite d'eau due à une poche d'air ou d'obturation par des corps étrangers.
Accumulation
Rigole
Accumulation
de condensat
de condensat
Coude vers
le haut
Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
!
d'évacuation des condensats. Pendant l'installation, vérifi ez la continuité du fl ux
des condensats de l'unité intérieure. (Toute négligence pourrait entraîner des
ATTENTION
fuites d'eau.)
AVERTISSEMENT
ATTENTION
ATTENTION
ATTENTION
ATTENTION
!
plus de 100 mm
plus de 100 mm
2 300 mm ou plus
La tuyauterie intérieure
doit être isolée avec le
tuyau d'isolation fourni
avec l'appareil. (Si l'isolant
est insuffi sant, utilisez un
produit du commerce.)
Le dénivelé entre
l'unité intérieure et
le groupe extérieur
ne doit pas dépasser
20 m.
Le tuyau de
raccordement, quelle
que soit sa taille, doit
être entièrement isolé
à l'aide d'un tuyau
d'isolation, puis entouré
de ruban adhésif.
(Dans le cas contraire,
l'isolant se détériore.)
Raccordement du tuyau
d'évacuation isolé.
diamètre intérieur ø 16 mm
Utilisez un tuyau
d'évacuation isolé pour
la tuyauterie intérieure
(produit disponible dans le
commerce).
Tuyau
d'évacuation
Câble de connexion
Tuyau
! ATTENTION
Le ruban adhésif utilisé pour
fixer l'isolant ne doit pas
être trop serré, afi n d'éviter
d'endommager l'isolation
thermique et de provoquer
une condensation.
Tuyau
Ruban adhésif très serré
! ATTENTION
Arrangez l'âme en matière
plastique après l'évasement
pour éviter que des particules
de cuivre pénètrent dans les
tuyaux.
moins
de 5 mm
Projection
Crochet
environ 15 cm
Tube de protection
Tuyau
d'évacuation
Câble de connexion
Partie raccordée
! ATTENTION
Assurez-vous que le
tuyau d'évacuation n'est
plus de
ni desserré ni plié.
100 mm
2017-09-06 9:55 AM
2017-09-06 9:55 AM

Publicité

loading

Sommaire des Matières pour Hitachi RAK-70PPD

  • Page 1 (Toute négligence pourrait entraîner des protection ATTENTION produire une fuite de ATTENTION fuites d’eau.) condensats. < > IA1418: A INS RAK-70PPD (FR).indd 7 INS RAK-70PPD (FR).indd 7 2017-09-06 9:55 AM 2017-09-06 9:55 AM...
  • Page 2 Sortez le panneau avant en le tirant vers vous. Serrez les vis et replacez les bouchons (aux 3 emplacements). Mastic < > IA1418: A INS RAK-70PPD (FR).indd 8 INS RAK-70PPD (FR).indd 8 2017-09-06 9:55 AM 2017-09-06 9:55 AM...
