Se reporter à la notice d'installation de l'unité extérieure pour plus d'informations
concernant les liaisons frigorifiques (mise en forme, raccordement en flare,
préconisations, vérifications, etc).

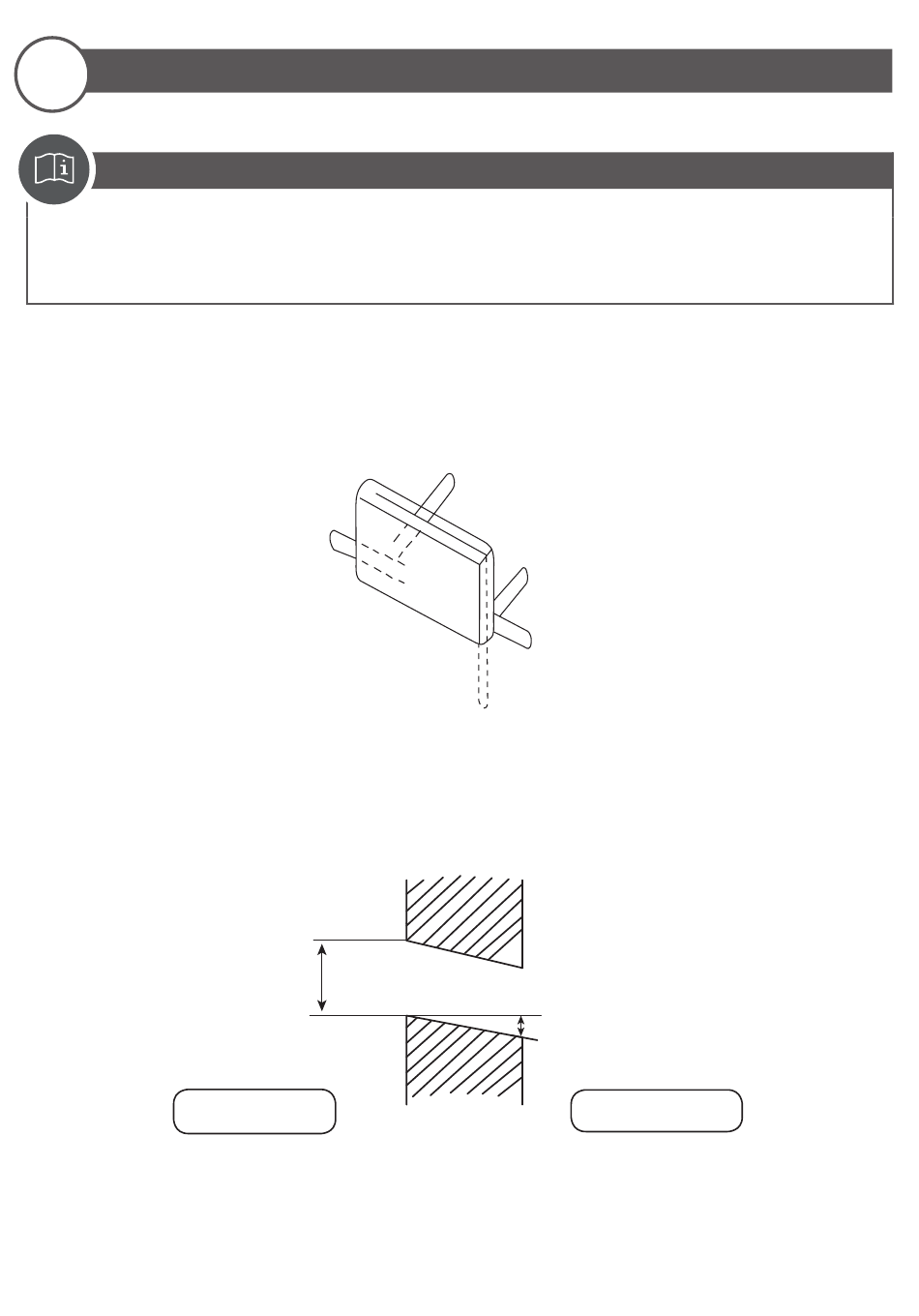

Choix de la sortie pour le raccordement

Le raccordement des liaisons frigorifiques peut s'effectuer dans les directions indiquées ci-
dessous.

Passage des liaisons frigorifiques dans le mur

Percer un trou de 55 mm de diamètre dans le mur avec une légère pente vers l'extérieur
1.
(5 à 10 mm). Installer le cache trou et sceller avec du mastic après installation.
Côté intérieur
Suivant le choix de sortie, couper le sillon prévu pour la sortie des liaisons frigorifiques, à
2.
l'aide d'un outil adéquat.
22

LIAISONS FRIGORIFIQUES

Gauche
Ø 55 mm
Arrière gauche
Arrière droite
Droite
Inférieur droite
5-10 mm
Côté extérieur
