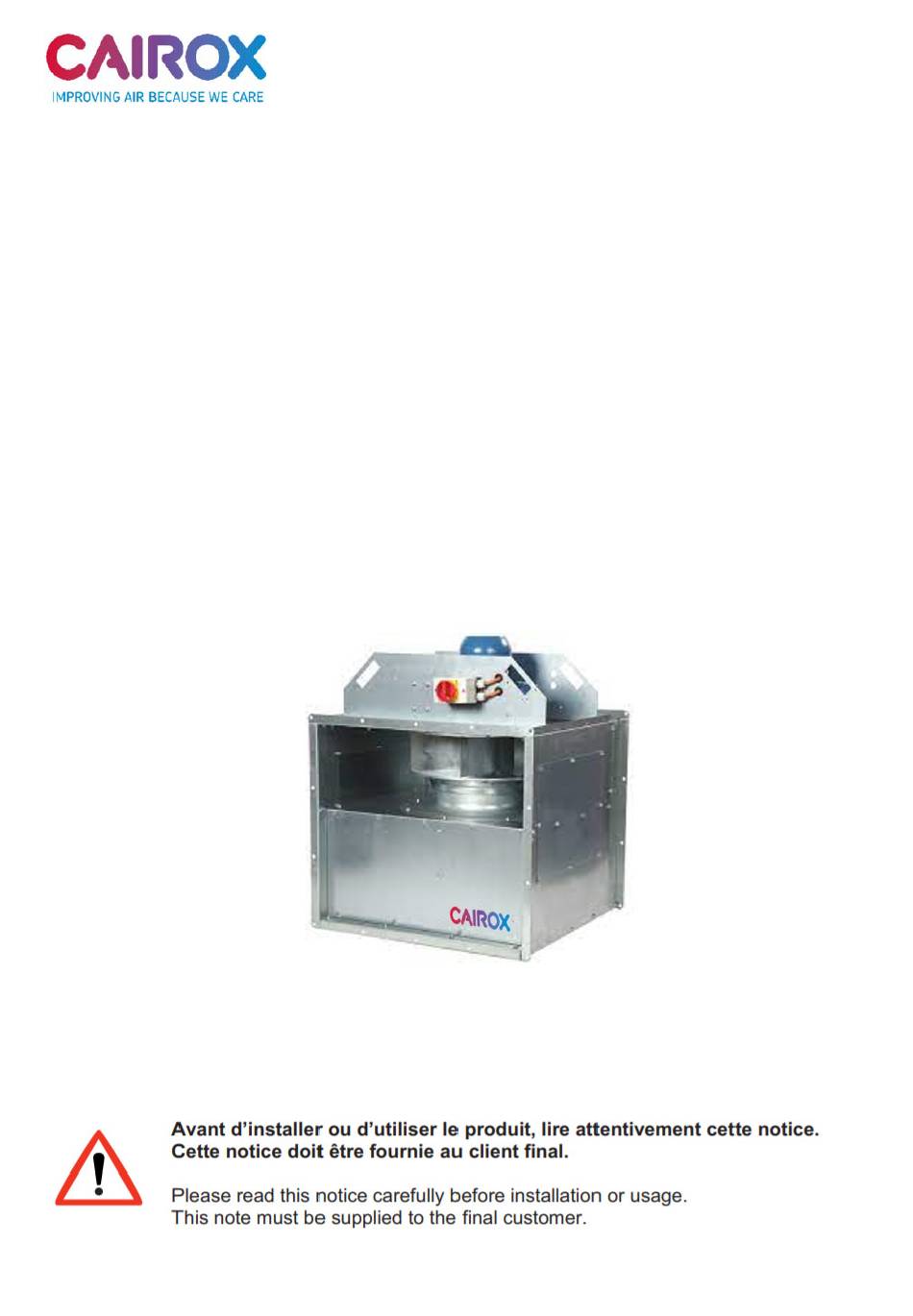

- Page 1 www.cairox.com NOTICE D’INSTRUCTIONS USER INSTRUCTIONS DFA Caisson de désenfumage 400°C/2h Smoke extraction fan 400°C/2h Notice d’instructions – User instructions rev1 ‐ 27/04/2021 ...
-
Page 2: Reception Et Manutention
RECEPTION ET MANUTENTION RECEPTION AND HANDLING L’utilisation de protections corporelles est Use the necessary physical protections to avoid recommandée pour éviter les blessures dues aux wounds due to the electric and mechanical risks risques électriques et mécaniques (bords coupants…). (cutting edges…). ‐ Check the condition of the packing ‐ Vérifier l’état du colis et son contenu lors de la and ... -
Page 3: Caracteristiques Techniques / Technical Characteristics
CARACTERISTIQUES TECHNIQUES / TECHNICAL CHARACTERISTICS Caractéristiques DFA 400 DFA 450 DFA 500 DFA 560 DFA 630 DFA 710 DFA 800 moteurs 1 vitesse ‐ 4P kW 0.55 1.1 1.5 3 4 ‐ ‐ 1 speed – 4P Ht axe moteur mm 80 90 90 100 112 ‐ ‐ Size of frame Tension V 400 400 400 400 ... - Page 4 VUE ECLATEE / EXPLODED VIEW ⑫ 1 : Panneau dessous / Bottom panel 2 : Panneau latéral / Side panel 3 : Tôle de séparation / Separation panel 4 : Support de pavillon / Inlet support 5 : Face avant / Front panel 6 : Pavillon d’aspiration / Inlet 7 : Turbine / Impeller 8 : Cadre supérieur / Top frame 9 : Panneau supérieur / Top panel 10 & 11 : Support moteur / Motor support 12 : Porte d’accès / Access door Notice d’instructions– User instructions rev1 ‐ 27/04/2021 ...
-
Page 5: Dimensions
DIMENSIONS Vue de côté / Lateral view Vue côté aspiration / Intake view Direction of the airflow Taille de DFA / DFA version 400 450 500 560 630 710 800 A 634 692 750 820 ... - Page 6 Pieds support Support feet Vue côté refoulement Vue de côté Outake view Lateral view Taille de DFA / DFA version 400 450 500 560 630 710 800 A2 900 1005 1085 1180 1280 1440 ...
-
Page 7: Raccordement Electrique / Electrical Wiring
RACCORDEMENT ELECTRIQUE / ELECTRICAL WIRING AVANT TOUTE OPERATION, DECONNECTER L’APPAREIL DU RESEAU ET S’ASSURER QUE L’ALIMENTATION NE PEUT ÊTRE RETABLIE ACCIDENTELLEMENT. BEFORE ANY OPERATION, DISCONNECT THE APPLIANCE FROM THE NETWORK AND MAKE SURE THAT THE POWER SUPPLY CANNOT BE ACCIDENTALLY RESET. Ce matériel doit être installé... - Page 8 ACCESSOIRES / ACCESSORIES Manchette souple rectangulaire / Rectangular flexible sleeve : Pièce de transformation rectangulaire/circulaire + manchette de raccordement circulaire : Rectangular/circular transformation piece + circular flexibles sleeves : TYPE : 400 450 500 560 630 710 800 A 553 764 814 864 964 1064 1164 B 529 740 790 840 940 1040 ...
- Page 9 Visière pare‐pluie horizontale / Horizontal rain cover : TYPE : 400 450 500 560 630 710 800 A 553 764 814 864 964 1064 1164 B 325 325 345 405 450 508 490 D 500 700 750 800 900 1000 1100 F ...
- Page 10 Cet appareil est garanti un an à compter de la date This device is guaranteed for one year from the date d’achat contre tous défauts de fabrication. Dans ce of purchase against all manufacturing defects. In this cadre, la société CAIROX assure l’échange ou la context, CAIROX ensures the exchange or supply of fourniture des pièces reconnues défectueuses après parts recognized as defective after expertise by its expertise par son service après‐vente. En aucun cas, ...
