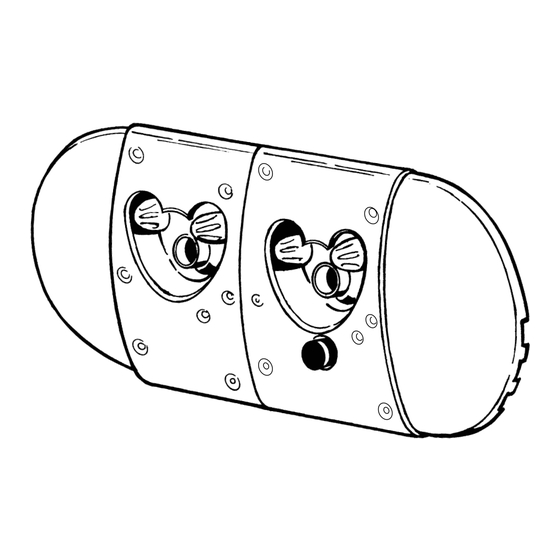

UWE JETStream BAMBO2 Instructions De Montage Et Mode D'emploi
  1. Manuels
  2. Marques
  3. UWE Manuels
  4. Pompes de piscine
  5. JETStream BAMBO2
  6. Instructions de montage et mode d'emploi

UWE JETStream BAMBO2 Instructions De Montage Et Mode D'emploi

Masquer les pouces Voir aussi pour JETStream BAMBO2:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

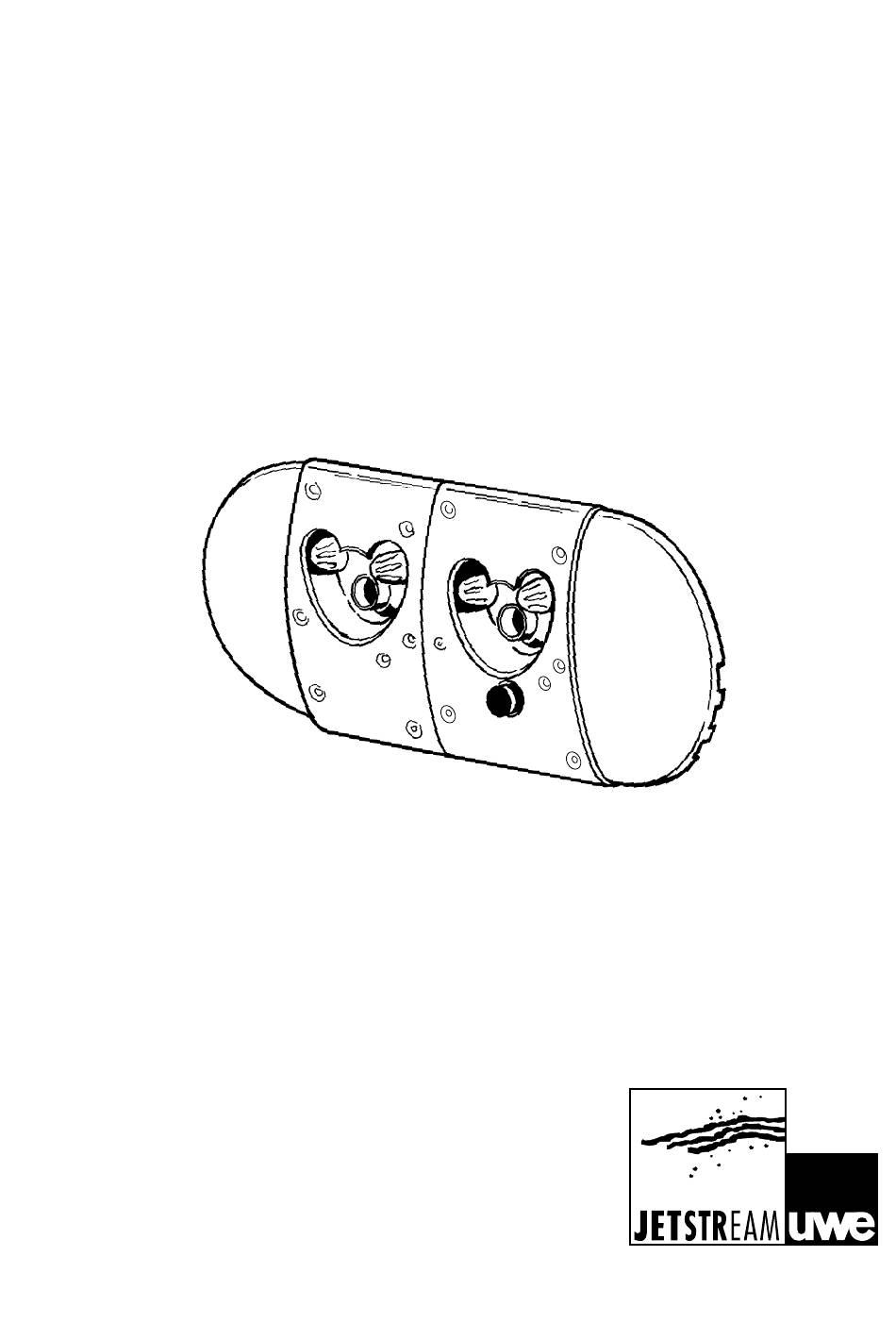

INSTRUCTIONS DE MONTAGE
ET
MODE D'EMPLOI
BAMBO2
1

Publicité

Table des Matières
loading

Manuels Connexes pour UWE JETStream BAMBO2

Sommaire des Matières pour UWE JETStream BAMBO2

  • Page 1 INSTRUCTIONS DE MONTAGE MODE D’EMPLOI BAMBO2...

  • Page 2: Table Des Matières

    Avertissement L’appareil que vous venez d’acquérir a été conçu selon les techniques les plus récentes et vous assure une sécurité de fonctionnement optimale. Une manipulation par des personnes qui n’ont pas été informées ou instrui- tes à cet effet voire une utilisation incorrecte de l’appareil peuvent cependant représenter un danger. Pour cette raison, toute personne chargée de la pose, de la mise en service, de la manipulation, de l’entretien et de la réparation de l’appareil doit lire et comprendre le mode d’emploi et tout particulièrement les instructions de sécurité.

  • Page 3: Instructions De Sécurité

    1.1 Avant la mise en service Les instructions de sécurité et le mode d’emploi doivent être lus attentivement avant l’installation et la mise en service et respectés impérativement. Conformez-vous exactement aux instructions de la société uwe et aux différentes normes en vigueur dans votre pays.

  • Page 4: Responsabilité Produit

    1.5 Responsabilité produit L’utilisateur est expressément averti que l’appareil doit être utilisé exclusivement de manière correcte, c’est-à- dire selon le paragraphe «1.4 - Utilisation correcte de l’appareil». En cas de mauvaise utilisation, l’utilisateur est seul tenu responsable. Le constructeur est alors dégagé de toute responsabilité. 1.6 Comportement en cas d’urgence Sortir de l’eau et désactiver l’appareil à...

  • Page 5: Montage De La Pièce À Sceller

    MONTAGE DE LA PIÈCE À SCELLER AVEC BOITIER DES LAMPES DANS LE COFFRAGE • Montage (fig. 1) Positionner la pièce à sceller dans le coffrage de telle manière que l’étiquette rouge „haut“ (Oben) se trouve en haut à la verticale. Vu de l’intérieur du bassin, le tuyau d’aspiration se trouve en bas à...
  • Page 6 • Plan de carrelage (fig.2) Découper les carreaux situés à gauche et à droite des boitiers des lampes d’éclairage en demi-cercle. Ne recouvrir en aucun cas le cercle de trous taraudés avec le carrelage. Carreler au minimum jusqu’au bord extérieur du boîtier des lampes, au maximum jusqu’au bord intérieur (cercle de trous taraudés). Le carrelage apposé...
  • Page 7 Piscines d’acier, d’aluminium et de Polyester mesures en cm Montage de la pièce à sceller dans piscines à débordement mesures en cm...
  • Page 8 Les Instructions de sécurité doivent être lues attentivement avant l’installation. Conformez-vous exactement aux instructions données par la société uwe et aux différentes normes en vigueur. En cas de non-respect de ces instructions, l’utilisateur est seul tenu responsable. Le constructeur est alors dégagé de toute responsabilité.
  • Page 10 Après cela seulement, visser la pompe sur les vis filetées de scellement à queue de carpe. Si la pompe est montée sur une console livrable par uwe, cheviller celle-ci auparavant à la paroi du bassin. Ensuite, placer la pompe avec la jointure métallo-caoutchouc sur la console, ou bien, s’il faut bétonner un socle, reprendre de manière adéquate.
  • Page 11 Montage dans piscines béton avec goulotte à débordement approx. 5-10 cm au-dessus de niveau d’ eau Montage dans piscines béton sans goulotte à débordement approx. 5-10 cm au-dessus de niveau d’ eau...

  • Page 12: Manipulation/ Informations Destinées À L'utilisateur

    MISE EN SERVICE Informations destinées à l’utilisateur 4.1 Avant la mise en service Les instructions de sécurité et le mode d’emploi doivent être lus attentivement avant l’installation et la mise en service de l’appareil. 4.2 Première mise en service de l’appareil Il est impératif d’observer les prescriptions locales de sécurité...

  • Page 13: Massage

    4.6 Massage Réduire impérativement la pression du jet avant tout massage. Ne pas diriger le jet de massage dans toute sa puissance sur les parties sensibles du corps. Réduire de moitié la puissance du jet pour tout massage grande surface. Arrêter la pompe avant de fixer ou de retirer le tuyau de massage.

  • Page 14: Service

    Seuls les personnes autorisées à cet effet ont le droit d’effectuer des travaux sur l’appareil. Toute opération préjudiciable à la sécurité de l’appareil doit être évitée. Utiliser uniquement les pièces de rechange d’origine distribuées par votre revendeur ou la société uwe. 5.1 Remplacement des lampes d’éclairage Déconnecter l’appareil du secteur !

  • Page 15: Conseils Pour Montage Des Poignées De Soutien

    CONSEILS POUR MONTAGE DES POIGNÉES DE SOUTIEN Montage piscines béton avec carrelage ou peinture dimensions en cm piscines d’ acier aluminium ou polyester, sans ou avec un support de maçonnerie Montage Béton Monter d’ abord le capot de fixation supérieur à l’...

  • Page 16: L'attention De L'électricien

    Seuls des électriciens spécialisés sont autorisés à effectuer des travaux sur les pompes uwe Jetstream. Les normes en vigueur, les normes DIN VDE et UTE ainsi que les instructions de prévention applicables contre les accidents sont à...
  • Page 17 Plan électrique uwe JETSTREAM triphasé sans lumierè Plan électrique uwe JETSTREAM triphasé sans lumierè Modèle standard Modèle avec minuterie Réseau 3 N - Terre 400 V, 50 Hz Réseau 3 N - Terre 400 V, 50 Hz Terre Terre Fusibles Fusibles Différentiel 30 mA...

  • Page 18: Remarques Concernant Le Branchement Des Pompes

    7.2 Remarques concernant le branchement des pompes JETSTREAM BAMBO 2 (modèles avec éclairage) Il en va de votre sécurité ! Effectuez tous les travaux en respectant attentivement les prescriptions DIN VDE 0100 partie 702 et la norme UTE C.15.100. Respectez impérativement les instructions de sécurité et les prescriptions des différentes normes en vigueur.
  • Page 19 Plan électrique uwe JETSTREAM (avec lumière) Plan électrique uwe JETSTREAM (avec lumière) Triphasé 400 V 5 fils avec commande pneumatique Triphasé 400 V 5 fils avec commande pneumatique avec minuterie pour BAMBO2 LUM, BAMBO LUM, COCO LUX pour BAMBO2 LUM, BAMBO LUM, COCO LUX...
  • Page 20 A L’ATTENTION DE L’ELECTRICIEN Remarques concernant les appareils JETSTREAM BAMBO2 Réglage du relais de surcharge thérmique dans le coffret électrique Il en va de votre sécurité ! Effectuez tous les travaux en respectant attentivement les prescriptions DIN VDE 0100 partie 702 et C 15.100 UTE.
  • Page 21 Type de l’appareil Réglage relais Puissance thérmique (A) absorbée (kw) BAMBO 2 LUM 6,75 Eclairage et moteur triphasé Réseau : 3N ~ PE 400 V 50 Hz...
  • Page 24 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd...
