NOTICE DE MONTAGE
F
Publicité
Manuels Connexes pour Siamp OPTIMA 50
Sommaire des Matières pour Siamp OPTIMA 50

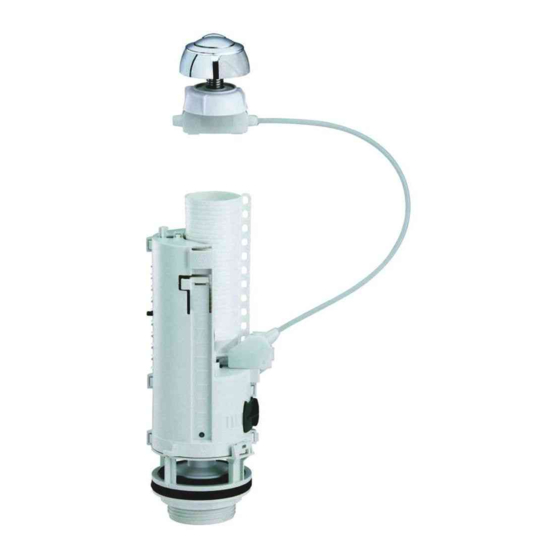

- Page 1 Bouton de commande Petite chasse Grande chasse Rosace Écrou fixation bouton Surverse Cable Curseur petite chasse Obturateur résiduel Clapet Bonde Joint de bonde Écrou de bonde Joint de cuvette OPTIMA NOTICE DE MONTAGE Réf. 5810 - Imprimerie PONS s.a.
- Page 2 I - PRÉPARATION DU MÉCANISME Mesurer le réservoir - H (du dessus du couvercle au fond intérieur du réservoir) - D (diamètre du trou de couvercle) Couper si nécessaire la surverse (k) ➊ ➊ selon le tableau ➋ Devisser l’écrou de bonde (f) Hauteur H Recoupe de du réservoir...
- Page 3 III - ASSEMBLAGE CUVETTE RÉSERVOIR IV - RÉGLAGE NIVEAUX D’EAU Après avoir raccorder votre robinet flotteur au réseau d’eau, ouvrir le robinet d’arrêt et régler le niveau de la grande chasse à l’aide du robinet flotteur (voir au dos). NB : Le niveau d’eau maxi doit se trouver à 20 mm en dessous du tube de surverse (k) Surverse Niveau...
- Page 4 Ecrou de fixation Joint/filtre Joint/ fibre Ecrou de fixation 4, quai Antoine 1 - BP 219 - MC 98007 MONACO Cedex Tél. 00 377 93 15 53 75 - Fax : 00 377 92 05 71 04 - E-mail: contact@siamp.com...
